Rulolu konveyör taşıma kapasitesi, yalnızca motor gücü veya rulo çapına bakılarak belirlenemez. Taşınacak ürünün ağırlığı, ürünün aynı anda kaç ruloya temas ettiği, rulo çapı, boru et kalınlığı, rulo çalışma genişliği, mil çapı, rulman kapasitesi, şase yapısı ve tahrik sistemi birlikte değerlendirilmelidir. Bu nedenle “rulolu konveyör kaç kg taşır?” sorusunun cevabı her sistem için farklıdır.
Rulolu Konveyör Kaç Kg Taşır?
Bir rulolu konveyörün taşıma kapasitesi birkaç kilogramlık hafif kutulardan çok daha ağır palet ve metal parçalara kadar değişebilir. Burada önemli olan konveyörün hangi yük için tasarlandığıdır.
Hafif koli taşıyan bir rulolu konveyör ile palet veya kalıp taşıyan ağır yük konveyörünün rulo, mil, rulman, şase ve tahrik sistemi aynı şekilde seçilemez.
Bu nedenle konveyör kapasitesini değerlendirirken sistemdeki en zayıf mekanik elemanın taşıma kapasitesi dikkate alınmalıdır.
Konveyör Taşıma Kapasitesini Neler Belirler?
- Taşınacak ürünün maksimum ağırlığı
- Konveyörde aynı anda bulunacak ürün sayısı
- Rulo çapı ve boru et kalınlığı
- Rulo çalışma genişliği
- Rulolar arasındaki merkez mesafesi
- Mil çapı ve mil malzemesi
- Rulman taşıma kapasitesi
- Konveyör şase yapısı ve ayak aralıkları
- Motor ve redüktör torku
- Zincir, Poly-V veya diğer tahrik sistemlerinin kapasitesi
- Konveyörün düz veya eğimli olması
- Statik, hareketli veya darbeli yük bulunması
Rulo Taşıma Kapasitesi Nasıl Belirlenir?
Konveyörün toplam taşıma kapasitesinin belirlenmesindeki ilk adımlardan biri tek bir rulonun güvenli şekilde taşıyabileceği yükün hesaplanmasıdır.
Rulo kapasitesini boru çapı, et kalınlığı, rulo çalışma genişliği, mil çapı ve rulman yapısı birlikte belirler. Yalnızca rulo dış çapına bakılarak güvenilir bir taşıma kapasitesi verilmesi doğru değildir.
Örneğin aynı dış çapa sahip iki rulodan biri daha kalın etli boruya, daha büyük mile ve daha yüksek kapasiteli rulmana sahipse taşıma kapasitesi önemli ölçüde farklı olabilir.
Rulo Çalışma Genişliği Taşıma Kapasitesini Etkiler mi?
Evet. Aynı çap ve et kalınlığındaki bir rulo kısa çalışma genişliğinde daha rijit davranırken, çalışma genişliği arttıkça boru ve mil üzerindeki eğilme etkisi büyür.
Bu nedenle örneğin 400 mm çalışma genişliğinde kullanılan bir rulonun kapasitesi ile 1200 mm çalışma genişliğindeki aynı tip rulonun kapasitesini eşit kabul etmek doğru değildir.
Rulo çapı seçimi hakkında ayrıntılı bilgi için rulo çapı nasıl belirlenir? sayfamızı inceleyebilirsiniz.
Rulo Aralığı Taşıma Kapasitesini Nasıl Etkiler?
Rulo aralığı küçüldükçe ürün aynı anda daha fazla rulo tarafından taşınabilir. Böylece ürün ağırlığı daha fazla ruloya dağıtılır ve tek bir ruloya düşen yük azalır.
Rulo aralığı büyüdüğünde ise aynı ürün daha az sayıda rulo üzerinde taşınabilir. Bu durumda rulo başına düşen yük yükselir.
Bu nedenle taşıma kapasitesi hesabında rulo aralığı mutlaka dikkate alınmalıdır.
Rulo Başına Düşen Yük Nasıl Hesaplanır?
Basit bir ilk yaklaşım olarak ürün ağırlığı, aynı anda ürünü taşıyan rulo sayısına bölünebilir.
Örneğin 120 kg ağırlığındaki bir ürün aynı anda 4 rulo üzerinde bulunuyorsa teorik ortalama yük rulo başına yaklaşık 30 kg olur.
120 kg ÷ 4 rulo = yaklaşık 30 kg/rulo
Ancak gerçek sistemde yükün bütün rulolara tamamen eşit dağıldığı kabul edilmemelidir. Ürünün tabanındaki eğrilik, ağırlık merkezinin konumu veya konveyöre bırakılma şekli bazı ruloların daha yüksek yük almasına neden olabilir.
Bu nedenle mühendislik hesabında uygun güvenlik payı kullanılmalıdır.
Ürünün En Az Kaç Ruloya Temas Etmesi Gerekir?
Genel konveyör tasarım yaklaşımında ürünün aynı anda en az üç ruloya temas etmesi tercih edilir. Bu yaklaşım ürünün daha dengeli taşınmasına yardımcı olur.
Ancak ağır yüklerde üç rulo yeterli olmayabilir. Rulo başına düşen yükün azaltılması için dört, beş veya daha fazla rulonun aynı anda ürünü desteklemesi gerekebilir.
Mil Çapı Taşıma Kapasitesini Nasıl Etkiler?
Konveyör rulosunun içerisindeki mil, ürün yükünü şaseye ileten temel elemanlardan biridir. Mil çapının yetersiz olması yük altında eğilmeye neden olabilir.
Mil eğildiğinde yalnızca taşıma kapasitesi azalmaz; rulmanların hizası da bozulabilir ve rulonun dönme direnci artabilir.
Bu nedenle ağır ve geniş rulolarda daha yüksek çaplı mil kullanılması gerekebilir. Ayrıntılı bilgi için konveyör rulosu mil seçimi sayfamızı inceleyebilirsiniz.
Rulman Kapasitesi Neden Önemlidir?
Rulo borusu ve mil yeterli dayanımda olsa bile kullanılan rulmanın kapasitesi yetersizse sistem güvenilir şekilde çalışamaz.
Rulman seçiminde radyal yük, çalışma devri, günlük çalışma süresi, ortam sıcaklığı, toz ve nem gibi faktörler değerlendirilmelidir.
Tahrikli rulolarda zincir veya kayış gerginliğinin rulman üzerine oluşturduğu ek kuvvetler de hesaba katılmalıdır.
Detaylı bilgi için konveyör rulosu rulman seçimi sayfamızı inceleyebilirsiniz.
Konveyör Şasesinin Taşıma Kapasitesi
Rulolar yeterli kapasitede olsa bile konveyör şasesinin toplam yük altında aşırı sehim yapmaması gerekir. Şase profili, sac kalınlığı, konveyör genişliği ve ayaklar arasındaki mesafe taşıma kapasitesini doğrudan etkiler.
Özellikle uzun konveyörlerde ara ayak sayısı önemlidir. Ayak mesafesinin gereğinden fazla olması şasede eğilmeye ve ruloların hizasının bozulmasına neden olabilir.
Şase konusunda ayrıntılı bilgi için konveyör şase malzemesi seçimi sayfamızı inceleyebilirsiniz.
Konveyörün Toplam Yükü Nasıl Belirlenir?
Konveyörde aynı anda birden fazla ürün bulunacaksa yalnızca tek ürünün ağırlığına göre tasarım yapılmamalıdır.
Örneğin her biri 50 kg olan 8 ürün aynı anda konveyörde bulunabiliyorsa taşınan toplam ürün ağırlığı 400 kg olabilir.
8 ürün × 50 kg = 400 kg toplam ürün yükü
Bu yükün konveyör boyunca hangi bölgelerde yoğunlaşacağı da şase ve ayak tasarımında dikkate alınmalıdır.
Statik ve Dinamik Yük Arasındaki Fark
Konveyör üzerinde hareketsiz duran bir ürün statik yük oluşturur. Ürünün hareket etmesi, konveyöre bırakılması, durdurulması veya hızlandırılması sırasında ise ilave dinamik kuvvetler meydana gelebilir.
Bu nedenle 200 kg’lık bir ürünün konveyör üzerine yavaşça yerleştirilmesi ile yüksekten veya darbeli şekilde bırakılması aynı çalışma şartı değildir.
Darbeli Yüklerde Taşıma Kapasitesi
Metal parçaların veya ağır ürünlerin konveyöre darbeli olarak bırakıldığı sistemlerde standart statik kapasite hesabı yeterli olmayabilir.
Bu tür uygulamalarda daha kalın rulo borusu, daha yüksek kapasiteli rulman, güçlü mil ve daha rijit şase gerekebilir.
Gerekirse ürünün konveyöre giriş bölgesinde ek destek veya özel darbe rulosu çözümleri kullanılabilir.
Avare Rulolu Konveyör Kaç Kg Taşır?
Avare rulolu konveyör kapasitesi rulo, mil, rulman ve şase yapısına göre değişir. Motor bulunmaması taşıma kapasitesinin düşük olduğu anlamına gelmez.
Uygun rulo ve şase tasarımıyla ağır ürünler de avare konveyör üzerinde taşınabilir. Ancak ürünün hareket ettirilmesi için operatör kuvveti, yer çekimi veya başka bir mekanizma gerekir.
Motorlu Rulolu Konveyör Taşıma Kapasitesi
Motorlu rulolu konveyör sisteminde mekanik taşıma kapasitesine ek olarak motor ve redüktörün yükü hareket ettirebilmesi gerekir.
Rulolar 1000 kg yükü mekanik olarak taşıyabilecek kapasitede olsa bile motor-redüktör yeterli tork üretmiyorsa sistem yükü hareket ettiremeyebilir.
Bu nedenle mekanik taşıma kapasitesi ile tahrik kapasitesi ayrı ayrı kontrol edilmelidir.
Motor Gücü Taşıma Kapasitesini Belirler mi?
Motor gücü önemli olmakla birlikte tek başına konveyörün kaç kilogram taşıyabileceğini göstermez. Motor gücüyle birlikte redüktör tahvil oranı, çıkış torku, rulo çapı, konveyör hızı ve mekanik kayıplar değerlendirilmelidir.
Örneğin aynı motor gücüne sahip iki sistem farklı redüktör oranlarında çok farklı çıkış torku üretebilir.
Motor hesabı için rulolu konveyör motor gücü hesabı sayfamızı inceleyebilirsiniz.
Zincir Tahrikli Konveyör Taşıma Kapasitesi
Zincir tahrikli rulolu konveyör sistemleri yüksek tork aktarımı nedeniyle palet ve ağır yük uygulamalarında yaygın olarak kullanılır.
Ancak zincirin kopma kapasitesi, dişli yapısı, rulman yükleri ve motor-redüktör torku sistem yüküne uygun seçilmelidir.

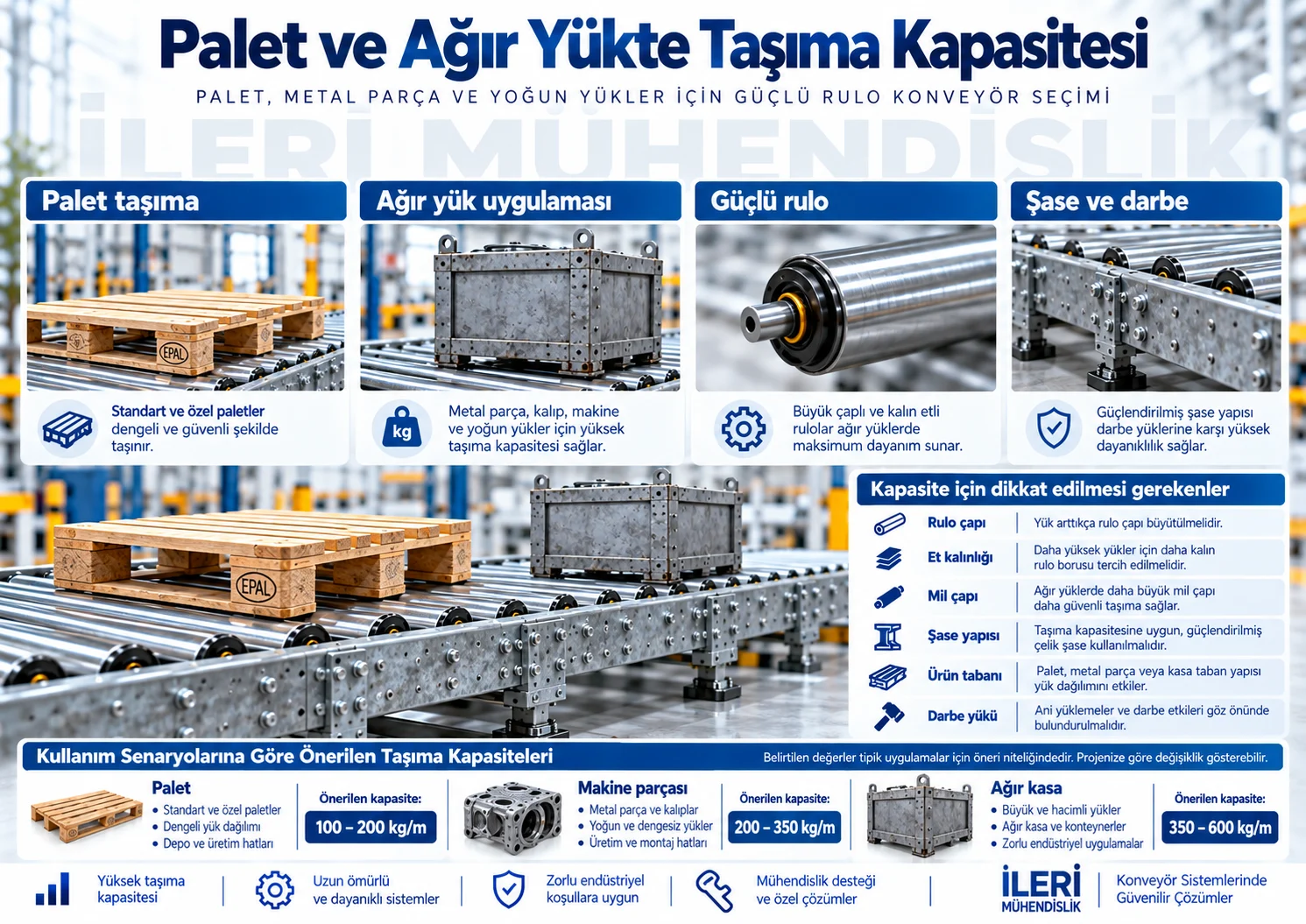

Palet Rulolu Konveyör Taşıma Kapasitesi
Palet rulolu konveyör tasarlanırken paletin maksimum ağırlığının yanı sıra alt kızak yapısı ve taşıma yönü de dikkate alınmalıdır.
Palet yükünün rulolara hangi noktalardan aktarıldığı önemlidir. Rulo aralığı paletin alt kızaklarını güvenli şekilde destekleyecek biçimde seçilmelidir.
Ağır Yük Rulolu Konveyör Taşıma Kapasitesi
Kalıp, ağır metal parça, makine komponenti veya büyük kasa taşınacaksa ağır yük rulolu konveyör tasarımı yapılmalıdır.
Bu sistemlerde rulo çapının yanında mil, rulman, zincir, şase, ayak ve motor-redüktör sistemi bir bütün olarak hesaplanmalıdır.
Konveyör Hızı Taşıma Kapasitesini Etkiler mi?
Konveyör hızı arttıkça ürünün hızlanma ve durma anlarındaki dinamik etkiler büyüyebilir. Ağır ürünlerin yüksek hızda taşınması motor torku, frenleme ve stoper sistemleri açısından daha yüksek yükler oluşturabilir.
Bu nedenle yüksek kapasite ve ağır yük sistemlerinde genellikle kontrollü taşıma hızı tercih edilir.
Detaylı bilgi için konveyör hızı nasıl belirlenir? sayfamızı inceleyebilirsiniz.
Eğimli Rulolu Konveyörde Taşıma Kapasitesi
Konveyör eğimli ise ürün ağırlığının hareket yönündeki bileşeni değişir. Motorlu sistemlerde gerekli tork artabilir veya azalabilir; yer çekimli sistemlerde ise ürün kontrolsüz şekilde hızlanabilir.
Bu nedenle eğimli uygulamalarda yük hesabına eğim açısı da dahil edilmelidir.

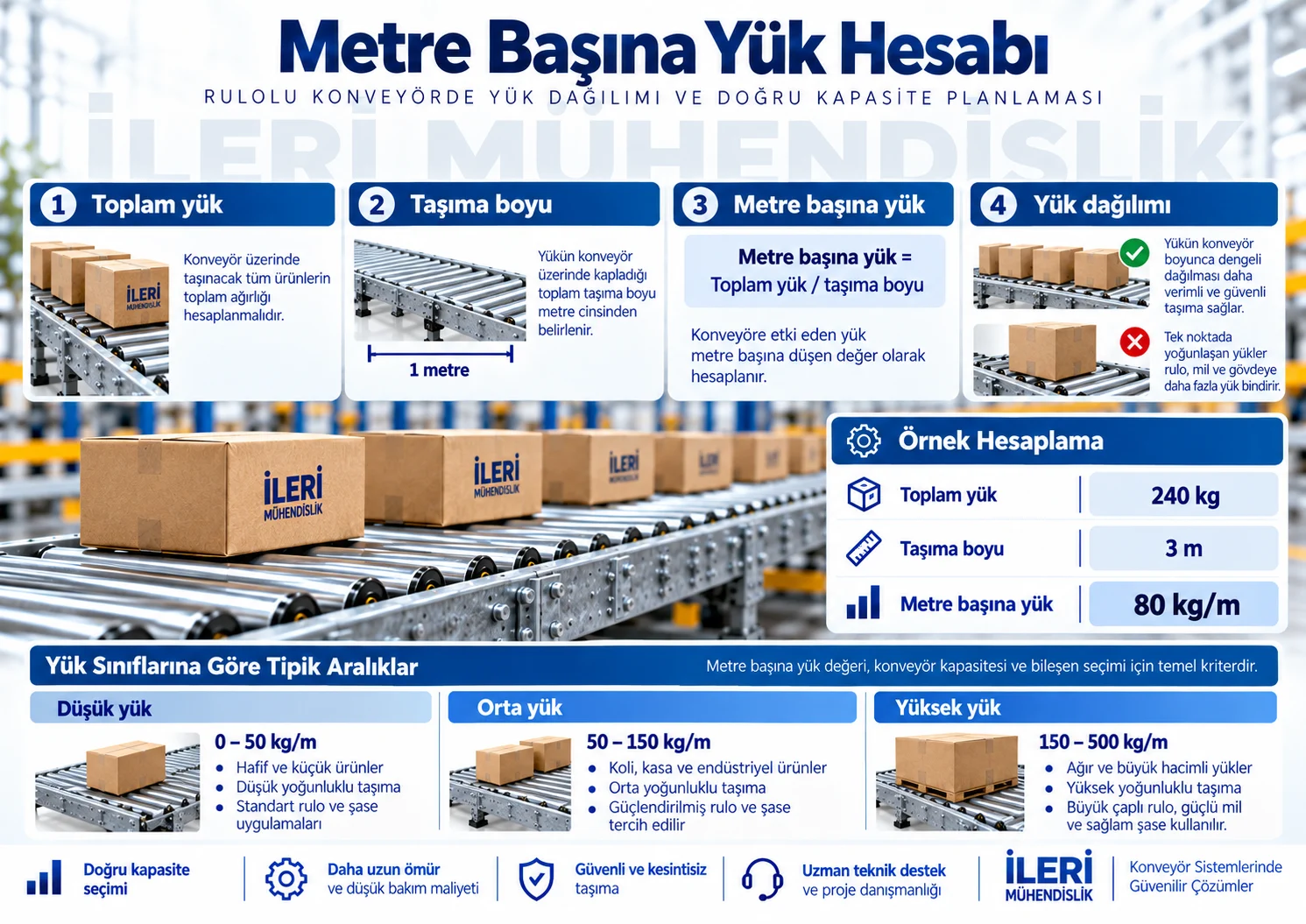

Konveyör Kapasitesi kg/m Olarak Belirlenebilir mi?
Bazı projelerde konveyör kapasitesi metre başına kilogram olarak ifade edilebilir. Örneğin belirli bir sistem için “50 kg/m” gibi bir tasarım kapasitesi tanımlanabilir.
Ancak bu değer kullanılacak rulo, şase, ayak aralığı ve ürün dağılımına göre proje bazında belirlenmelidir. Her rulolu konveyör için geçerli standart bir kg/m değeri yoktur.
Taşıma Kapasitesi Hesabında Güvenlik Payı
Konveyör tam olarak teorik maksimum kapasitesinde çalışacak şekilde tasarlanmamalıdır. Ürün ağırlığındaki değişimler, darbeler, malzeme toleransları ve zamanla oluşabilecek aşınmalar dikkate alınmalıdır.
Uygulanacak güvenlik katsayısı sistemin kullanım şekline ve mühendislik hesabına göre belirlenmelidir.
Konveyör Taşıma Kapasitesinde En Sık Yapılan Hata
En sık yapılan hata, yalnızca motor gücüne bakarak “bu konveyör şu kadar kilogram taşır” sonucuna varmaktır.
Motor ürünü hareket ettirir; ürünü fiziksel olarak taşıyan ise rulolar, miller, rulmanlar, şase ve ayaklardır. Bu nedenle bütün sistem birlikte değerlendirilmelidir.
Mevcut Bir Konveyörün Kapasitesi Artırılabilir mi?
Bazı sistemlerde rulo aralığı azaltılarak, rulolar değiştirilerek, mil veya rulman kapasitesi artırılarak taşıma kapasitesi yükseltilebilir.
Ancak yalnızca ruloları güçlendirmek yeterli olmayabilir. Şase, ayaklar, motor-redüktör ve tahrik sistemi de yeni yüke göre kontrol edilmelidir.
Doğru Taşıma Kapasitesi İçin Hangi Bilgiler Gereklidir?
Hesaplama için ürünün maksimum ağırlığı, eni, boyu, alt yüzey geometrisi, konveyör boyu, çalışma genişliği, aynı anda taşınacak ürün sayısı ve istenen konveyör hızı bilinmelidir.
Palet veya özel parçalar için ürünün alt görünüş çizimi veya fotoğrafı da doğru rulo yerleşiminin belirlenmesini kolaylaştırır.
Projeye Özel Rulolu Konveyör Kapasite Hesabı
İleri Mühendislik olarak rulolu konveyör sistemlerini ürün ağırlığı, rulo çalışma genişliği, rulo aralığı ve toplam hat yüküne göre projelendirebiliriz. Rulo, mil, rulman, şase ve tahrik sistemi bir bütün olarak değerlendirilir.
Ürün ölçüsünü, maksimum ağırlığını, konveyör boyunu, çalışma genişliğini ve aynı anda taşınacak ürün sayısını Hızlı Teklif Al formu üzerinden iletebilirsiniz.
Rulolu Konveyör Seçim Rehberi
Taşıma kapasitesinin yanında rulo çapı, rulo aralığı, şase ve tahrik sistemi seçimini görmek için rulolu konveyör nasıl seçilir? rehberimizi inceleyebilirsiniz.
