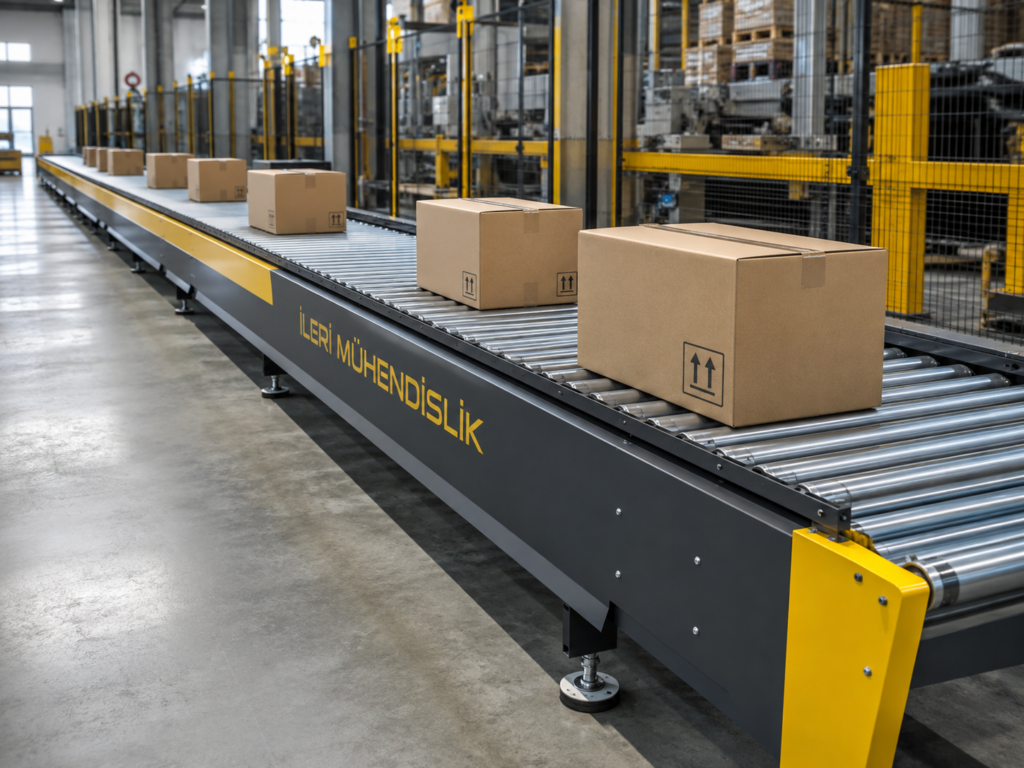

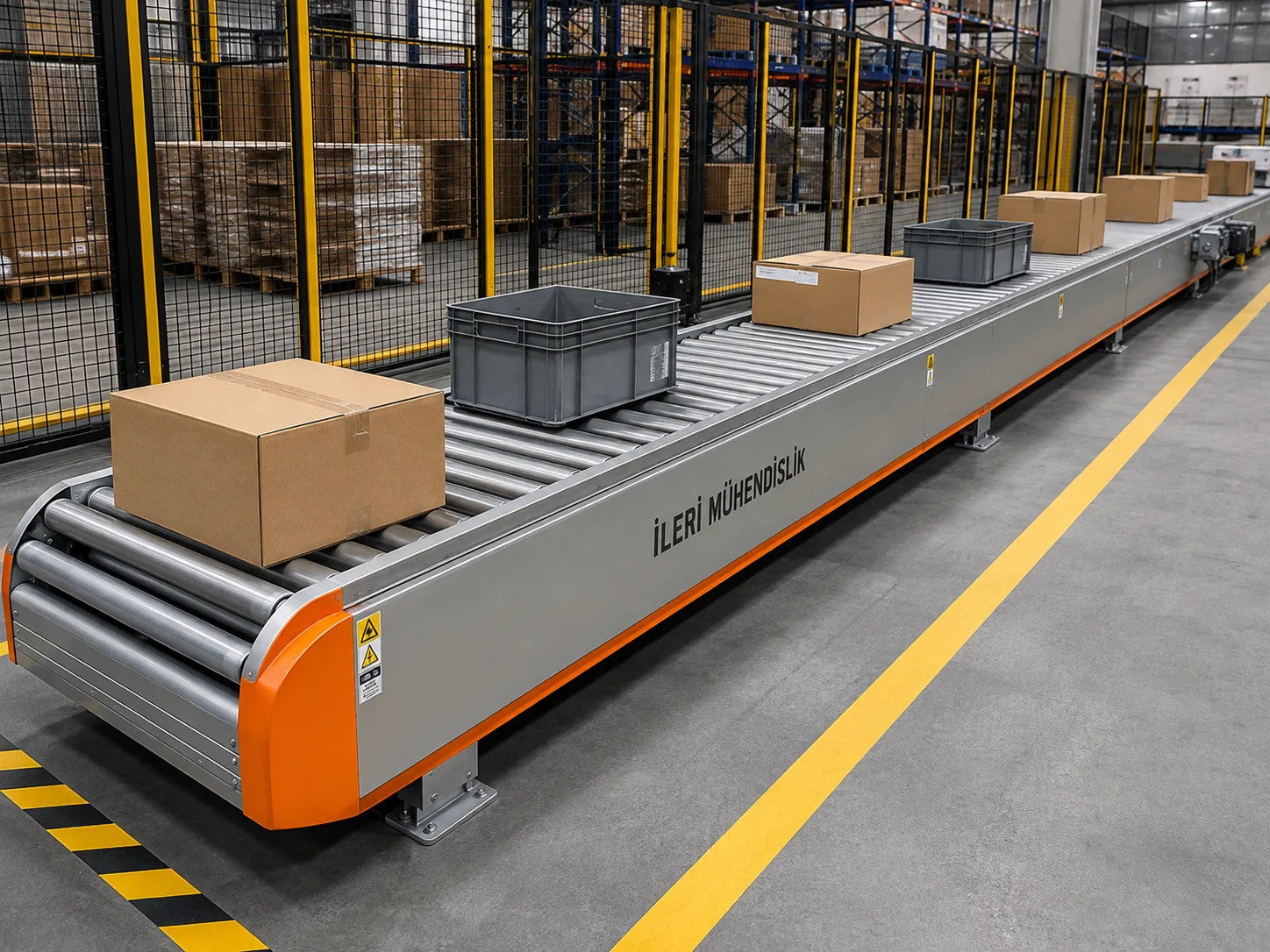

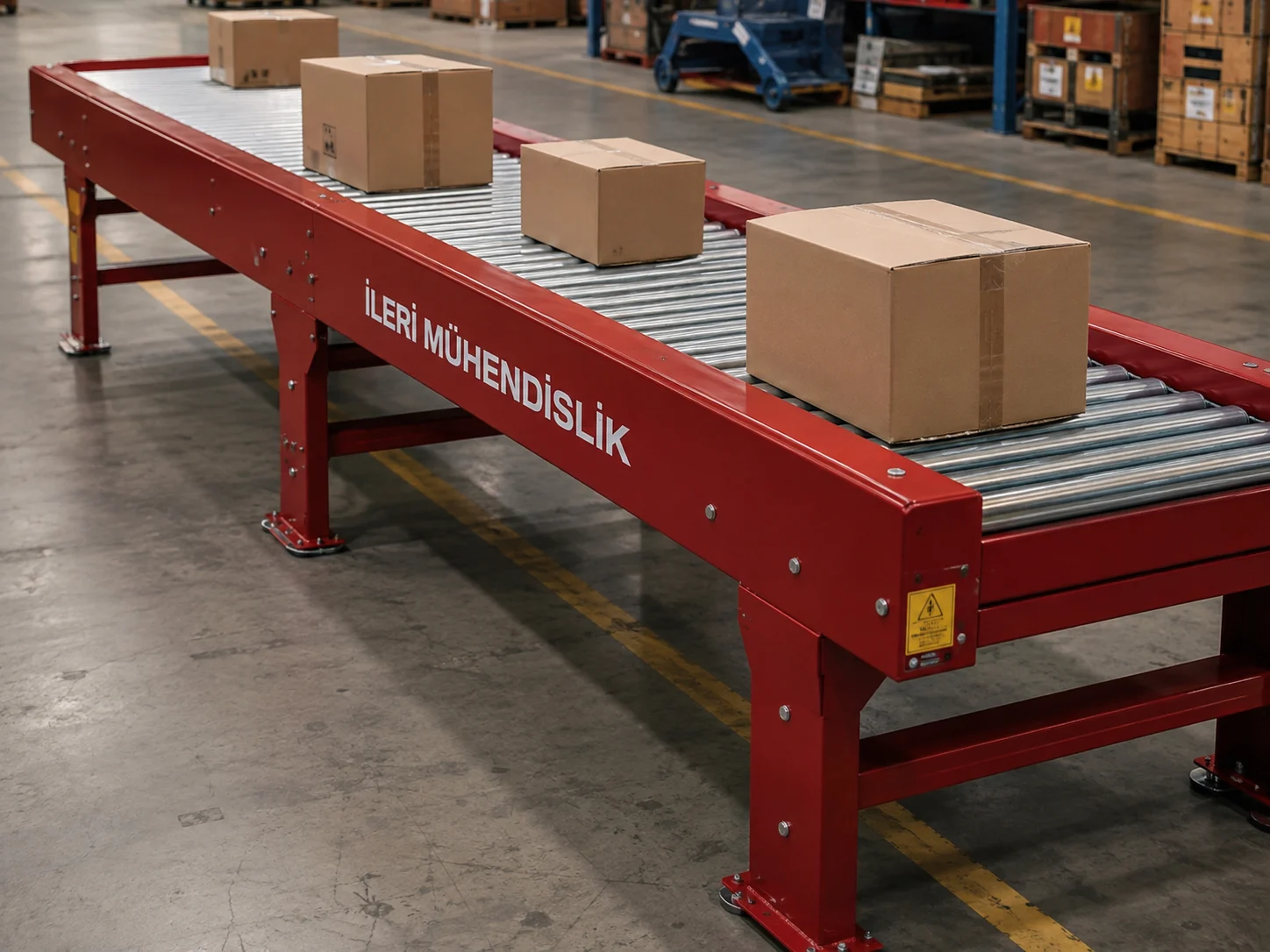

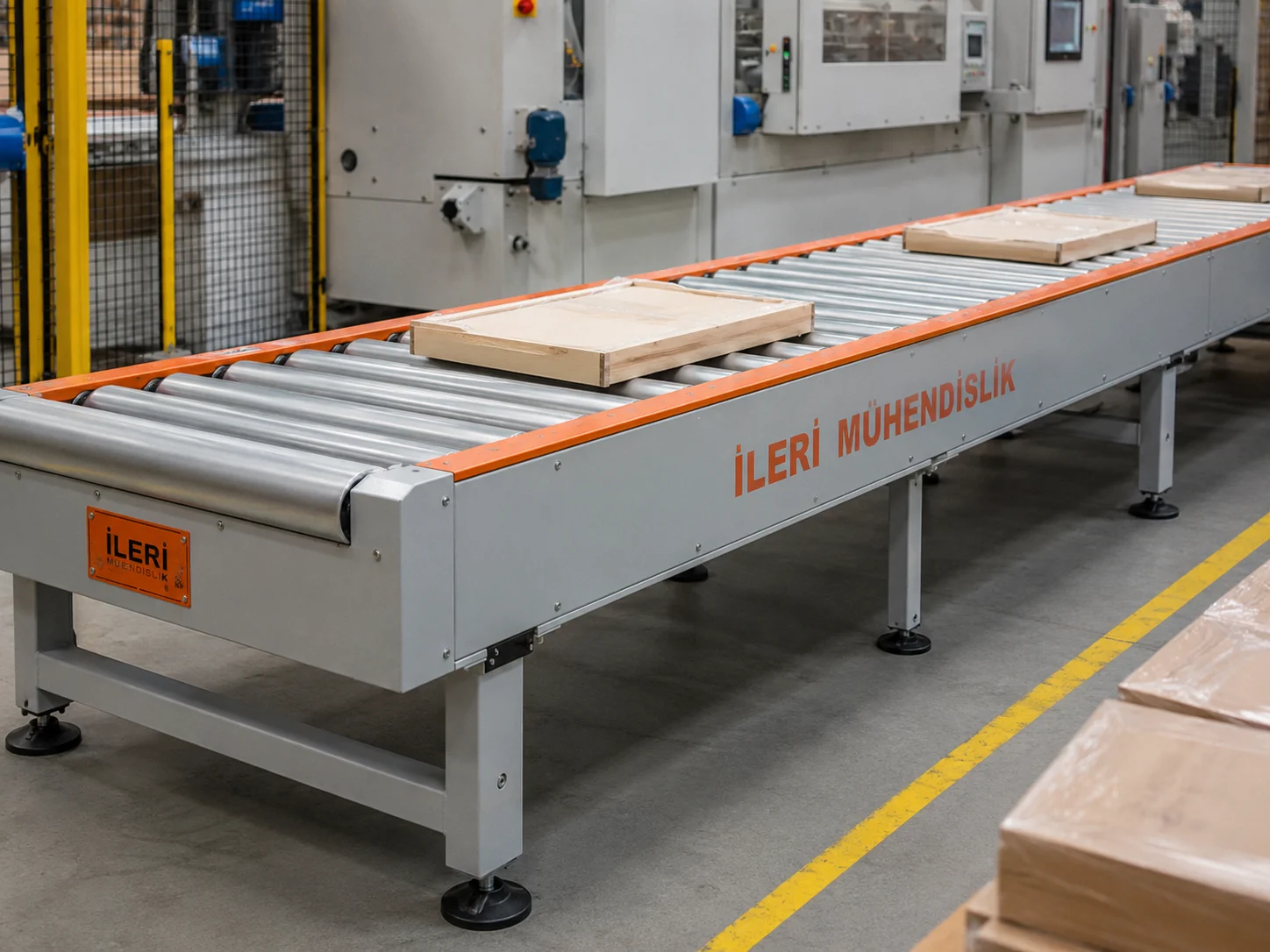

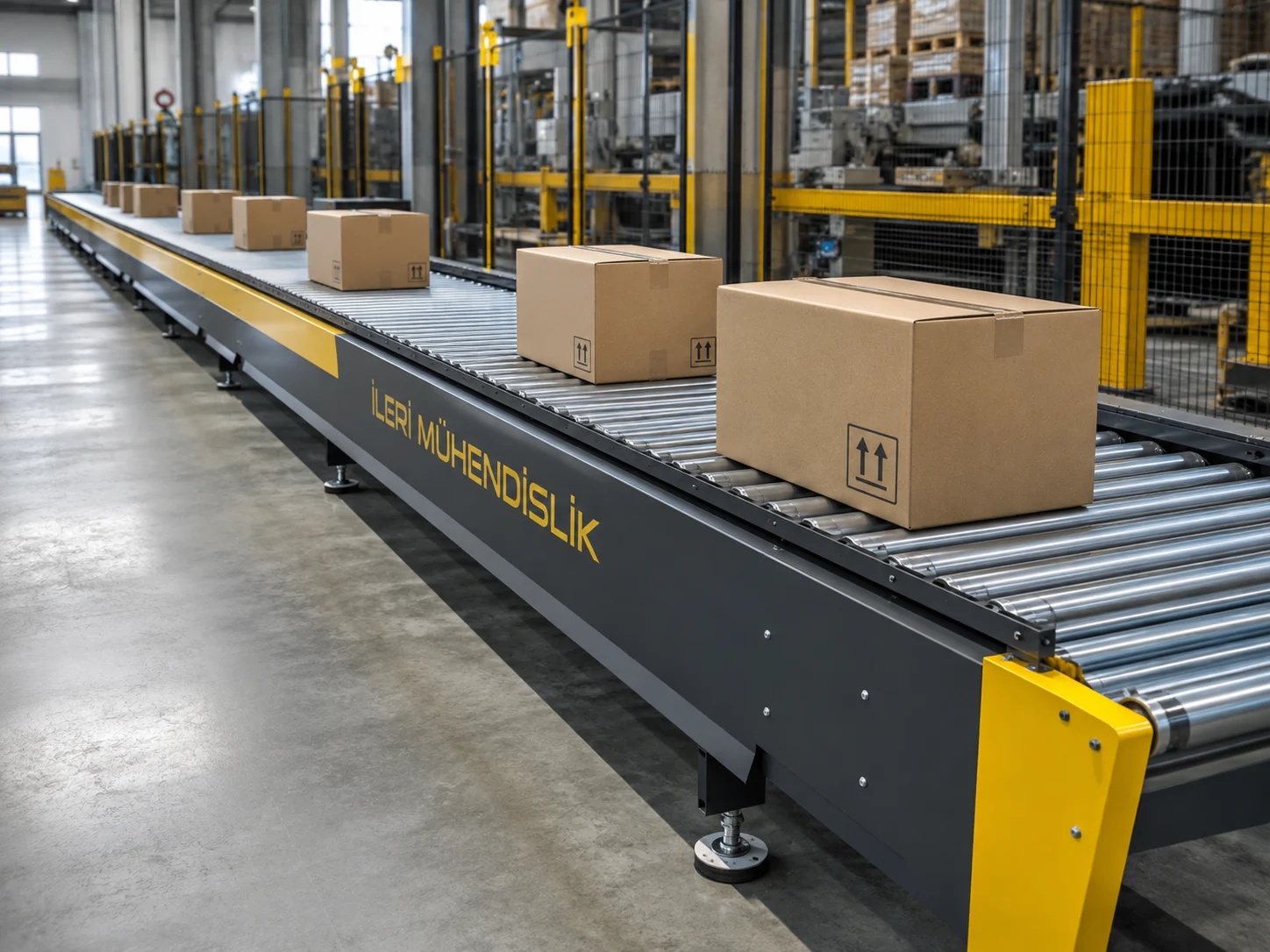

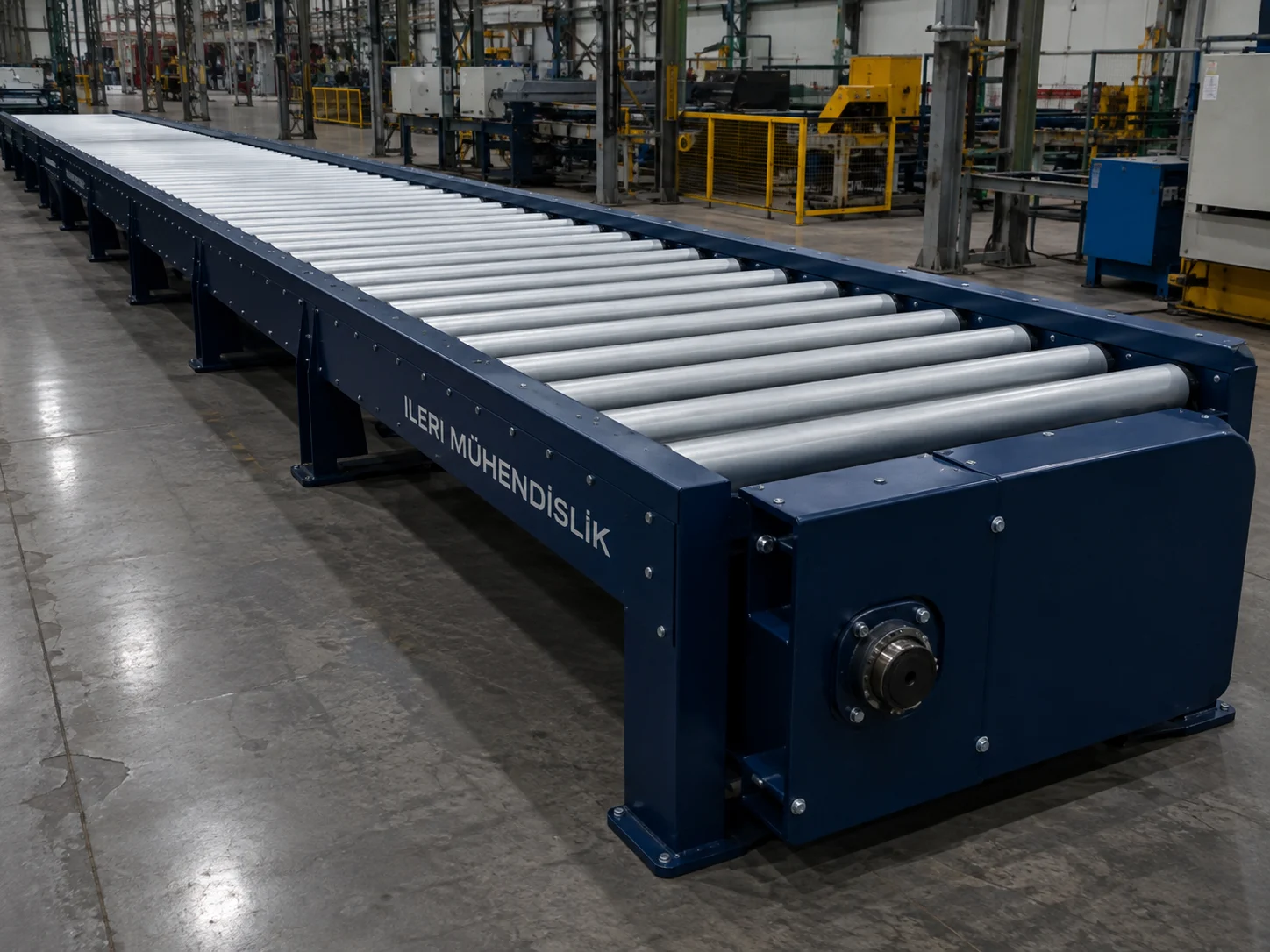

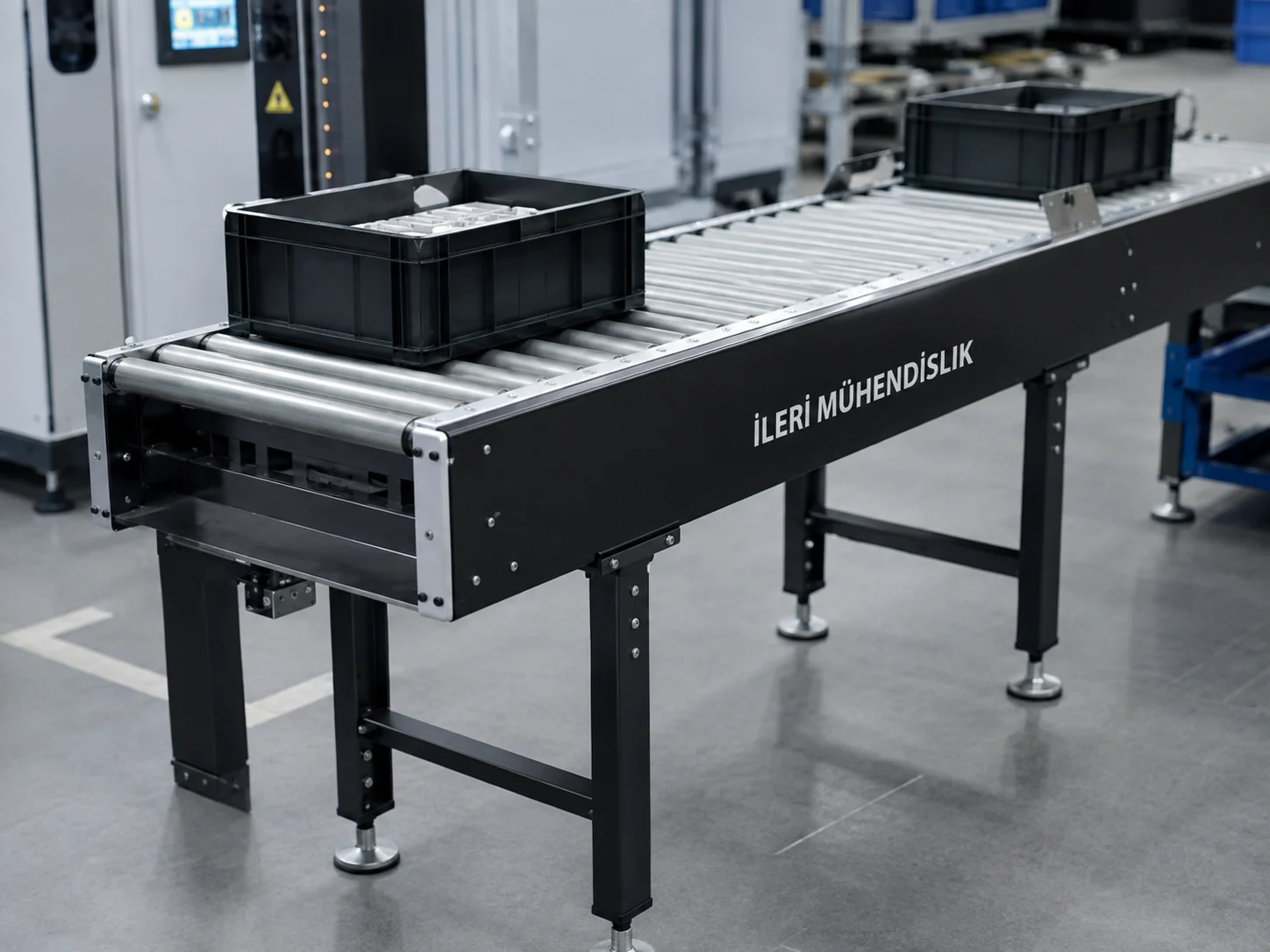

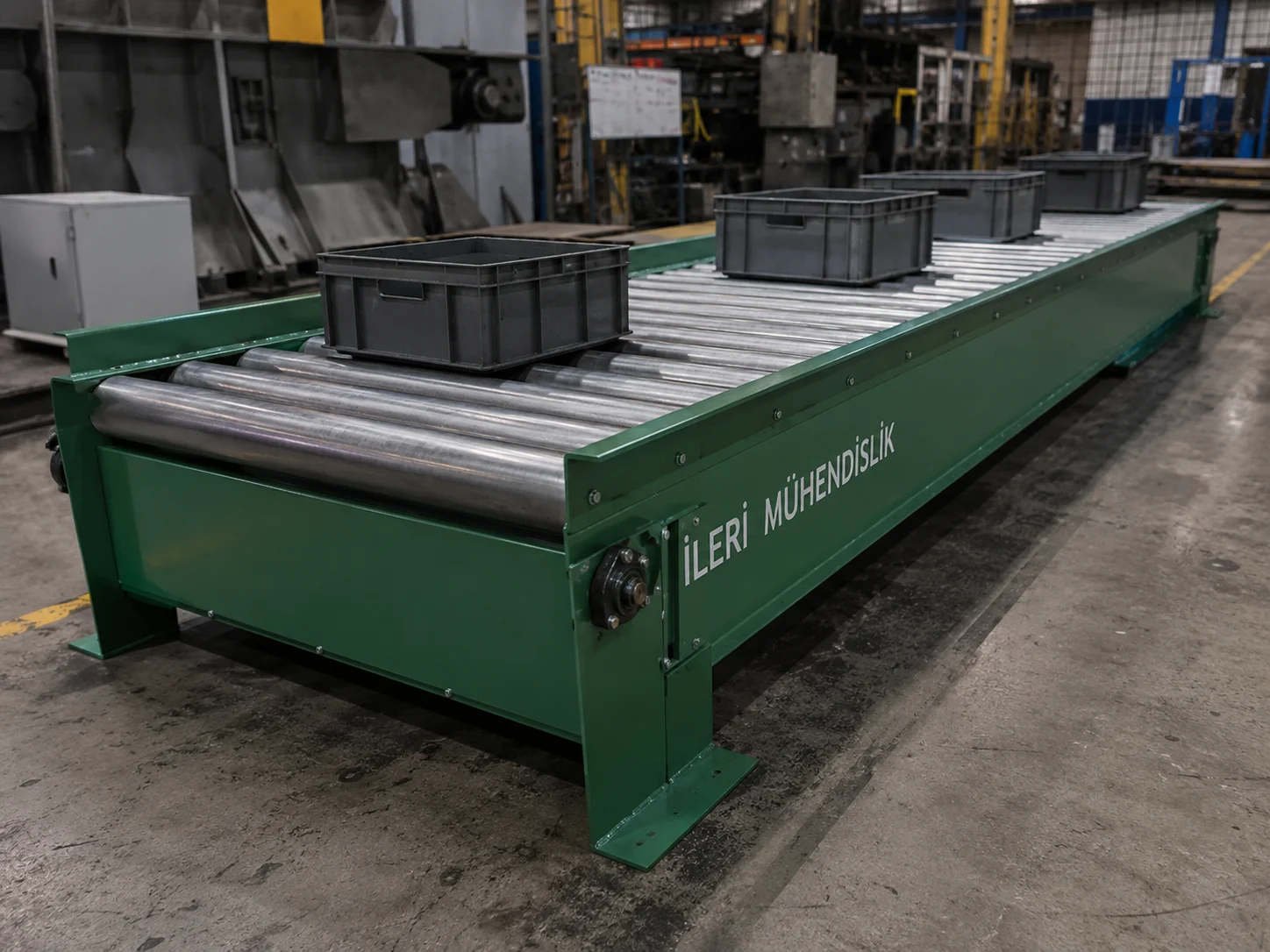

Zincir tahrikli rulolu konveyör, rulolar arasındaki hareket aktarımının zincir ve dişli sistemiyle sağlandığı, özellikle ağır yüklerin ve yüksek dayanım gerektiren ürünlerin taşınmasında kullanılan güçlü konveyör sistemidir. Palet, metal parça, ağır kasa, makine parçası ve benzeri ürünlerin düzenli şekilde taşınması gereken üretim ve lojistik hatlarında tercih edilir.
Zincir Tahrikli Rulolu Konveyör Nasıl Çalışır?
Sistemde motor ve redüktörden alınan dönme hareketi zincir ve dişli mekanizması üzerinden rulolara iletilir. Ruloların birbiriyle mekanik olarak bağlantılı olması sayesinde yüksek tork aktarımı sağlanabilir. Bu yapı, ağır ürünlerin düşük veya orta hızlarda güvenli şekilde taşınmasına imkân verir.
Tahrik düzeni projeye göre tek sıra zincirli, çift sıra zincirli veya farklı aktarma yapılarıyla hazırlanabilir. Zincir ölçüsü, dişli çapı, rulo çapı ve motor-redüktör seçimi taşınacak toplam yüke göre belirlenmelidir.
Zincir Tahrikli Rulolu Konveyör Kullanım Alanları
Zincir tahrikli rulolu konveyörler yüksek taşıma kapasitesi ve sağlam mekanik yapıları nedeniyle ağır sanayi uygulamalarında yaygın olarak kullanılır.
- Palet taşıma hatları
- Ağır metal parça transferi
- Döküm ve makine sanayi
- Otomotiv üretim hatları
- Depo ve lojistik sistemleri
- Ağır kasa ve sandık taşımaları
- Montaj hatları
- Üretim makineleri arasında ürün transferi
Ağır Yük Taşımada Neden Zincir Tahrik Kullanılır?
Ağır ürünlerin taşındığı uygulamalarda ruloların birbirine güçlü ve güvenilir şekilde hareket aktarması gerekir. Zincir tahrik, kayışlı sistemlere göre daha yüksek tork aktarım kapasitesine sahip olduğu için ağır yük uygulamalarında avantaj sağlar.
Özellikle palet gibi yüksek ağırlığa sahip ürünlerde zincir ve dişli mekanizması sayesinde ruloların eş zamanlı dönmesi sağlanabilir. Sistemin doğru çalışması için zincir gerginliği, dişli hizası ve rulman kapasitesi doğru seçilmelidir.
Zincir Tahrikli Konveyörde Rulo Seçimi
Rulo çapı ve boru et kalınlığı taşınacak yükün ağırlığına göre belirlenir. Ağır yüklerde daha büyük çaplı rulolar, daha kalın boru yapısı ve yüksek taşıma kapasiteli rulmanlar kullanılması gerekebilir. Mil çapı da rulo genişliği ve rulo başına düşen yüke göre seçilmelidir.
Bu sistemlerde kullanılan rulolar genellikle zincir dişlisiyle birlikte üretilir. Farklı seçenekleri zincir dişli konveyör rulosu sayfamızdan inceleyebilirsiniz.
Tek Sıra ve Çift Sıra Zincir Dişli Rulolar
Zincir tahrikli rulolu konveyörlerde tek sıra veya çift sıra dişli kullanılabilir. Tek sıra zincir dişli rulolar daha basit tahrik düzenlerinde tercih edilirken, çift sıra zincir dişli rulolar ardışık rulolar arasında daha düzenli hareket aktarımı sağlayabilir.
Hangi sistemin kullanılacağı; taşıma kapasitesi, rulo aralığı, konveyör uzunluğu ve bakım kolaylığı dikkate alınarak belirlenmelidir.
Motor ve Redüktör Seçimi
Zincir tahrikli rulolu konveyörde motor gücü yalnızca ürün ağırlığına göre seçilmemelidir. Toplam hareket eden yük, konveyör uzunluğu, rulo çapı, zincir ve rulman kayıpları, çalışma hızı ve kalkış şartları birlikte değerlendirilmelidir.
Redüktör oranı ise istenen rulo devrine göre belirlenir. Ağır yük taşımalarında genellikle yüksek tork ve kontrollü düşük hız tercih edilir. Gerektiğinde frekans invertörü kullanılarak hız ayarı yapılabilir.
Zincir ve Dişli Seçimi
Zincir ölçüsü, dişli diş sayısı ve dişli malzemesi sistemin taşıma kapasitesine göre belirlenmelidir. Zincirin gereğinden küçük seçilmesi erken aşınmaya, uzamaya ve kopmaya neden olabilir. Gereğinden büyük sistem kullanımı ise gereksiz maliyet ve ağırlık oluşturabilir.
Zincir hattının düzgün hizalanması ve doğru gerginlikte çalışması hem ses seviyesini hem de sistem ömrünü doğrudan etkiler.
Zincir Tahrikli Rulolu Konveyör Şase Seçenekleri

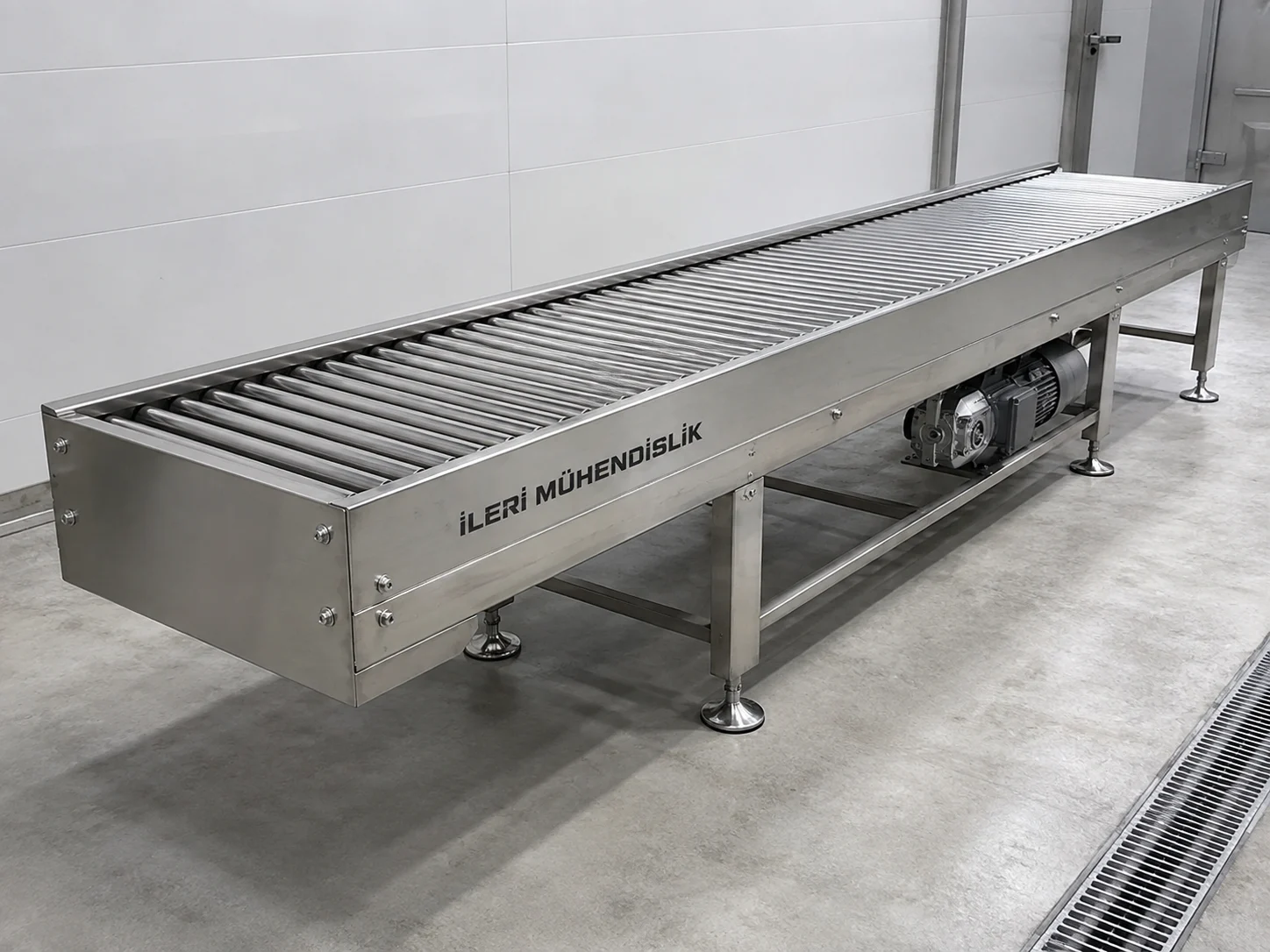

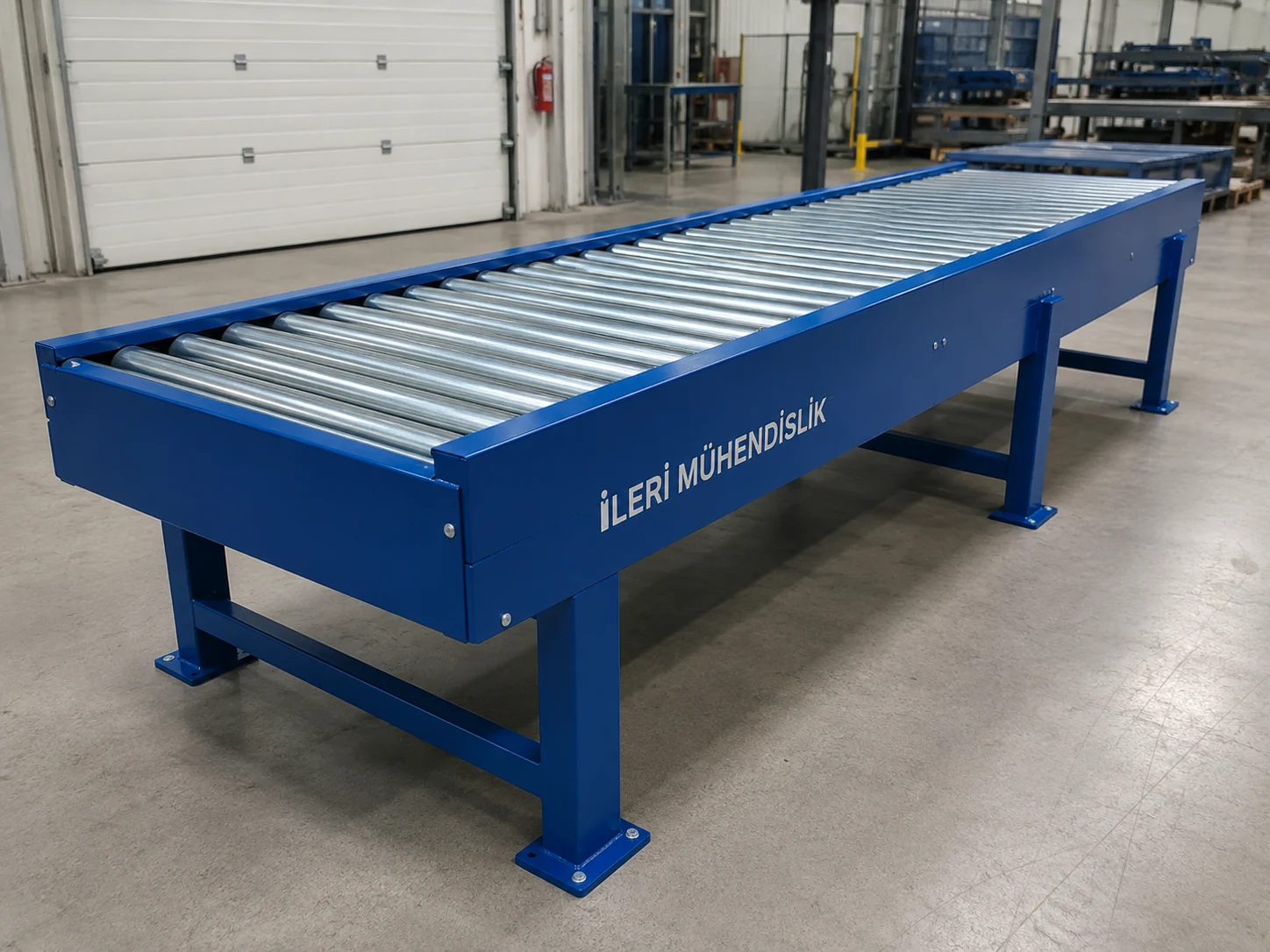

Şase yapısı, sistemin toplam yüküne göre yeterli rijitliğe sahip olmalıdır. Ağır yük uygulamalarında boyalı veya galvanizli çelik şase yaygın olarak kullanılır. Nemli veya hijyen gerektiren ortamlarda paslanmaz çelik şase tercih edilebilir.
Ayaklar sabit, yüksekliği ayarlanabilir veya projeye göre tekerlekli şekilde hazırlanabilir. Uzun konveyörlerde ara destek noktaları yük dağılımına göre belirlenmelidir.
Zincir Tahrikli Rulolu Konveyörün Avantajları
- Yüksek tork aktarımı
- Ağır yük taşıma kapasitesi
- Palet ve metal parça taşımaya uygun yapı
- Dayanıklı mekanik tahrik sistemi
- Uzun hatlarda güvenilir çalışma
- Motor ve redüktörle kontrollü hız
- Sensör ve otomasyon sistemlerine entegrasyon
- Projeye göre farklı zincir ve dişli seçenekleri
Zincir Tahrikli ve Poly-V Rulolu Konveyör Arasındaki Fark
Zincir tahrikli sistemler ağır yük ve yüksek tork gerektiren uygulamalarda öne çıkarken, Poly-V kayışlı rulolu konveyör sistemleri daha sessiz ve seri çalışan koli veya kutu hatlarında tercih edilebilir.
Hangi sistemin daha uygun olduğu yalnızca ürün ağırlığına değil, hat hızı, çalışma süresi, ortam koşulları ve bakım beklentilerine göre belirlenmelidir.
Zincir Tahrikli ve Avare Rulolu Konveyör Arasındaki Fark
Avare rulolu konveyör sistemlerinde rulolar serbest şekilde döner. Zincir tahrikli rulolu konveyörde ise rulolar motor tarafından aktif olarak tahrik edilir. Bu nedenle ağır ve otomatik taşımada zincir tahrik daha uygun olurken, manuel veya yer çekimli uygulamalarda avare sistem yeterli olabilir.
Zincir Tahrikli Rulolu Konveyör Fiyatları
Zincir tahrikli rulolu konveyör fiyatları; konveyör uzunluğu, çalışma genişliği, rulo çapı, rulo sayısı, zincir ölçüsü, dişli tipi, motor gücü, redüktör, şase malzemesi ve otomasyon ekipmanlarına göre değişir.
Ağır yük uygulamalarında kullanılacak malzemelerin taşıma kapasitesi daha yüksek olacağından maliyet de hafif yük konveyörlerine göre farklı olabilir.
Projeye Özel Zincir Tahrikli Rulolu Konveyör İmalatı
İleri Mühendislik olarak zincir tahrikli rulolu konveyör sistemlerini taşınacak ürünün ölçüsü, ağırlığı, istenen hız ve çalışma ortamına göre projelendiriyoruz. Konveyör boyu, rulo çalışma genişliği, ürün ölçüsü ve yaklaşık toplam yük bilgilerini Hızlı Teklif Al formumuz üzerinden iletebilirsiniz.
