180 derece dönüşlü rulolu konveyör, ürünlerin taşıma hattı üzerinde U dönüş yaparak ters yönde ilerlemesini sağlayan özel rulolu konveyör sistemidir. Üretim alanının sınırlı olduğu tesislerde, konveyör hattının geri döndürülmesi ve aynı alan içerisinde daha uzun taşıma güzergâhı oluşturulması için kullanılır. Koli, kutu, kasa ve benzeri düz tabanlı ürünlerin kontrollü şekilde yön değiştirmesi için konik rulolar, uygun dönüş yarıçapı ve doğru rulo yerleşimi önemlidir.

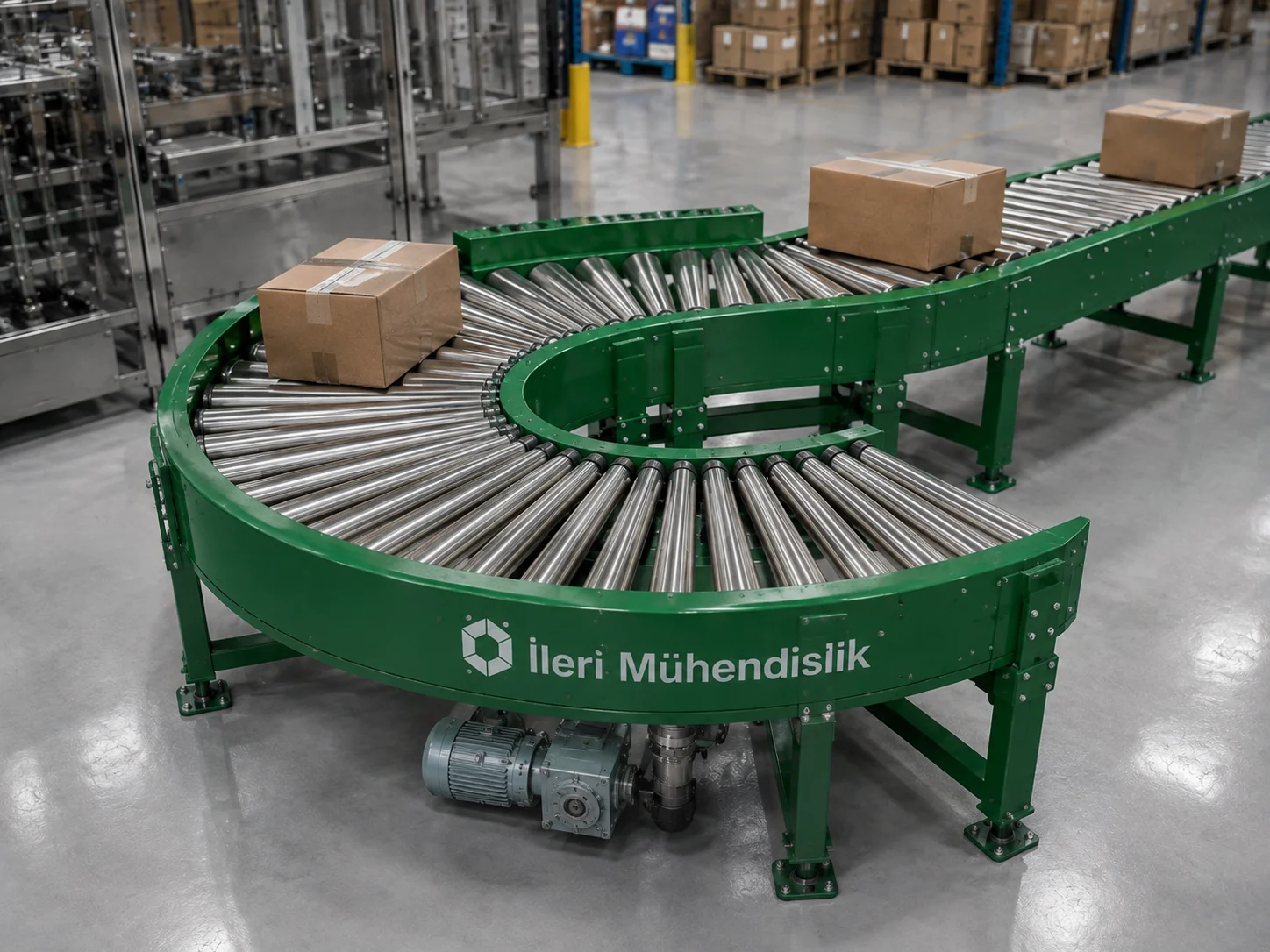

180 Derece Dönüşlü Rulolu Konveyör Nedir?
180 derece dönüşlü rulolu konveyör, ürünün giriş yönünün tam tersine çevrilmesini sağlayan U formunda bir taşıma sistemidir. Ürün dönüş bölümüne girdikten sonra kavisli hat boyunca ilerler ve çıkışta başlangıç yönüne paralel ancak ters yönde hareket eder.
Bu yapı özellikle üretim hattının ileri gidip tekrar geri dönmesi gereken tesislerde alan tasarrufu sağlar. Uzun bir düz hat kurmak yerine U dönüşlü yerleşim kullanılarak daha kompakt fabrika düzeni oluşturulabilir.
180 Derece Dönüşlü Rulolu Konveyör Nasıl Çalışır?
Ürün düz rulolu konveyörden dönüş bölümüne girer. Kavisli şase ve uygun rulo geometrisi sayesinde ürün 180 derece yön değiştirerek karşı yöndeki hatta aktarılır.
Dönüş boyunca ürünün iç ve dış tarafında kat edilen mesafeler farklıdır. Bu nedenle ürünün yönünü koruyabilmesi için konik konveyör ruloları kullanılabilir.
180 Derece Dönüşte Konik Rulo Neden Kullanılır?
Dönüşün dış tarafındaki yol uzunluğu iç tarafa göre daha fazladır. Düz rulolar kullanıldığında ürünün iç ve dış tarafı aynı çevresel hızla ilerlemeye çalışır. Bu durum ürünün kaymasına, dönmesine veya yan kılavuzlara gereğinden fazla baskı yapmasına neden olabilir.
Konik rulo yapısında dış taraftaki çap daha büyük olduğu için dış bölgede daha yüksek çevresel hız oluşur. Böylece ürünün U dönüş boyunca yönünü daha dengeli koruması sağlanabilir.
180 Derece Dönüşlü Konveyörde Dönüş Yarıçapı
Dönüş yarıçapı, taşınacak ürünün eni ve boyuna göre belirlenmelidir. Özellikle uzun koliler veya büyük kasalarda küçük dönüş yarıçapı kullanılması ürünün iç veya dış şaseye temas etmesine neden olabilir.
Ürün ölçüsü büyüdükçe dönüş yarıçapının da buna uygun şekilde artırılması gerekebilir. Bu nedenle 180 derece dönüşlü konveyörlerde ürün geometrisi proje başlangıcında mutlaka bilinmelidir.
180 Derece Dönüşlü Rulolu Konveyör Kullanım Alanları
180 derece dönüşlü rulolu konveyör sistemleri özellikle alanın sınırlı olduğu ve hattın geri döndürülmesi gereken uygulamalarda kullanılır.
- Koli ve kutu taşıma hatları
- Depo ve lojistik merkezleri
- Paketleme sistemleri
- Montaj hatları
- Kalite kontrol hatları
- Üretim makineleri arası transfer
- Otomasyon sistemleri
- U şeklinde üretim hatları
- Alan tasarrufu gereken fabrika yerleşimleri

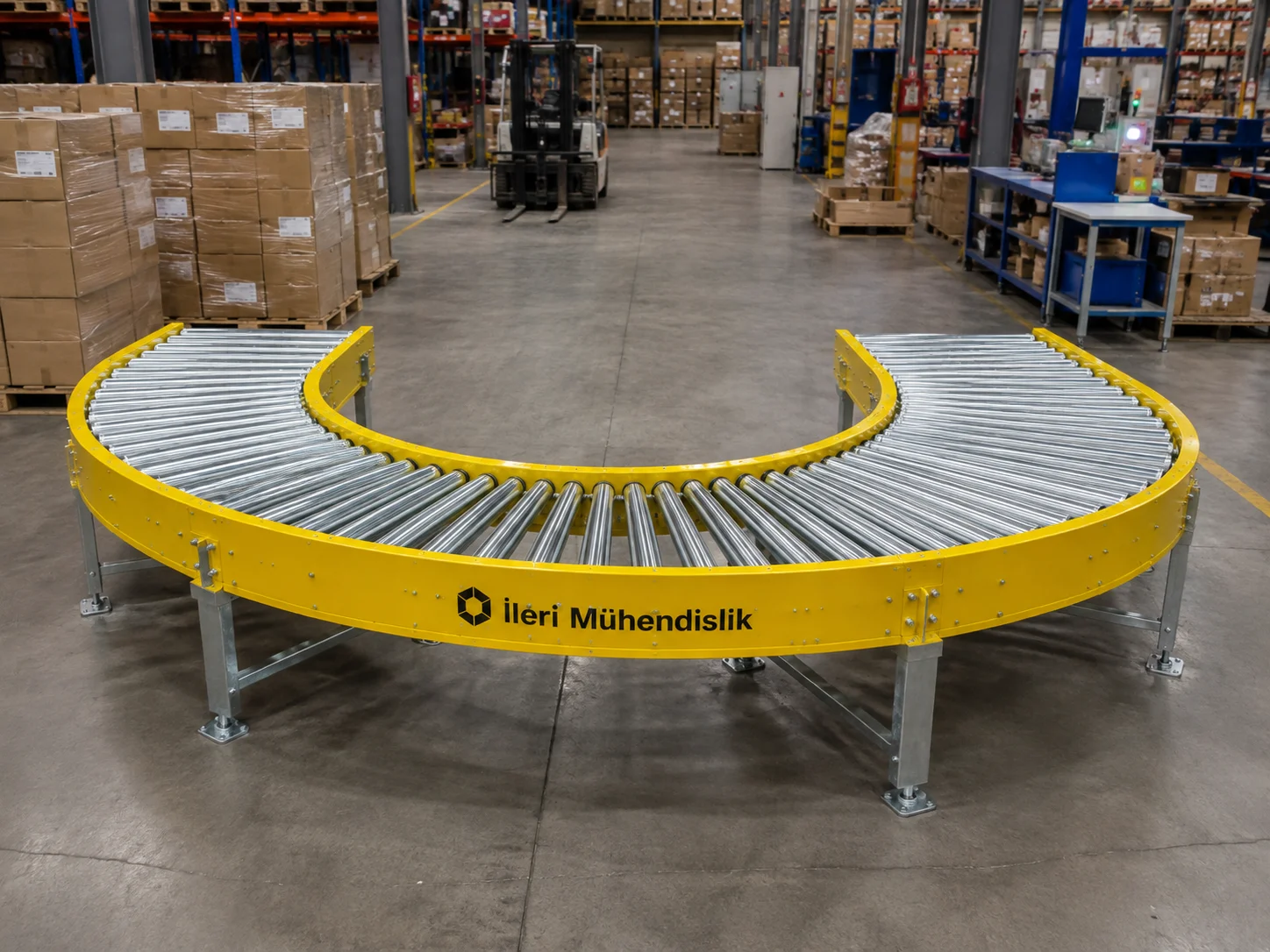

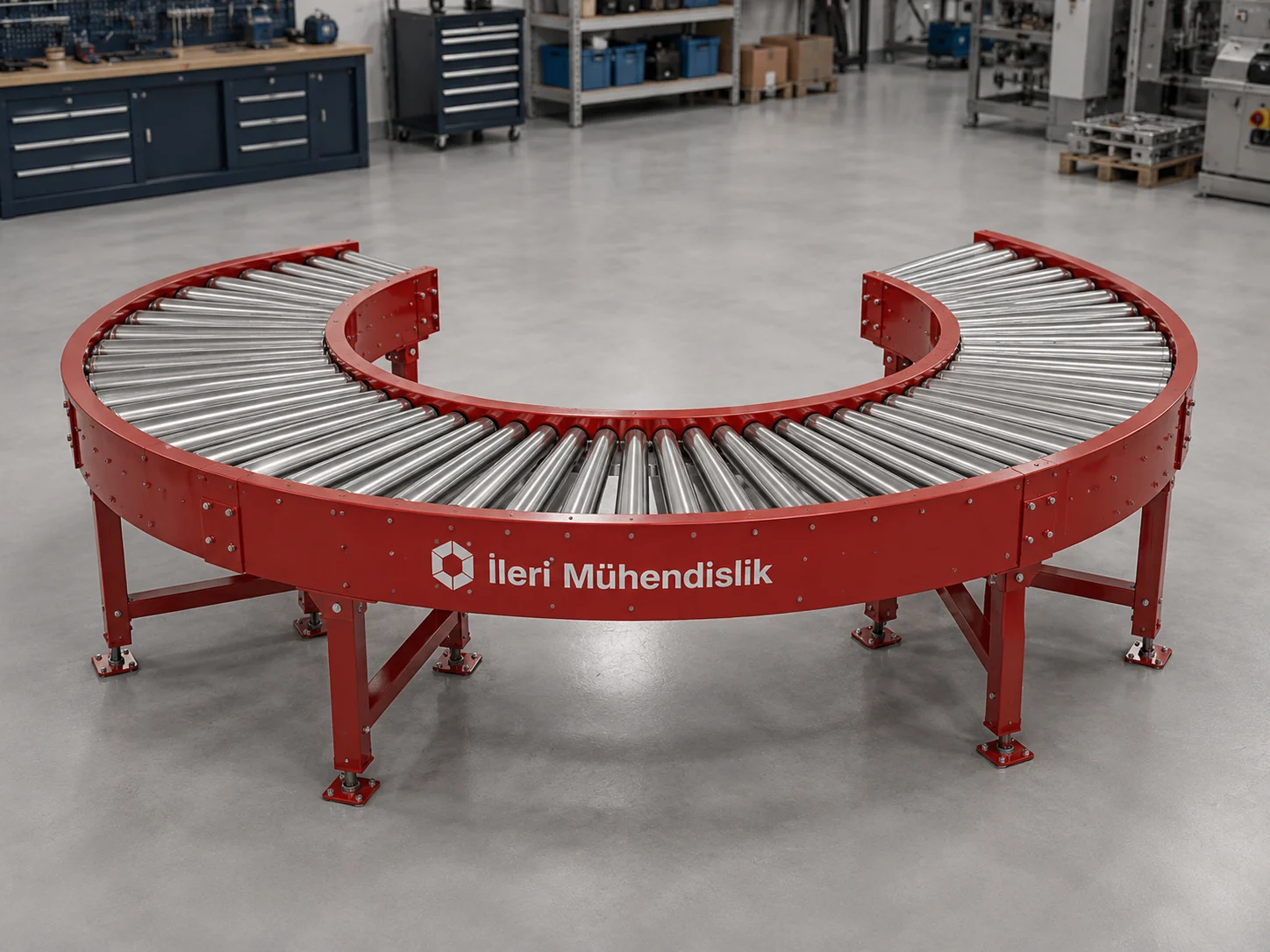

Avare 180 Derece Dönüşlü Rulolu Konveyör
Motor gerektirmeyen uygulamalarda avare sistem kullanılabilir. Ürün manuel kuvvetle veya uygun eğim sayesinde rulolar üzerinde ilerler.
Avare rulolu konveyör ile birlikte kullanıldığında basit, ekonomik ve düşük bakım ihtiyacı olan bir U dönüş hattı oluşturulabilir.

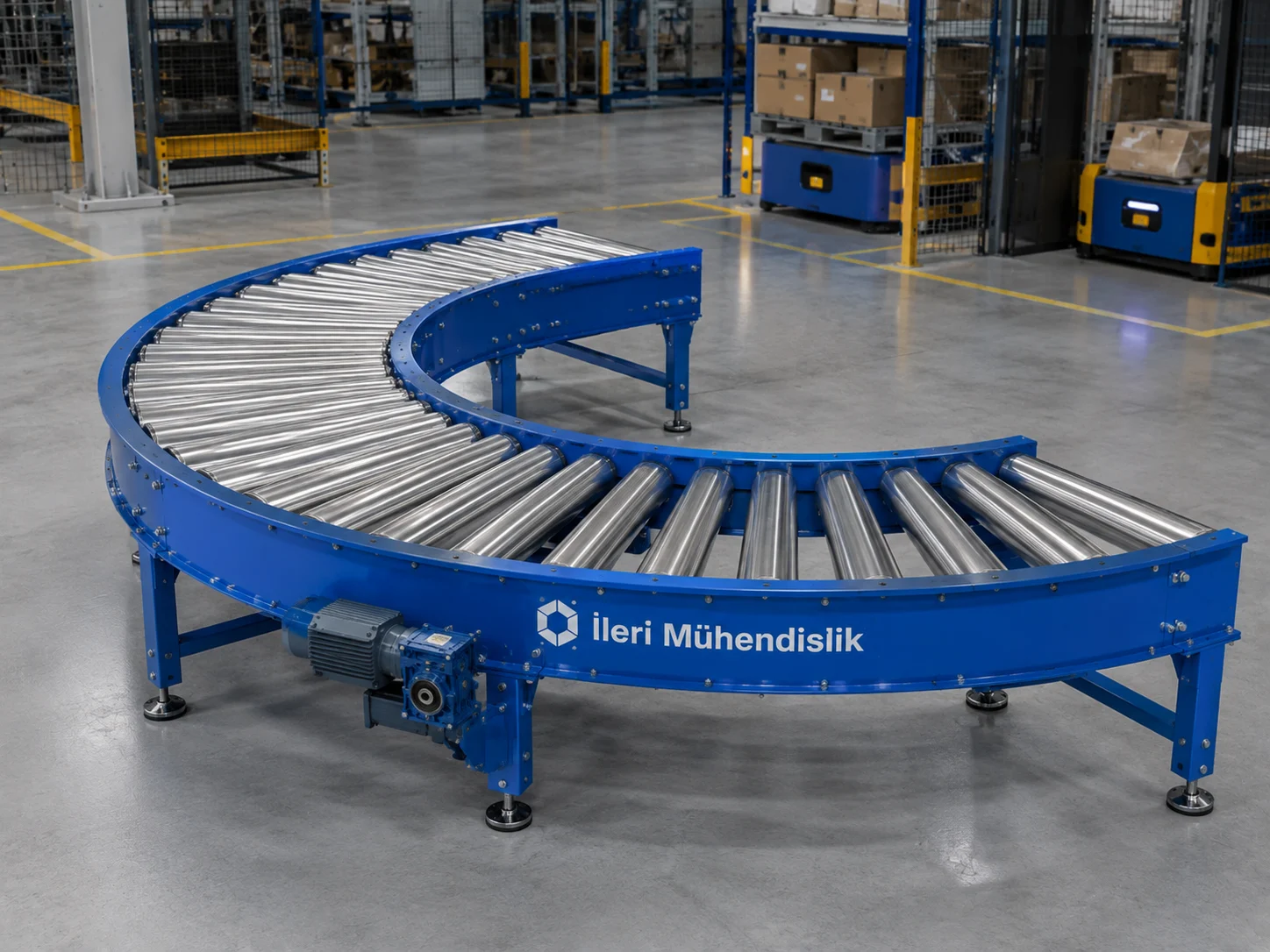

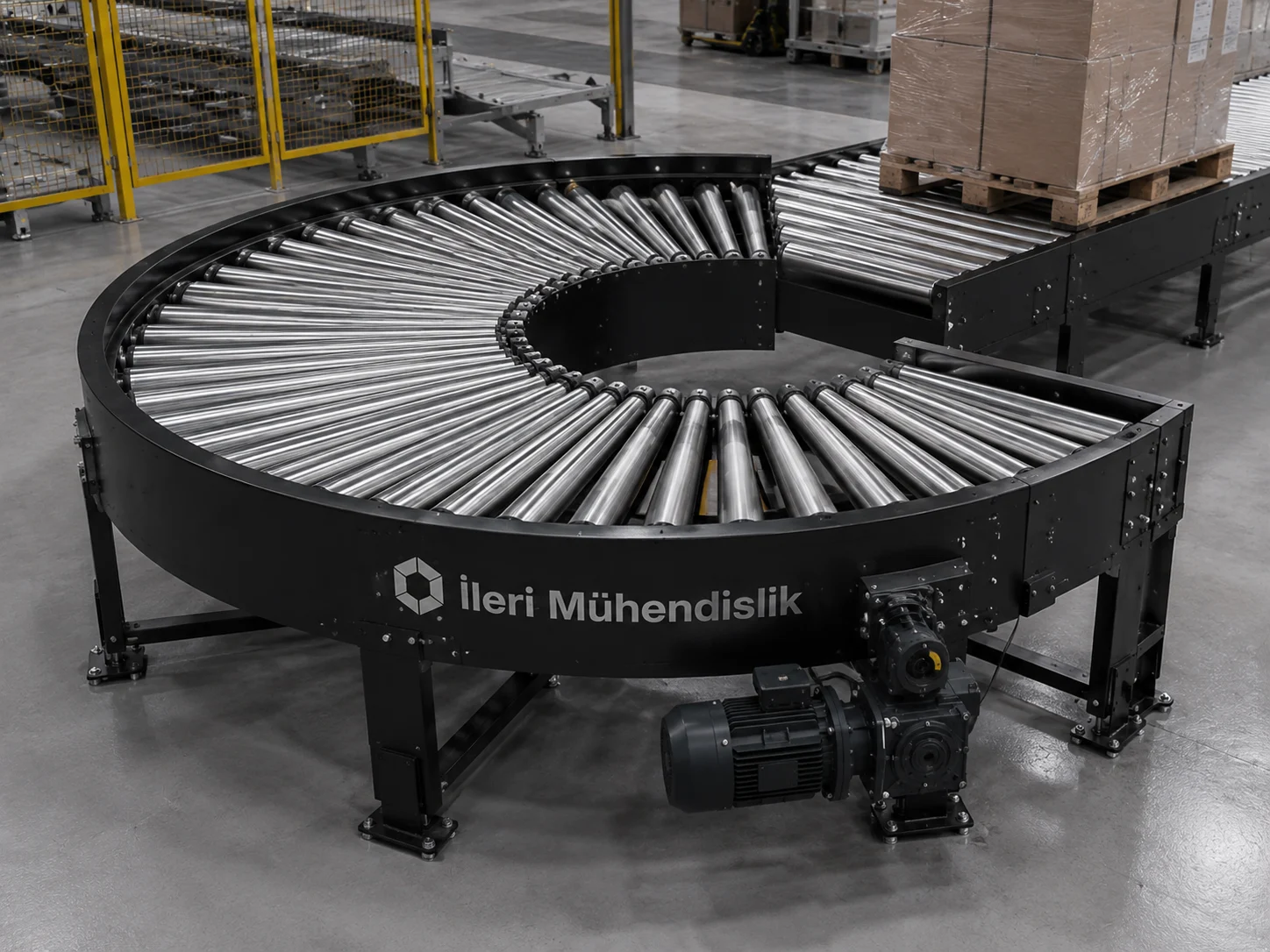

Motorlu 180 Derece Dönüşlü Rulolu Konveyör
Otomatik taşıma gereken sistemlerde dönüş bölümündeki rulolar motor ve redüktör yardımıyla tahrik edilebilir. Tahrik sistemi ürün ağırlığına ve hat hızına göre zincir, Poly-V veya O-ring yapısında hazırlanabilir.
Motor gücü belirlenirken yalnızca dönüş bölümü değil, sistemde aynı motordan tahrik edilen toplam rulo sayısı ve ürün yükü dikkate alınmalıdır.
Poly-V Kayışlı 180 Derece Dönüşlü Konveyör
Hafif ve orta ağırlıktaki koli ve kutu uygulamalarında Poly-V kayışlı rulolu konveyör sistemi kullanılabilir. Poly-V aktarım sistemi sessiz çalışma ve yüksek devir aktarımı açısından avantaj sağlayabilir.
Dönüşlü uygulamalarda kasnak ve kayış yerleşiminin kavis geometrisine uygun hazırlanması gerekir.
O-Ring Kayışlı 180 Derece Dönüşlü Konveyör
Hafif ürünlerin taşındığı sistemlerde O-Ring kayışlı rulolu konveyör yapısı kullanılabilir. Basit ve ekonomik bir tahrik sistemi olması nedeniyle kısa ve orta uzunluktaki hatlarda avantaj sağlayabilir.
Zincir Tahrikli 180 Derece Dönüşlü Rulolu Konveyör
Daha yüksek yüklerde zincir tahrik değerlendirilebilir. Zincir ve dişli sistemi yüksek tork aktarımına uygun olsa da 180 derece dönüş geometrisi nedeniyle mekanik yerleşim düz konveyöre göre daha özel tasarım gerektirir.
Bu nedenle ağır yük uygulamalarında tahrik sistemi, dönüş yarıçapı ve rulo yapısı birlikte projelendirilmelidir.
180 Derece Dönüşlü Konveyörde Rulo Aralığı
Rulo aralığı, taşınacak ürünün taban ölçüsüne göre belirlenmelidir. Dönüş bölümünde ürünün rulolarla temas noktaları sürekli değiştiği için düz hat ölçülerine göre seçim yapmak yeterli değildir.
Genel tasarım yaklaşımında ürünün aynı anda yeterli sayıda rulo üzerinde bulunması hedeflenir. Ayrıntılı bilgi için rulo aralığı nasıl hesaplanır? sayfamızı inceleyebilirsiniz.
Yan Kılavuz Kullanımı
180 derece dönüş boyunca ürünün hattın dışına çıkmasını veya iç tarafa fazla yaklaşmasını önlemek için yan kılavuzlar kullanılabilir. Kılavuzlar özellikle yüksek ürünlerde veya tabanı dar olan kasalarda önemli olabilir.
Yan kılavuzların ürünü sıkıştırmaması, yalnızca yönlendirme yapacak şekilde konumlandırılması gerekir.

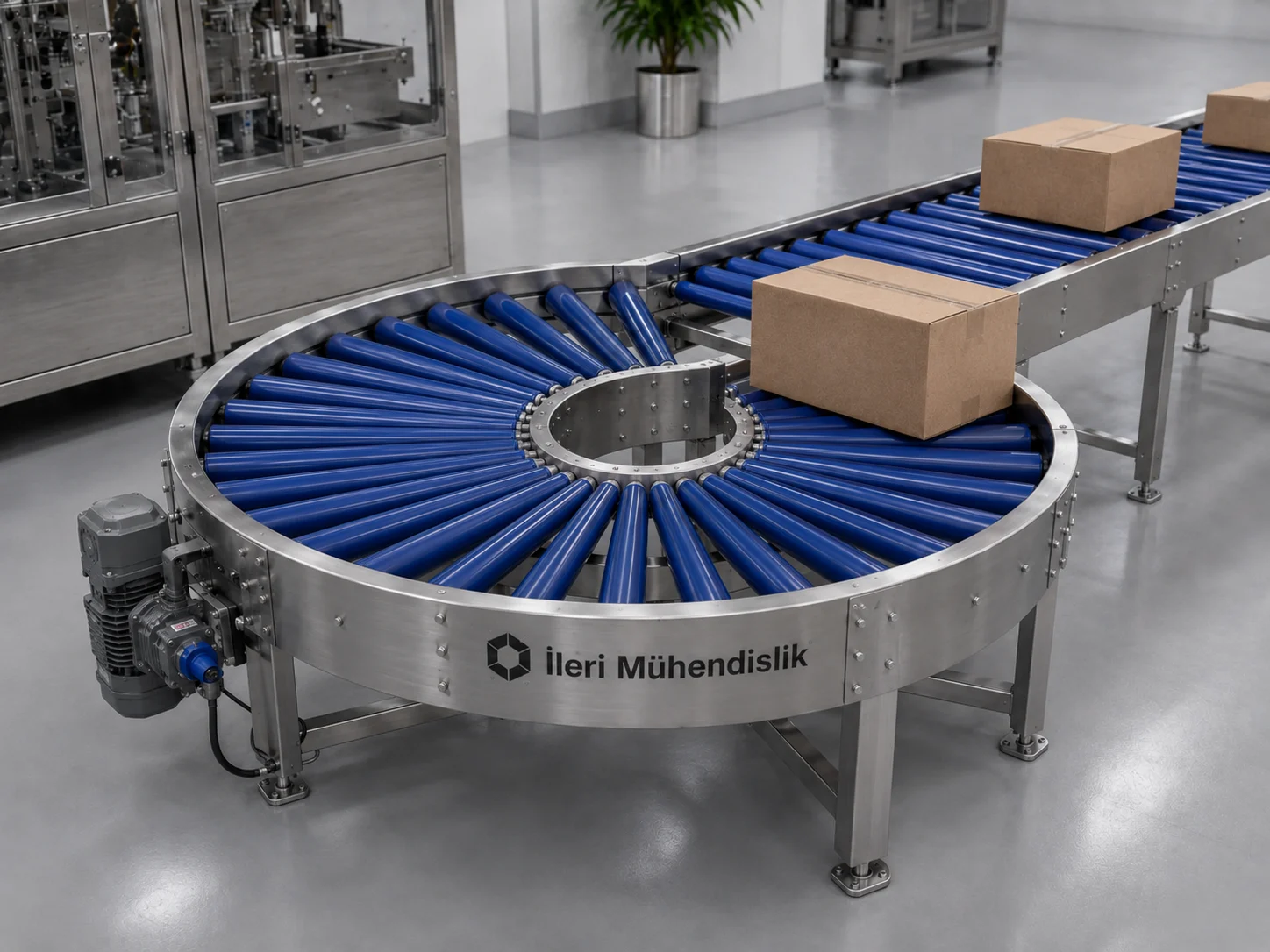

180 Derece Dönüşlü Konveyör Şase Yapısı

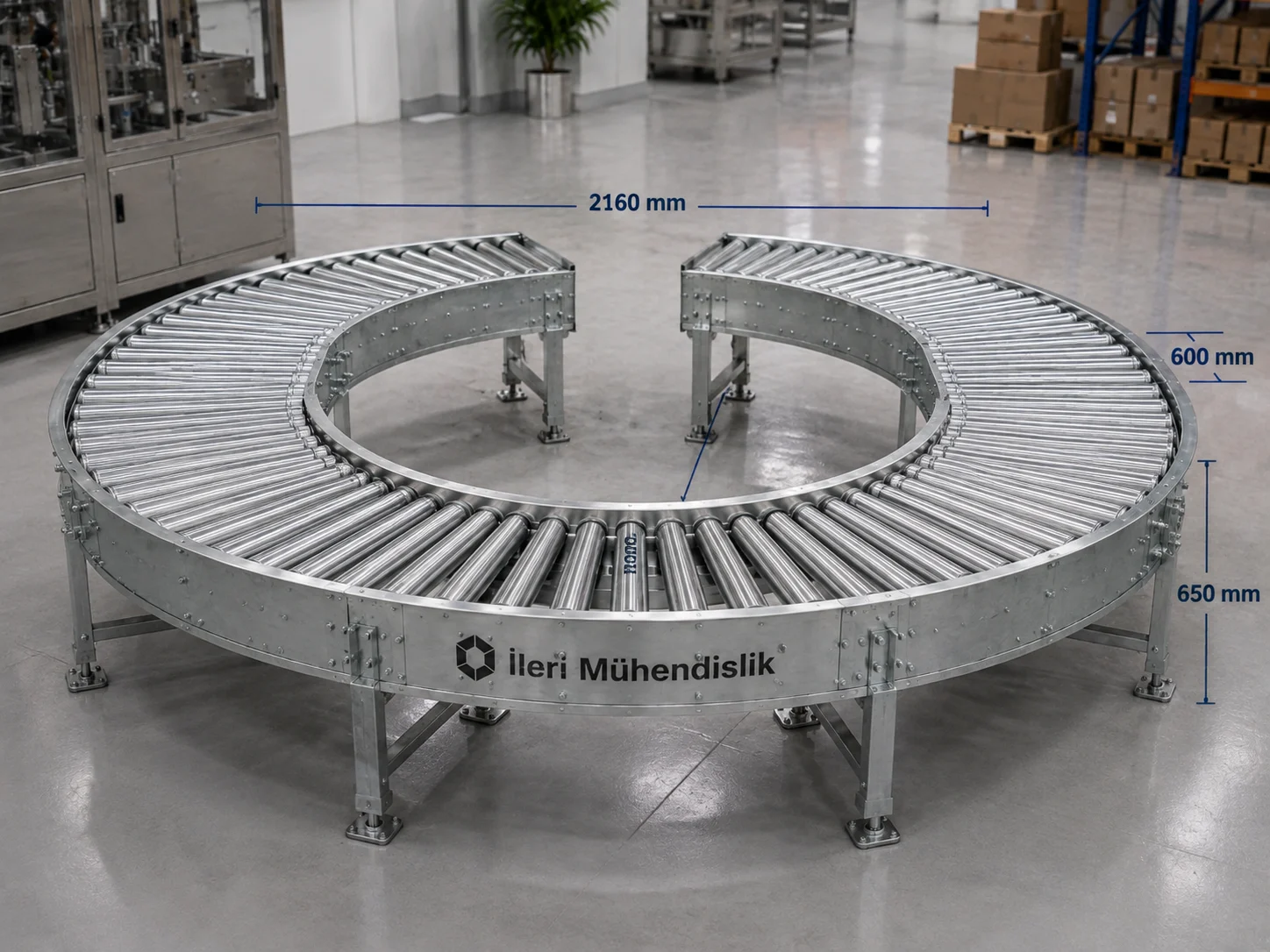

Şase boyalı çelik, galvaniz, alüminyum veya paslanmaz malzemeden üretilebilir. İç ve dış şase parçalarının doğru yarıçapta hazırlanması, rulo bağlantılarının düzgün yerleştirilmesi ve sistemin rijitliği önemlidir.
Hijyenik veya yıkamalı ortamlarda paslanmaz rulolu konveyör yapısı tercih edilebilir.
180 Derece Dönüşlü Rulolu Konveyörün Avantajları
- Konveyör hattının tamamen geri döndürülmesini sağlar
- Fabrika alanının daha verimli kullanılmasına yardımcı olur
- U şeklinde üretim hatlarına uygundur
- Konik rulo ile kontrollü ürün yönlendirmesi sağlar
- Motorlu veya avare olarak üretilebilir
- Farklı rulo ve şase malzemeleri kullanılabilir
- Otomasyon sistemlerine entegre edilebilir
- Projeye özel dönüş yarıçapında üretilebilir
180 Derece ve 90 Derece Dönüşlü Konveyör Arasındaki Fark
90 derece dönüşlü rulolu konveyör ürünü dik açıyla farklı bir yöne çevirirken, 180 derece dönüşlü sistem ürünü tamamen ters yönde ilerletecek şekilde U dönüş yaptırır.
90 derece sistemler genellikle köşe dönüşlerinde, 180 derece sistemler ise hattın geri döndürülmesi gereken kompakt üretim yerleşimlerinde kullanılır.
180 Derece Dönüşlü ve Transferli Konveyör Arasındaki Fark
Transferli rulolu konveyör ürünü farklı bir hatta kaldırma veya transfer mekanizmasıyla aktarırken, 180 derece dönüşlü sistem ürünün kavisli hat üzerinde kesintisiz ilerleyerek yön değiştirmesini sağlar.
Ürün ölçüsü, ağırlığı ve mevcut alan dikkate alınarak hangi yöntemin daha uygun olduğu belirlenmelidir.

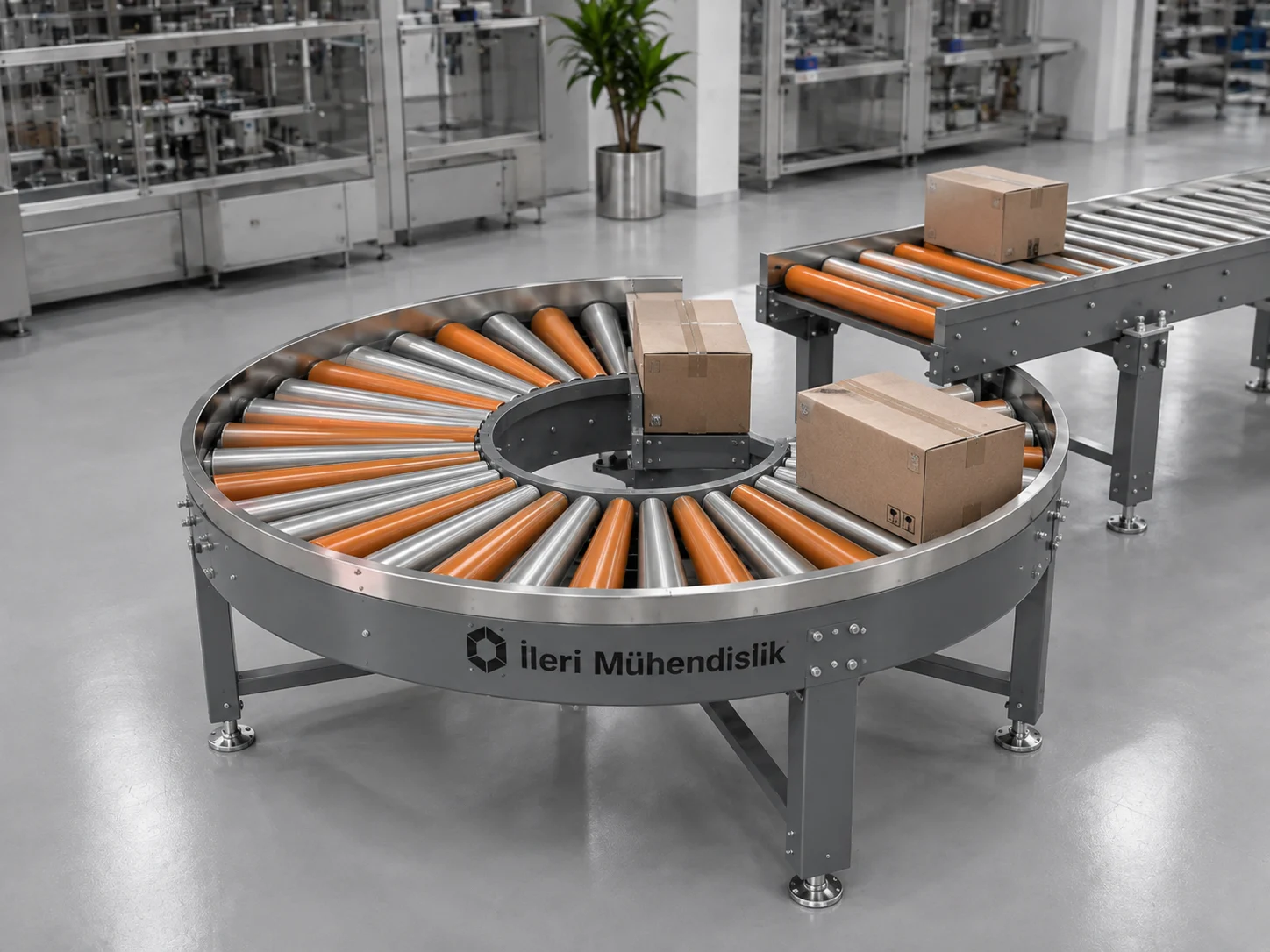

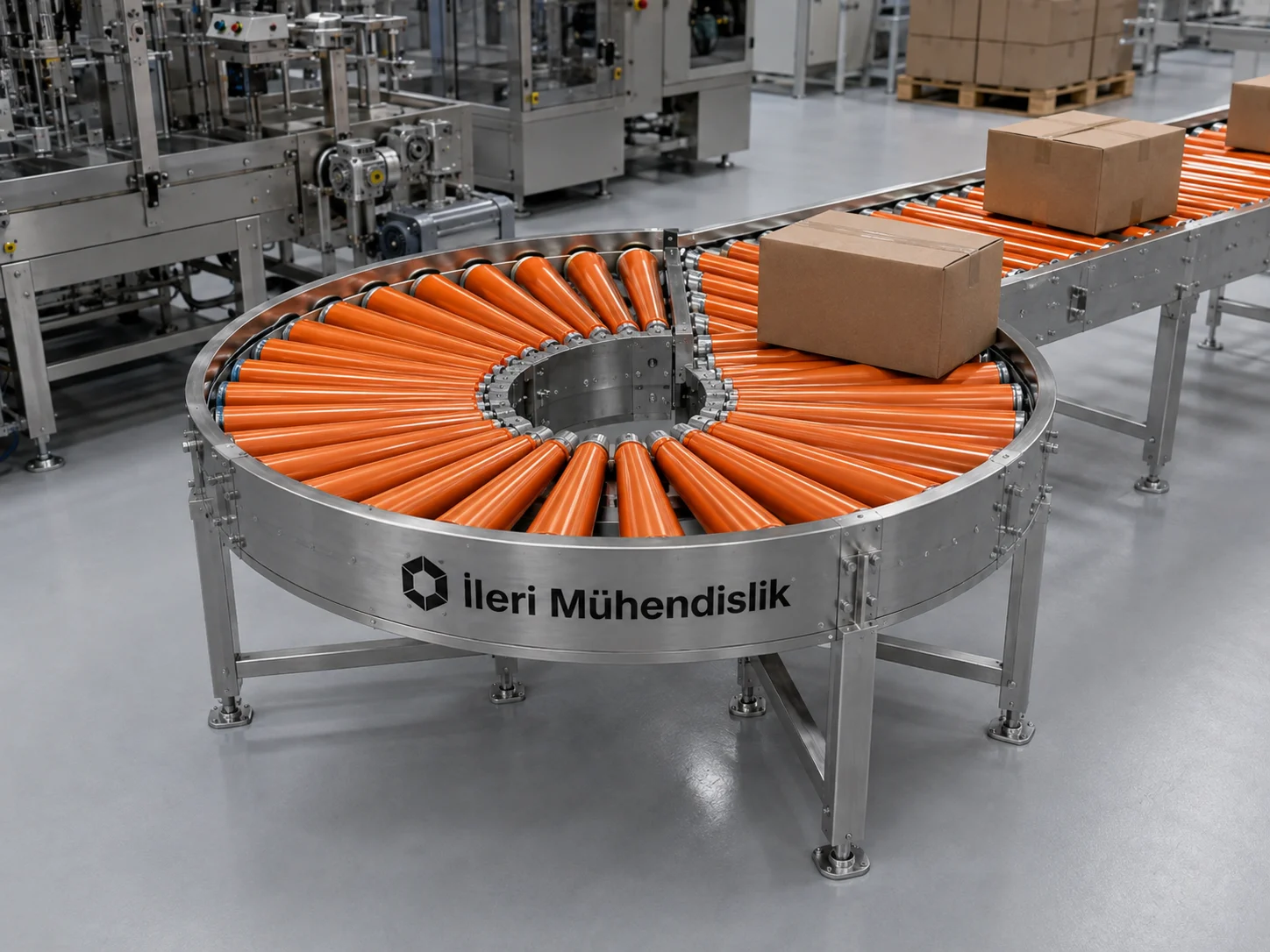

180 Derece Dönüşlü ve Konik Rulolu Konveyör
Konik rulolu konveyör yapısı 180 derece dönüşlü sistemlerde ürünün hat boyunca daha düzgün yönlendirilmesi amacıyla kullanılabilir.
Koniklik oranı, dönüş yarıçapı ve rulo çalışma genişliği birbirine uygun şekilde belirlenmelidir.
180 Derece Dönüşlü Rulolu Konveyör Fiyatları
180 derece dönüşlü rulolu konveyör fiyatları; çalışma genişliği, dönüş yarıçapı, rulo çapı, konik rulo yapısı, rulo sayısı, şase malzemesi ve tahrik sistemine göre değişir.
Motor-redüktör, sensör, hız kontrol sistemi, özel kılavuzlar ve otomasyon ekipmanları toplam maliyeti etkileyebilir.
Projeye Özel 180 Derece Dönüşlü Rulolu Konveyör İmalatı
İleri Mühendislik olarak 180 derece dönüşlü rulolu konveyör sistemlerini taşınacak ürünün eni, boyu, ağırlığı, tesis yerleşimi ve çalışma şartlarına göre projelendirebiliriz. Dönüş yarıçapı, rulo geometrisi, şase ve tahrik sistemi uygulamaya göre belirlenebilir.
Ürün ölçüsü, ağırlığı, çalışma genişliği ve mümkünse konveyör hattının yerleşim çizimini Hızlı Teklif Al formu üzerinden iletebilirsiniz.
