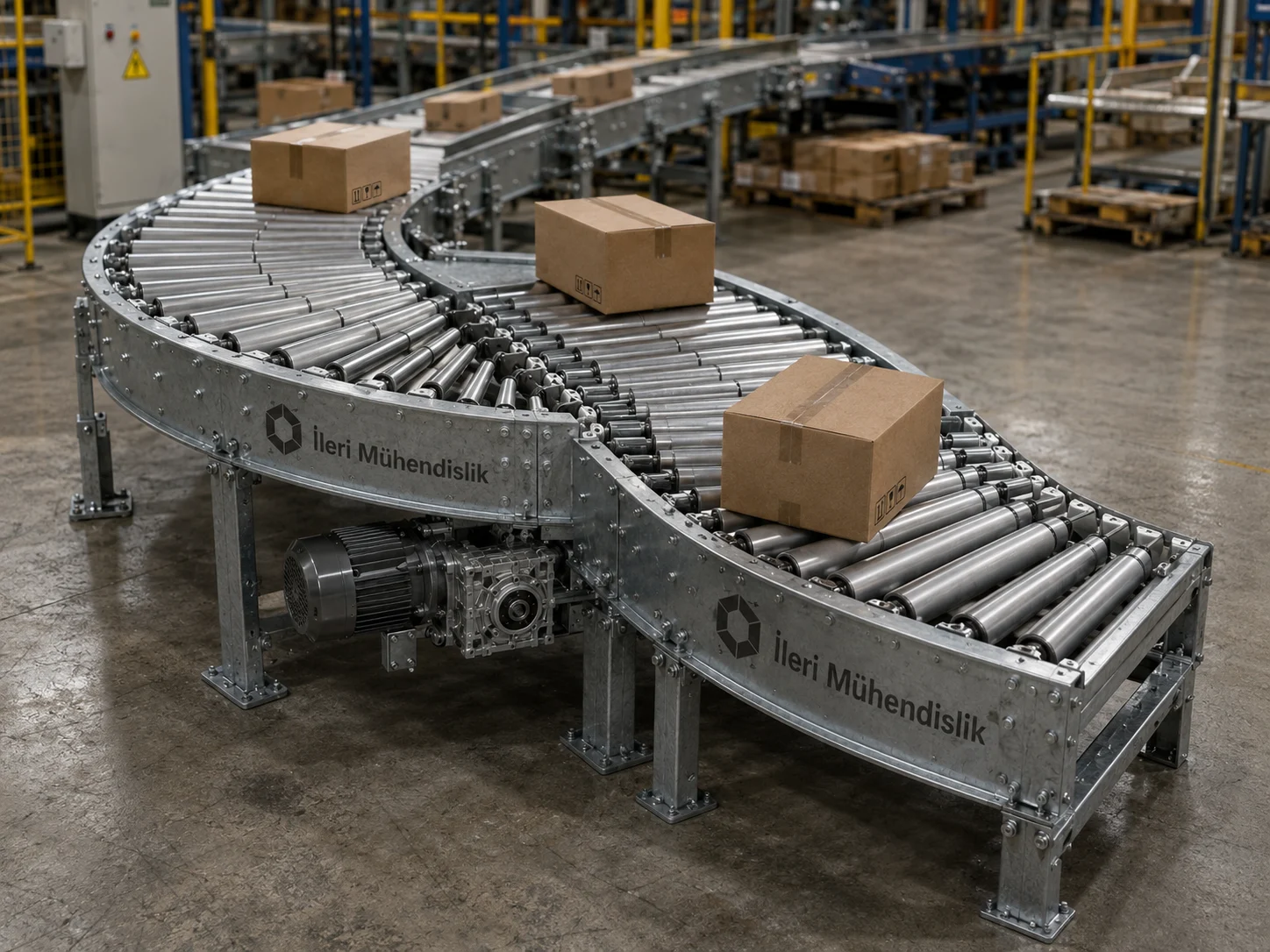

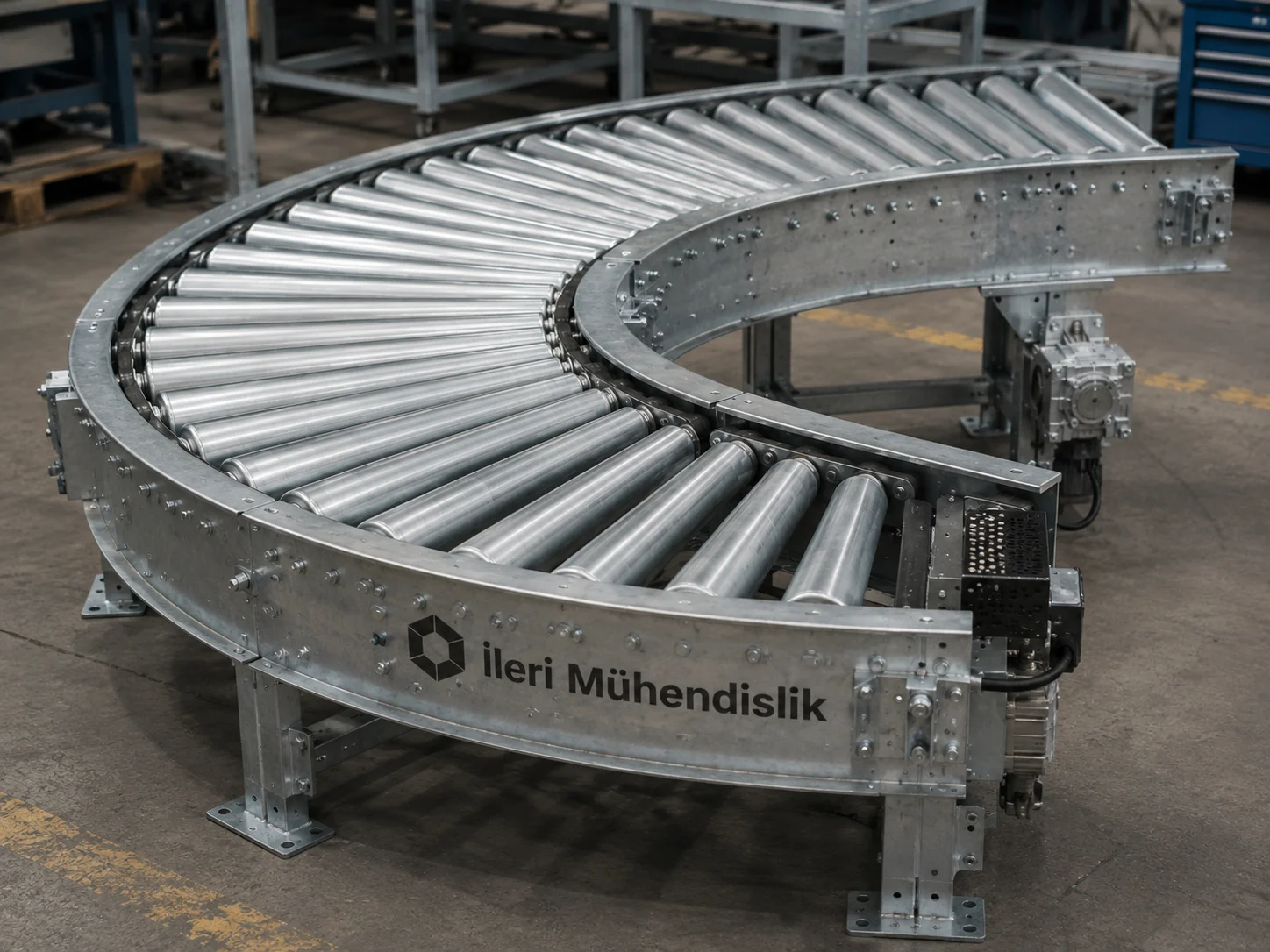

90 derece dönüşlü rulolu konveyör, ürünlerin taşıma hattı üzerinde dik açıyla yön değiştirmesini sağlayan özel rulolu konveyör sistemidir. Fabrika, depo, sevkiyat ve üretim hatlarında alanın daha verimli kullanılmasını sağlar. Koli, kutu, kasa ve benzeri düz tabanlı ürünlerin köşe dönüşlerinde kontrollü şekilde ilerletilmesi için konik rulolar, özel rulo yerleşimleri ve uygun şase geometrisi kullanılabilir.

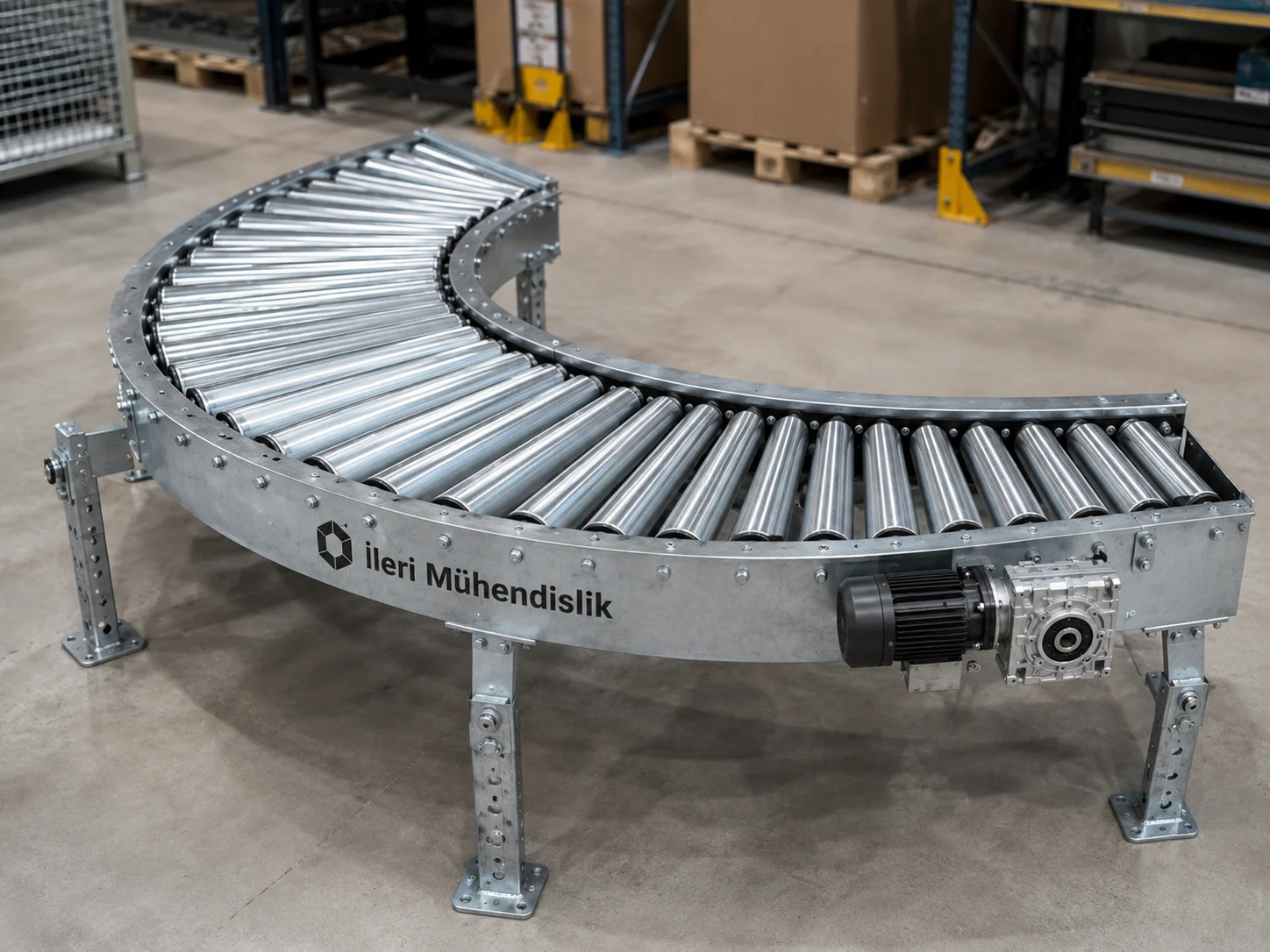

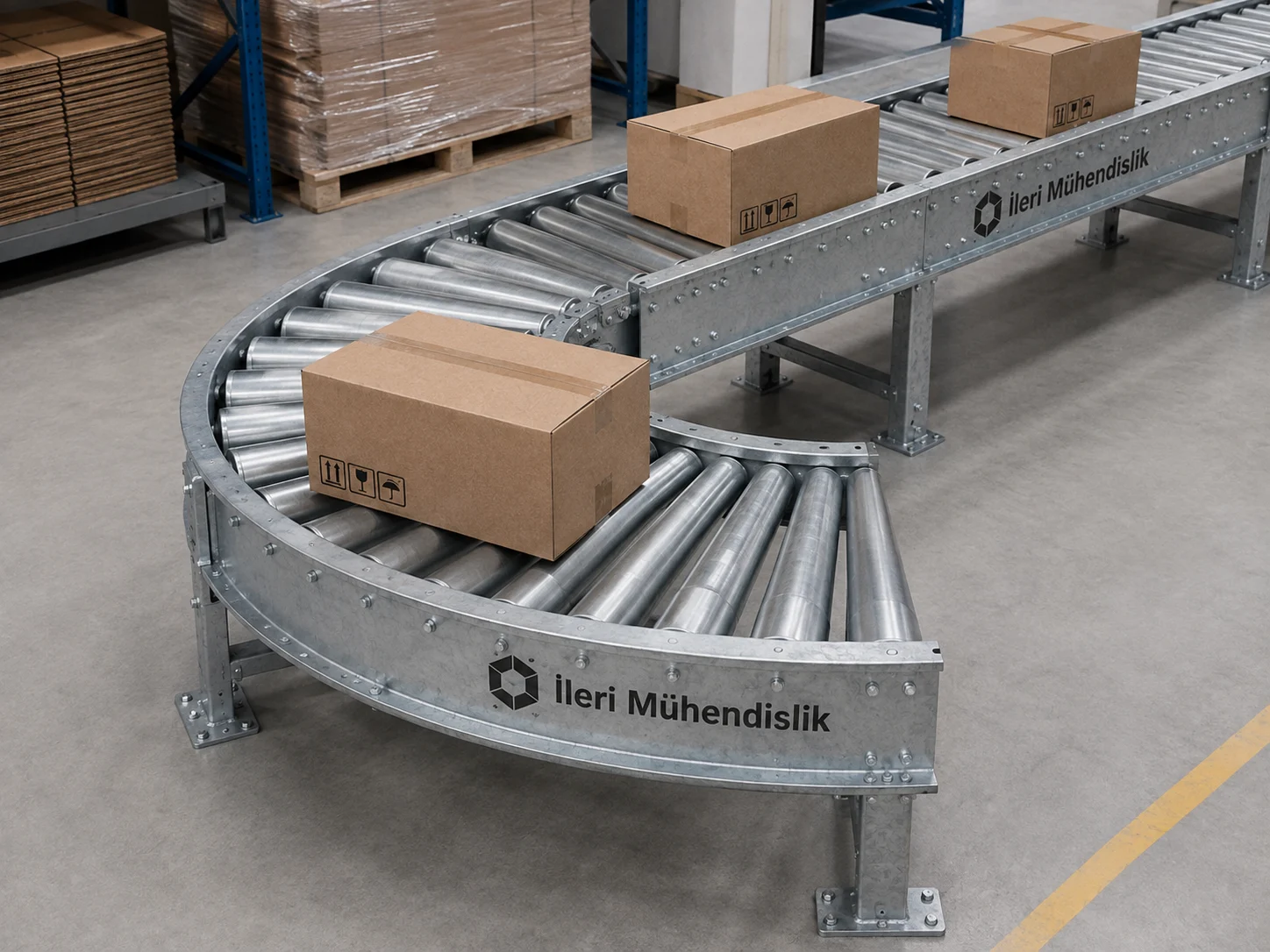

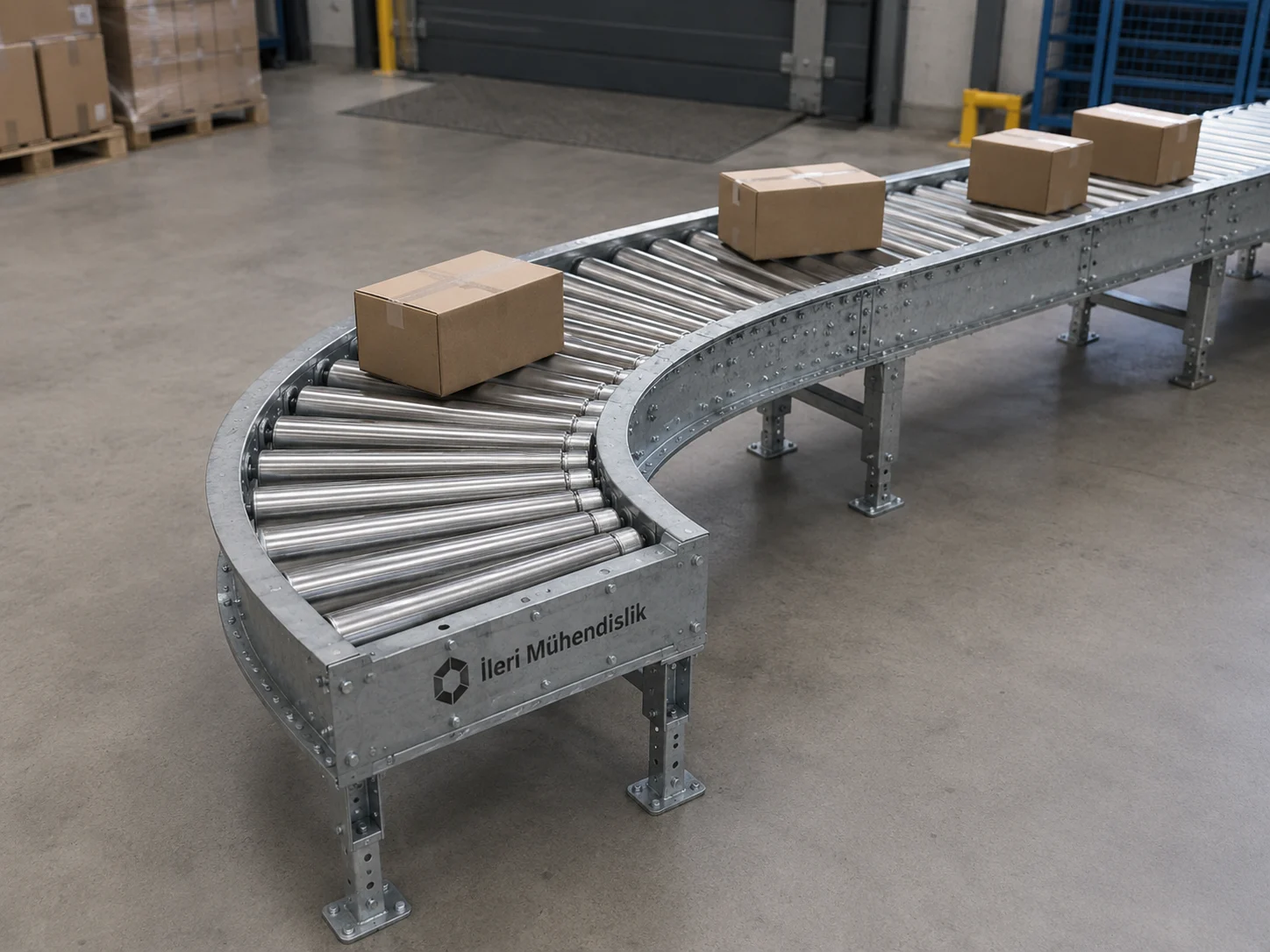

90 Derece Dönüşlü Rulolu Konveyör Nedir?
Standart düz rulolu konveyörlerde ürün doğrusal bir eksende hareket eder. 90 derece dönüşlü sistemlerde ise taşıma hattı çeyrek daire formunda döndürülür ve ürünün yönü 90 derece değiştirilir.
Bu sistemler özellikle üretim alanında kolon, makine veya duvar nedeniyle konveyör hattının düz devam ettirilemediği noktalarda kullanılır. Doğru dönüş yarıçapı ve rulo geometrisi sayesinde ürünün dönüş sırasında konveyörden çıkması veya sıkışması önlenebilir.
90 Derece Dönüşlü Rulolu Konveyör Nasıl Çalışır?
Ürün düz rulolu konveyörden dönüş bölümüne girer ve kavisli şase üzerinde ilerler. Dönüş bölümünde kullanılan ruloların yapısı ürünün yönünü koruyacak şekilde seçilir.
Özellikle konik konveyör ruloları kullanıldığında rulonun iç ve dış çap farkı sayesinde ürünün dönüş geometrisine daha uygun şekilde ilerlemesi sağlanabilir.

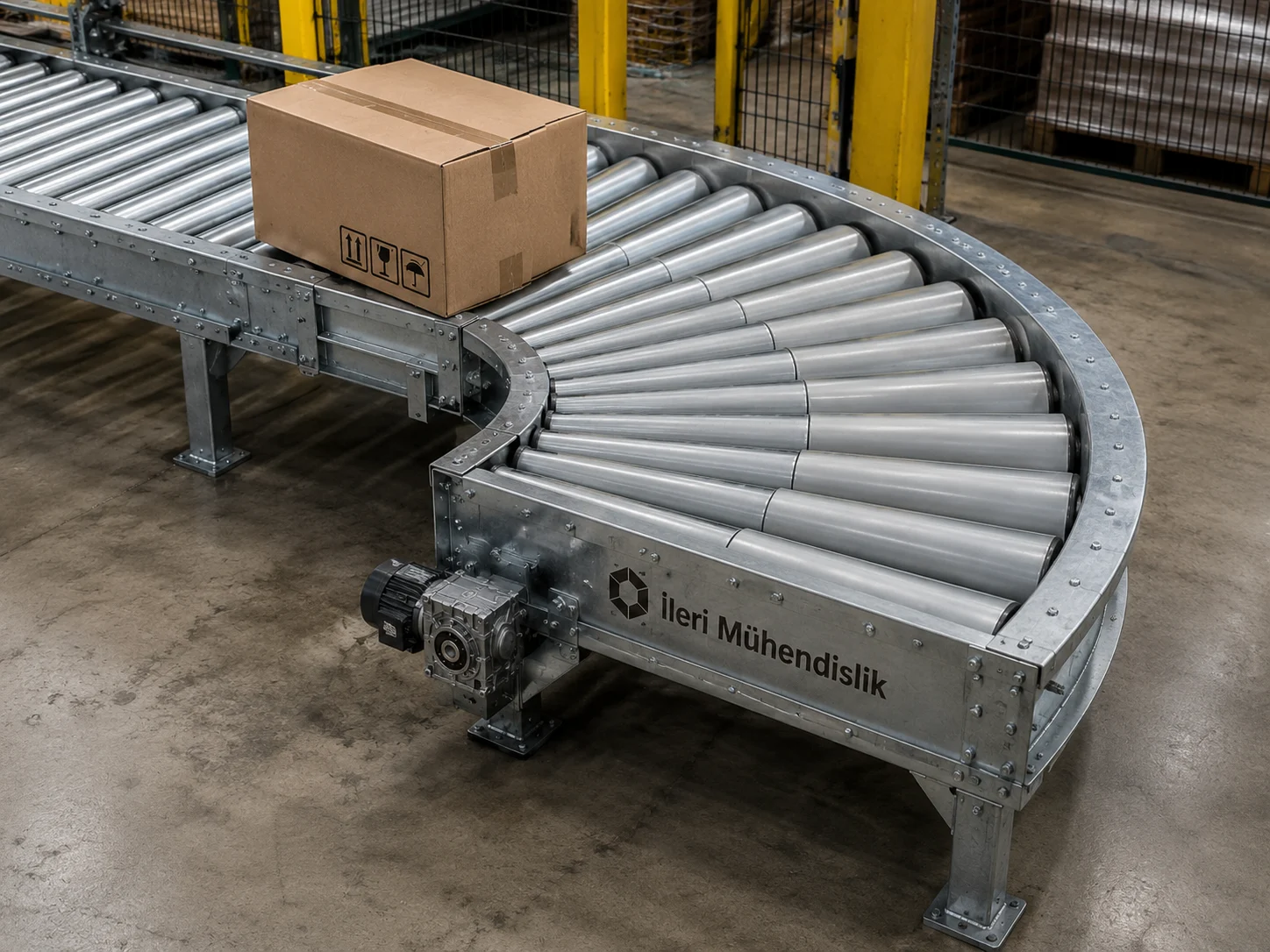

Konik Rulo Neden Kullanılır?
90 derece dönüş sırasında konveyörün dış tarafında kat edilen yol, iç tarafa göre daha uzundur. Düz rulolar kullanıldığında ürünün iç ve dış tarafı aynı hızla ilerlemeye çalışır ve bu durum kayma veya yön bozulmasına neden olabilir.
Konik rulonun dış taraftaki çapı daha büyük olduğu için ürünün dış kısmında daha yüksek çevresel hız oluşur. Bu sayede ürünün dönüş boyunca yönünü koruması kolaylaşır.
90 Derece Dönüşlü Konveyörde Dönüş Yarıçapı
Dönüş yarıçapı ürün ölçüsüne göre belirlenmelidir. Küçük koliler daha dar dönüşlerde ilerleyebilirken uzun ürünlerde daha büyük dönüş yarıçapı gerekebilir.
Ürün boyu arttıkça iç ve dış şase arasındaki geometrik fark daha önemli hale gelir. Gereğinden küçük dönüş yarıçapı kullanılması ürünün iç veya dış kılavuza temas etmesine ve hatta sıkışmasına neden olabilir.
90 Derece Dönüşlü Rulolu Konveyör Kullanım Alanları
90 derece dönüşlü rulolu konveyörler üretim ve lojistik sistemlerinde birçok farklı amaçla kullanılabilir.
- Koli ve kutu taşıma hatları
- Depo ve lojistik merkezleri
- Paketleme hatları
- Sevkiyat alanları
- Montaj hatları
- Üretim makineleri arasında ürün transferi
- Otomasyon sistemleri
- Alan kısıtı bulunan fabrika yerleşimleri
- Konveyör hattının köşe dönmesi gereken uygulamalar

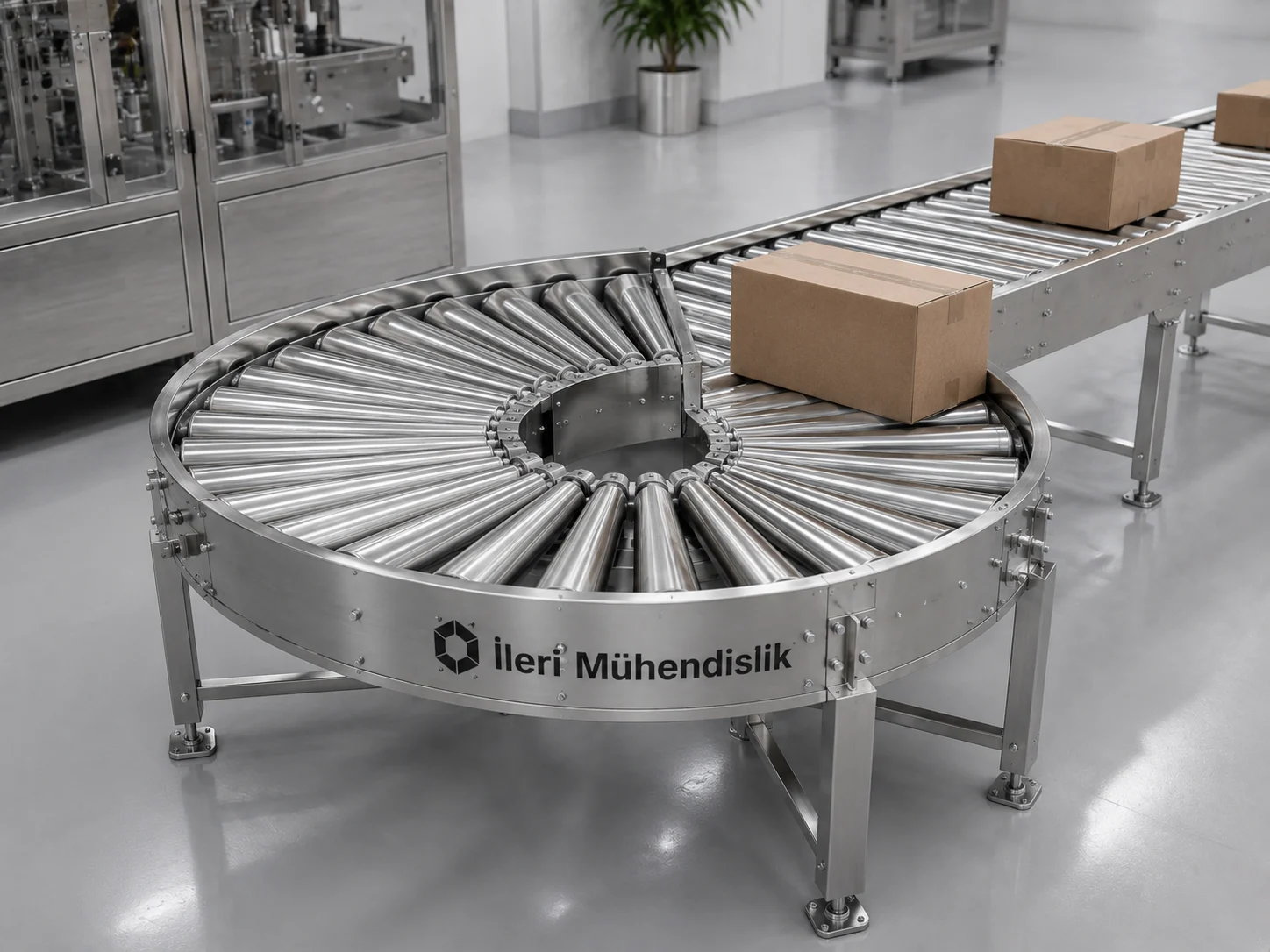

Avare 90 Derece Dönüşlü Rulolu Konveyör
Ürünün manuel kuvvetle veya uygun eğim sayesinde hareket ettiği sistemlerde avare dönüşlü konveyör kullanılabilir. Bu sistemlerde motor veya redüktör bulunmaz.
Avare rulolu konveyör yapısıyla birlikte kullanıldığında düşük bakım ihtiyacı olan ekonomik bir taşıma hattı oluşturulabilir.

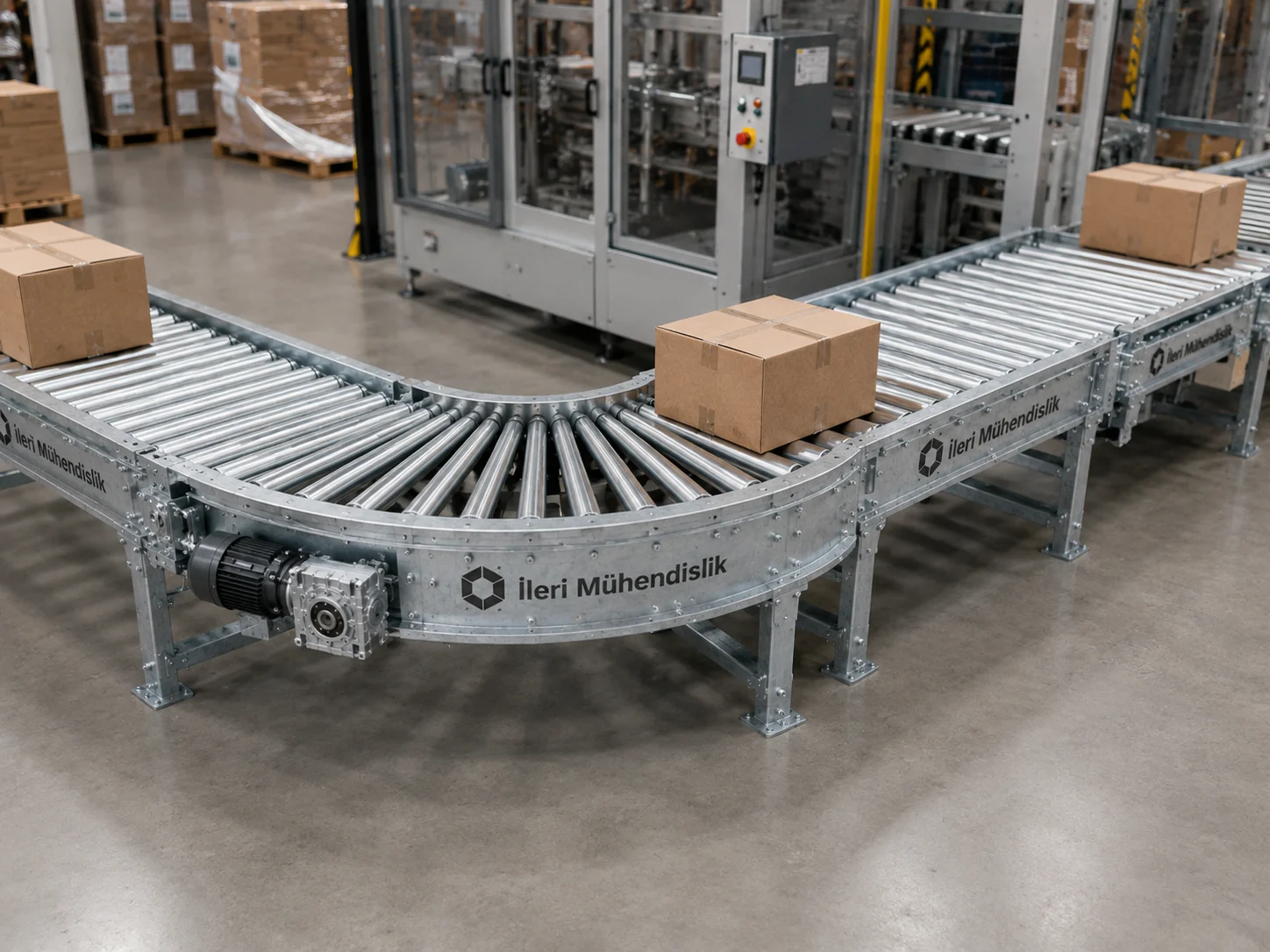

Motorlu 90 Derece Dönüşlü Rulolu Konveyör
Ürünlerin otomatik ve kontrollü şekilde ilerlemesi gereken uygulamalarda motorlu sistem kullanılır. Rulolar zincir, Poly-V kayış veya O-ring yardımıyla tahrik edilebilir.
Motor gücü ve redüktör oranı; ürün ağırlığı, konveyör genişliği, dönüş yapısı ve istenen taşıma hızına göre belirlenmelidir.
Poly-V Kayışlı 90 Derece Dönüşlü Konveyör
Hafif ve orta ağırlıktaki koli ve kutuların taşındığı sistemlerde Poly-V kayışlı rulolu konveyör yapısı tercih edilebilir.
Poly-V aktarım sistemi sessiz çalışma ve seri taşıma avantajı sağlayabilir. Dönüş bölümünde kullanılacak rulo kasnaklarının ve kayış hatlarının dönüş geometrisine uygun şekilde tasarlanması gerekir.
O-Ring Kayışlı Dönüşlü Konveyör
Daha hafif ürünlerde O-Ring kayışlı rulolu konveyör sistemi uygulanabilir. O-ring aktarımı ekonomik ve basit bir çözüm sunabilir.
Kayış kanallarının ve rulo yerleşiminin dönüş boyunca düzgün aktarım sağlayacak şekilde hazırlanması önemlidir.
Zincir Tahrikli 90 Derece Dönüşlü Rulolu Konveyör
Daha ağır yükler için zincir tahrikli sistemler kullanılabilir. Zincir ve dişli mekanizması yüksek tork aktarımına uygundur.
Ancak dönüşlü sistemde zincir aktarımı düz konveyöre göre daha karmaşık olabilir. Bu nedenle tahrik sistemi mekanik tasarıma göre özel olarak projelendirilmelidir.
90 Derece Dönüşlü Konveyörde Rulo Aralığı
Rulo aralığı taşınacak ürünün taban ölçüsüne göre belirlenmelidir. Dönüş bölgesinde ürünün rulolar üzerindeki temas noktaları sürekli değiştiği için yalnızca düz hat ölçüsüne göre seçim yapılmamalıdır.
Genel tasarım yaklaşımında ürünün aynı anda yeterli sayıda rulo tarafından desteklenmesi hedeflenir. Teknik detaylar için rulo aralığı nasıl hesaplanır? sayfamızı inceleyebilirsiniz.
Yan Kılavuz Kullanımı
Ürünün dönüş sırasında hattın dışına çıkmasını önlemek amacıyla iç veya dış tarafta yan kılavuzlar kullanılabilir. Kılavuz yüksekliği ürünün geometrisine göre belirlenmelidir.
Koli ve kutu gibi ürünlerde kılavuzun ürüne sürekli baskı yapması yerine yalnızca yönlendirme amacıyla konumlandırılması daha doğru olabilir.
90 Derece Dönüşlü Konveyör Şase Seçenekleri
Şase boyalı çelik, galvaniz, alüminyum veya paslanmaz malzemeden üretilebilir. Dönüşlü konveyörlerde iç ve dış şasenin doğru yarıçapla hazırlanması sistemin düzgün çalışması açısından önemlidir.

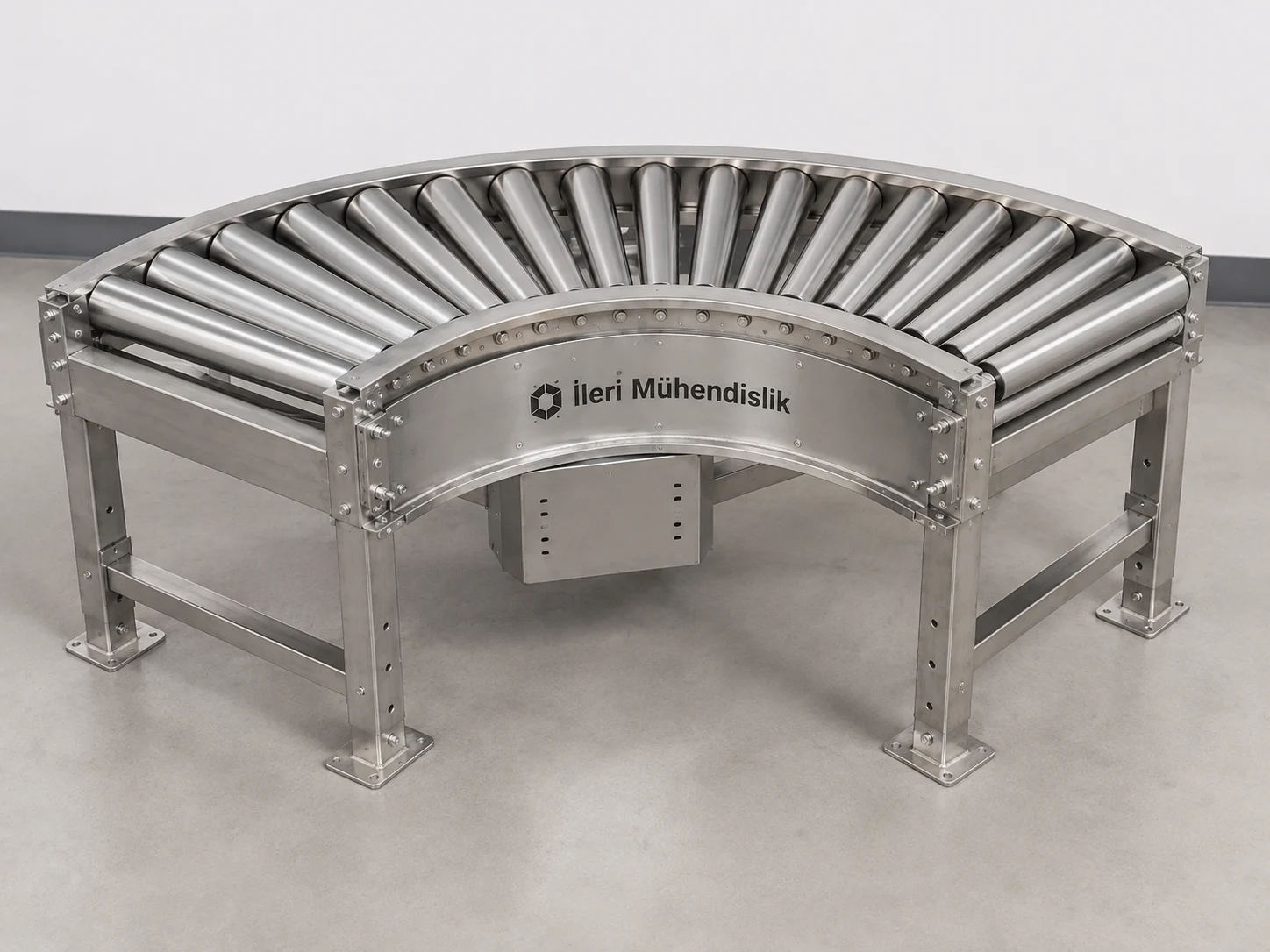

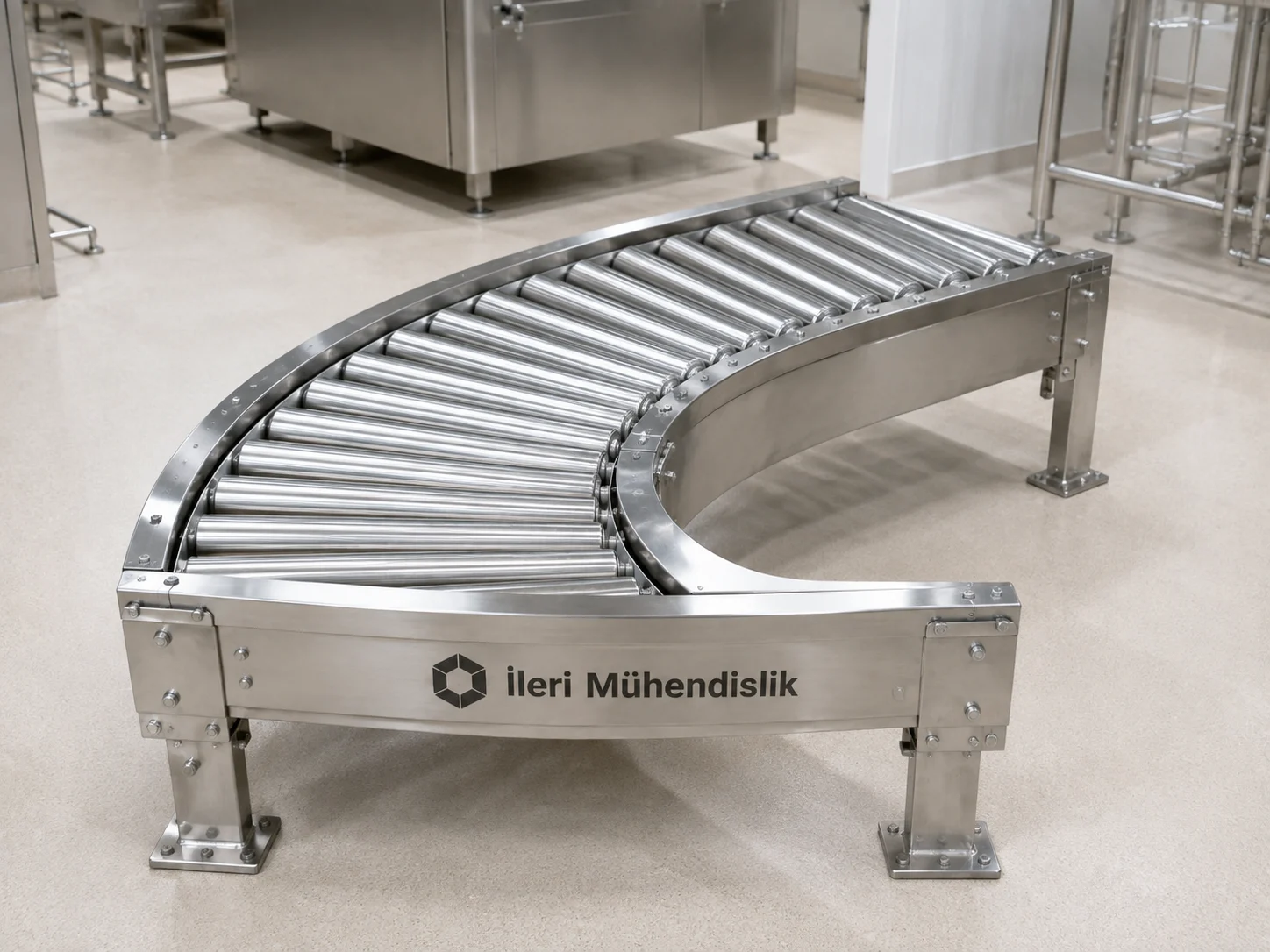

Hijyenik ve yıkamalı ortamlarda paslanmaz rulolu konveyör yapısı tercih edilebilirken, standart üretim alanlarında boyalı veya galvanizli çelik kullanılabilir.
90 Derece Dönüşlü Rulolu Konveyörün Avantajları
- Ürünün 90 derece yön değiştirmesini sağlar
- Fabrika alanının daha verimli kullanılmasına yardımcı olur
- Konik rulo ile kontrollü dönüş imkânı sağlar
- Motorlu veya avare olarak üretilebilir
- Farklı şase ve rulo malzemeleri kullanılabilir
- Koli ve kutu taşıma hatlarına uygundur
- Otomasyon sistemlerine entegre edilebilir
- Projeye özel dönüş yarıçapında üretilebilir
90 Derece Dönüşlü Konveyör ile Transferli Konveyör Arasındaki Fark
Transferli rulolu konveyör ürünün belirli bir noktada farklı eksendeki hatta aktarılmasını sağlar. 90 derece dönüşlü rulolu konveyörde ise ürün kavisli hat üzerinden sürekli hareket ederek yön değiştirir.
Koli ve kutu gibi ürünlerde kavisli dönüş pratik olabilirken, büyük palet ve ağır yüklerde 90 derece transfer sistemi daha uygun olabilir.
90 Derece Dönüşlü ve Konik Rulolu Konveyör İlişkisi
Konik rulolu konveyör özellikle dönüşlü hatlarda kullanılan önemli bir sistemdir. Konik ruloların çap farkı ürünün kavis boyunca daha dengeli ilerlemesine yardımcı olur.
Bu nedenle 90 derece dönüşlü konveyör projelerinde ürün yapısına göre konik rulo kullanımı değerlendirilmelidir.
90 Derece Dönüşlü Rulolu Konveyör Fiyatları
90 derece dönüşlü rulolu konveyör fiyatları; çalışma genişliği, iç ve dış dönüş yarıçapı, rulo çapı, konik rulo yapısı, rulo adedi, şase malzemesi ve tahrik sistemine göre değişir.
Motor-redüktör, sensör, hız kontrolü ve özel yan kılavuzların eklenmesi toplam maliyeti etkileyebilir.
Projeye Özel 90 Derece Dönüşlü Rulolu Konveyör İmalatı
İleri Mühendislik olarak 90 derece dönüşlü rulolu konveyör sistemlerini taşınacak ürünün eni, boyu, ağırlığı, hat genişliği ve tesis yerleşimine göre projelendirebiliriz. Dönüş yarıçapı, konik rulo geometrisi ve tahrik sistemi uygulamaya göre belirlenebilir.
Ürün ölçüsü, ağırlığı, çalışma genişliği ve mümkünse hat yerleşim çizimini Hızlı Teklif Al formu üzerinden iletebilirsiniz.
