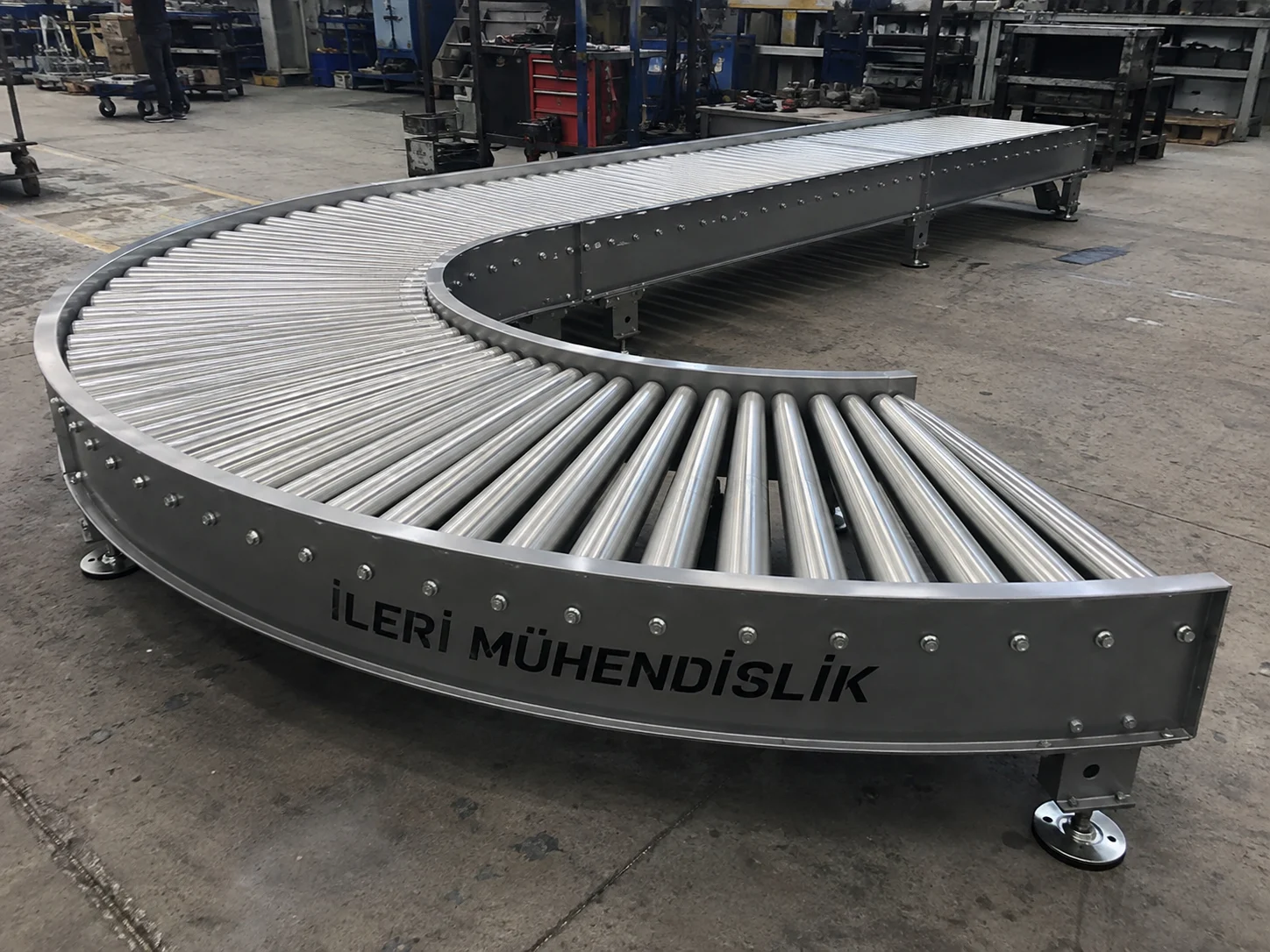

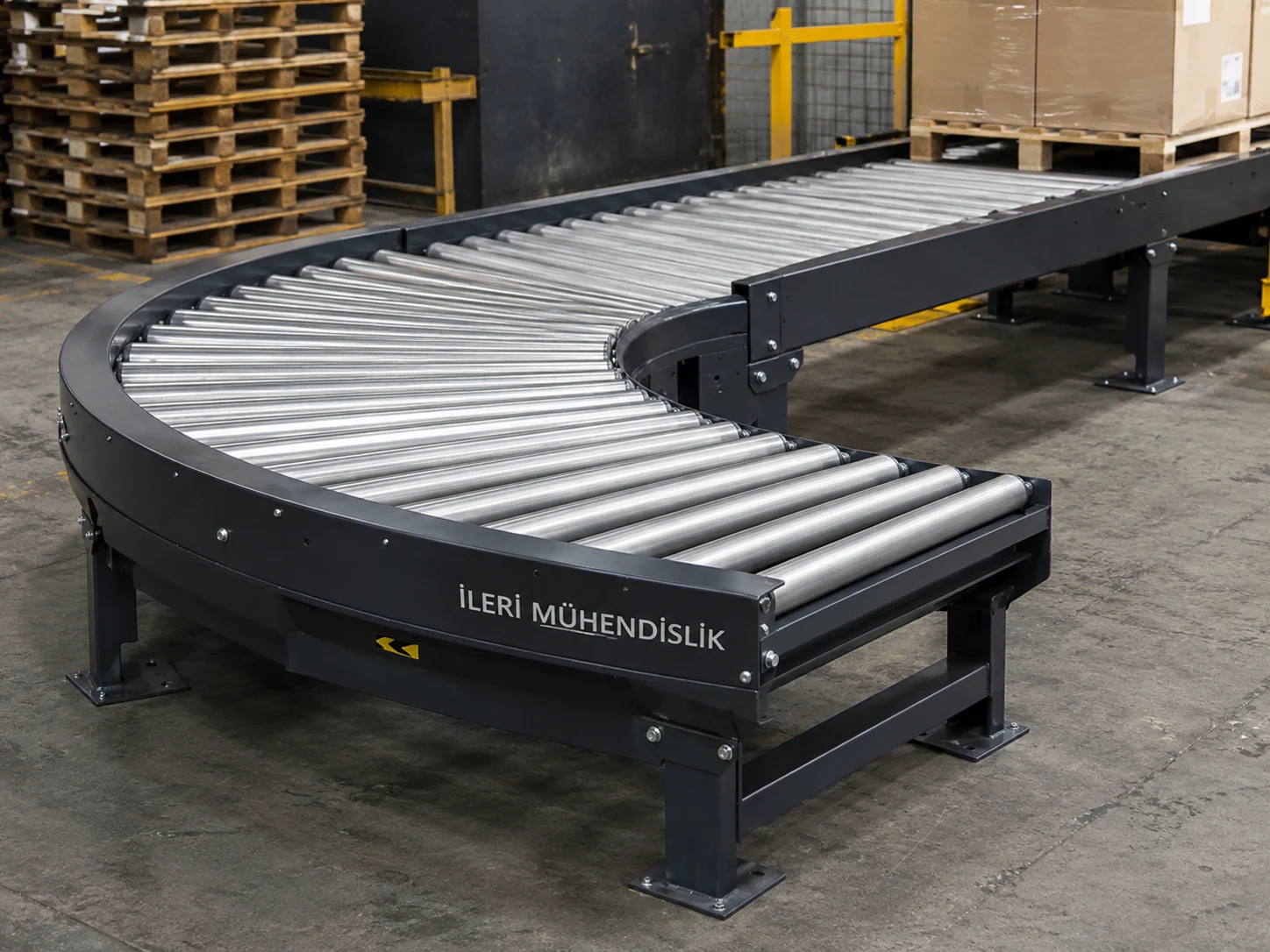

Dönüşlü rulolu konveyör, ürünlerin taşıma hattı üzerinde yön değiştirmesini sağlayan, özellikle 90 derece ve 180 derece dönüşlerin gerektiği üretim, depo ve lojistik hatlarında kullanılan konveyör sistemidir. Dönüş bölgesinde ürünün kontrollü ve dengeli ilerlemesi için konik rulolar, özel rulo dizilimleri veya projeye uygun farklı mekanik çözümler kullanılabilir.
Dönüşlü Rulolu Konveyör Nasıl Çalışır?

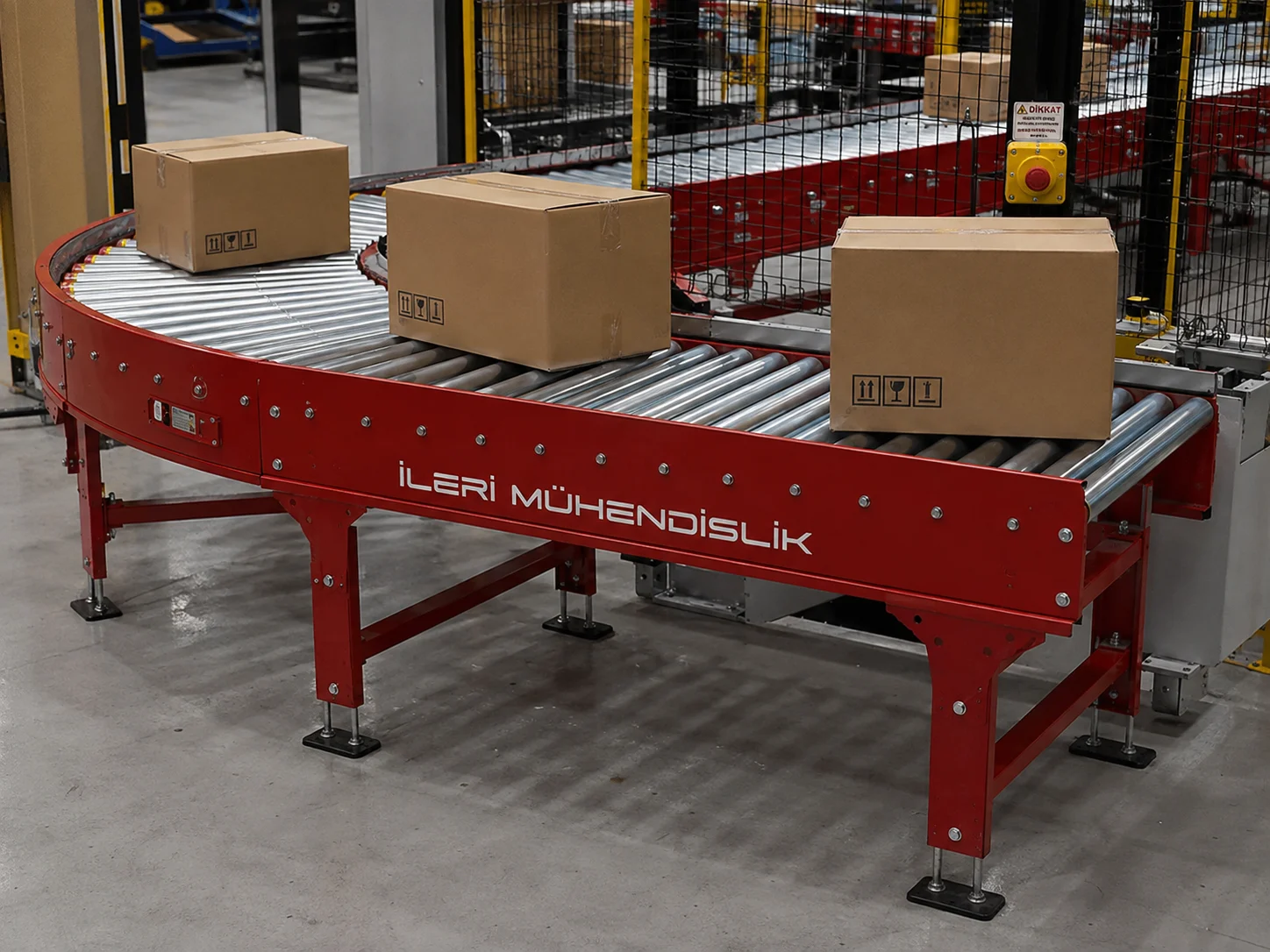

Dönüşlü rulolu konveyörlerde ürün, düz bir hat üzerinde ilerlerken belirli bir yarıçap içerisinde yön değiştirir. Dönüşün iç ve dış tarafındaki yol uzunlukları farklı olduğu için ruloların geometrisi ve dizilimi standart düz konveyörlerden farklıdır.
Konik rulolar kullanıldığında rulonun iç kısmı daha küçük, dış kısmı daha büyük çapta olur. Bu sayede ürünün dış tarafı daha uzun yol alırken iç tarafı daha kısa yol alır ve ürün dönüş boyunca daha dengeli şekilde ilerler.
90 Derece Dönüşlü Rulolu Konveyör

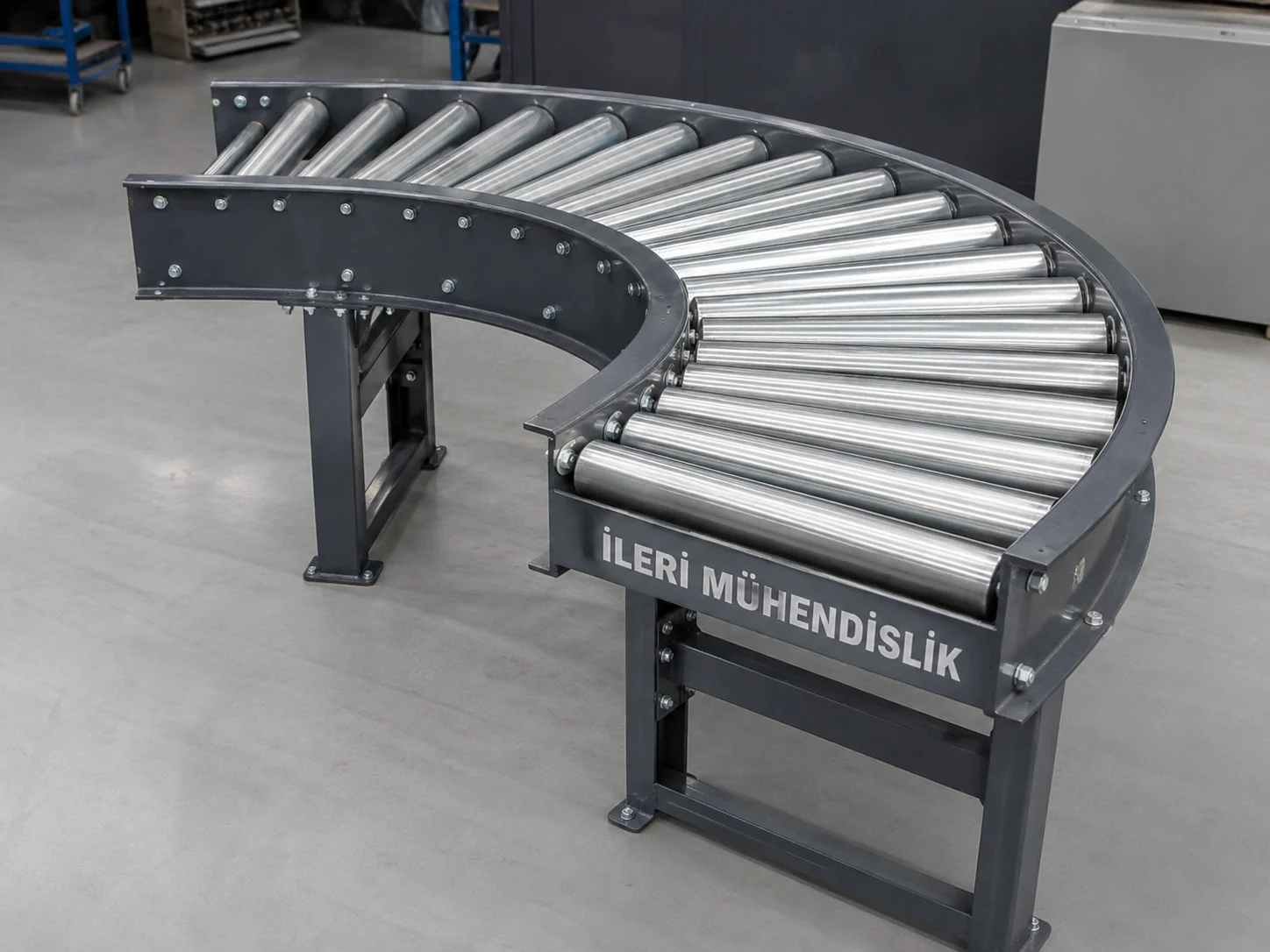

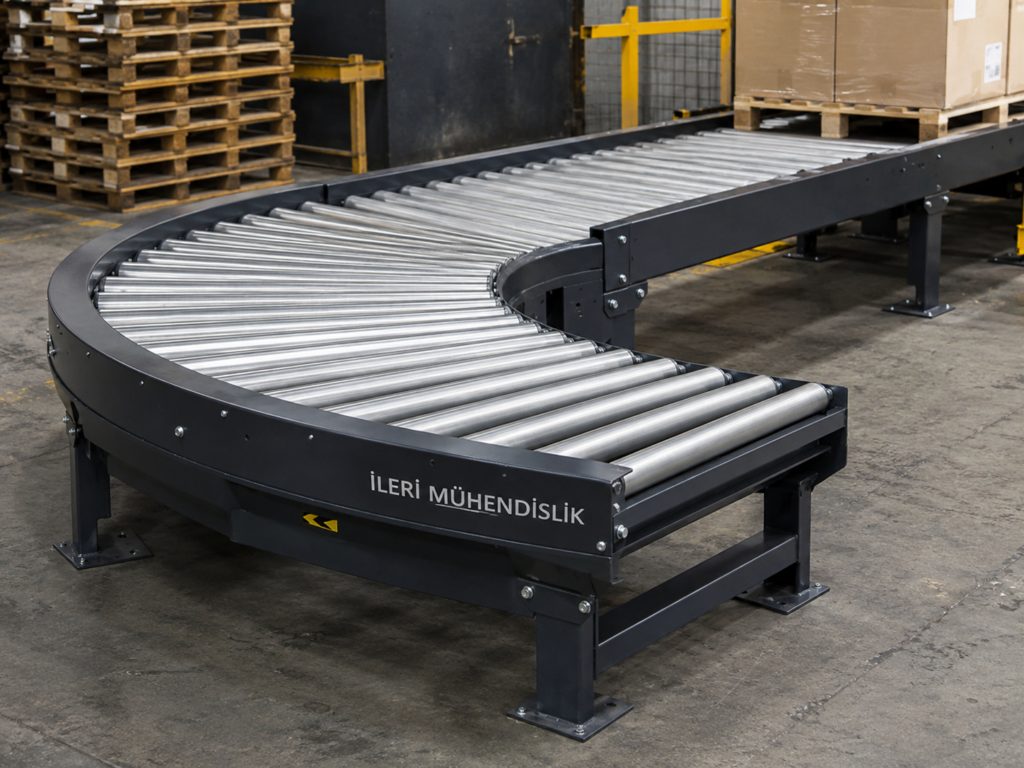

90 derece dönüşlü rulolu konveyör, üretim veya sevkiyat hattının dik açıyla yön değiştirmesi gereken uygulamalarda kullanılır. Fabrika yerleşiminde kolon, makine veya çalışma alanı gibi fiziksel engellerin etrafından geçmek için pratik bir çözüm sağlar.
90 derece dönüşlerde konveyör yarıçapı, ürünün boyutlarına göre yeterli büyüklükte seçilmelidir. Çok küçük yarıçap kullanılması uzun ürünlerin sıkışmasına veya konveyör dışına taşmasına neden olabilir.
180 Derece Dönüşlü Rulolu Konveyör

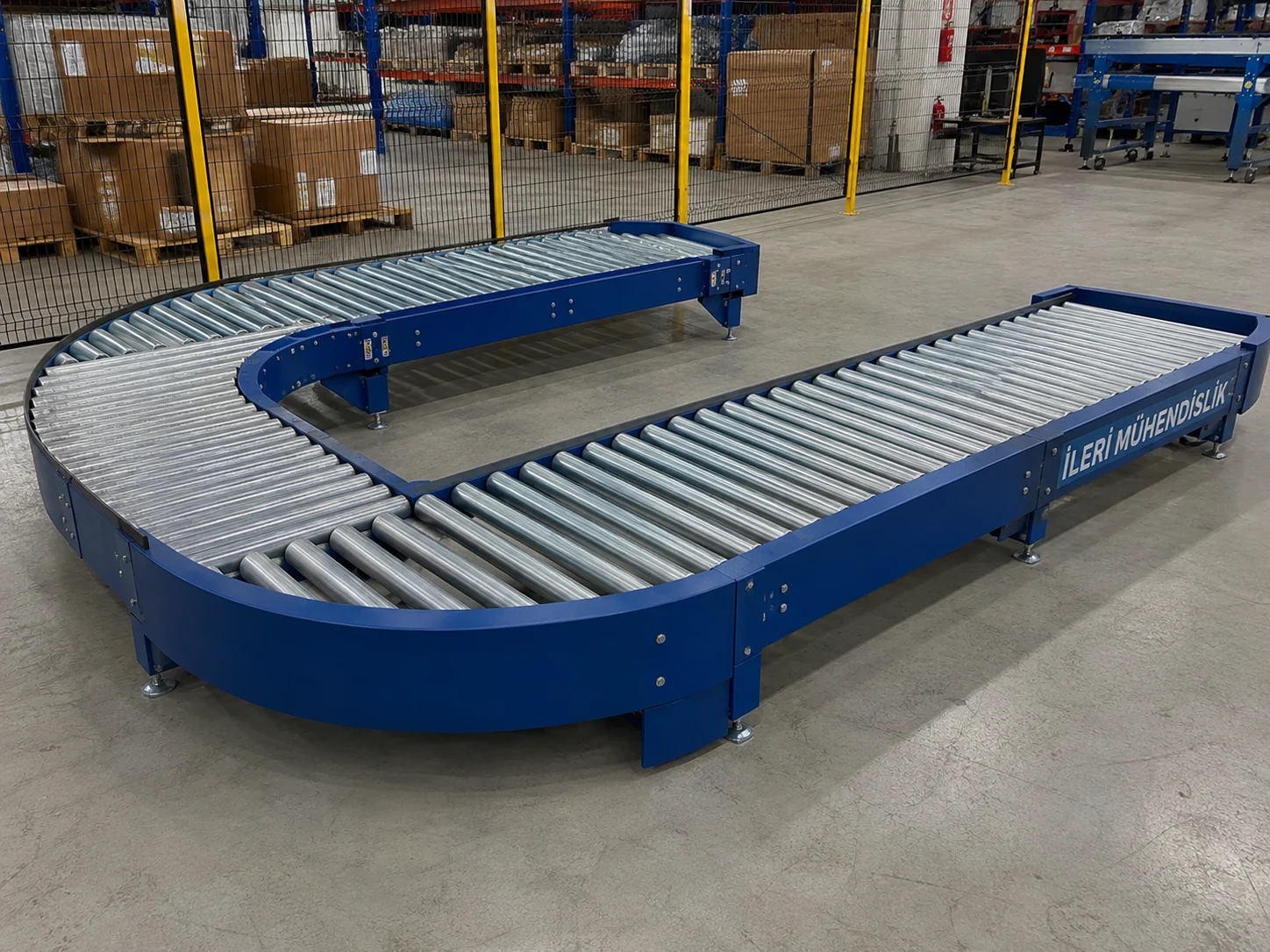

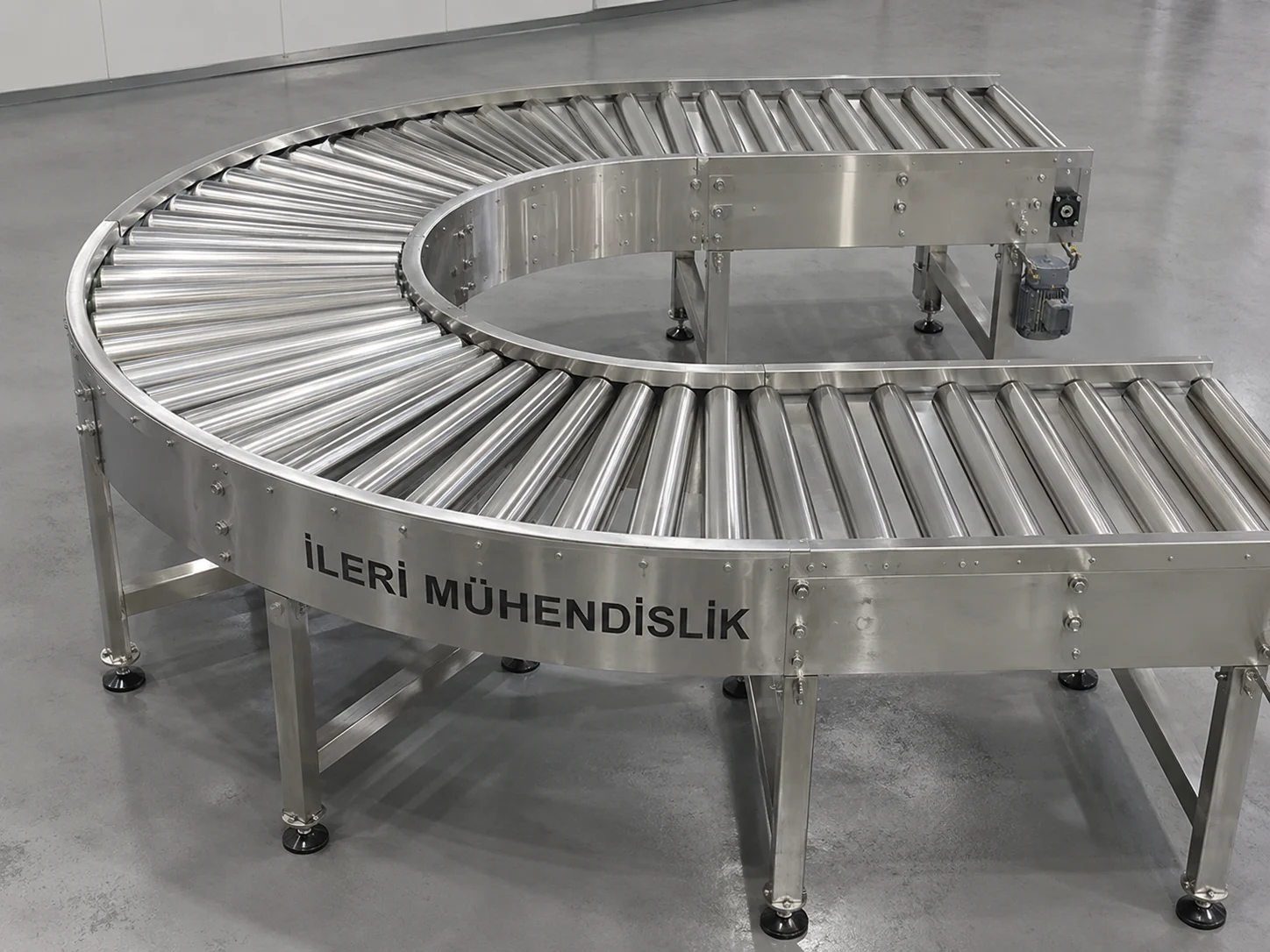

180 derece dönüşlü rulolu konveyör, hattın geri dönüş yapması gereken U şeklindeki yerleşimlerde tercih edilir. Özellikle uzun üretim hatlarının daha küçük bir alan içerisinde düzenlenmesine yardımcı olur.
Bu tür sistemlerde ürünün dönüş boyunca dengede kalması için iç ve dış rulo çapları, konveyör yarıçapı ve rulo aralığı birlikte değerlendirilmelidir.
Dönüşlü Rulolu Konveyörde Konik Rulo Kullanımı

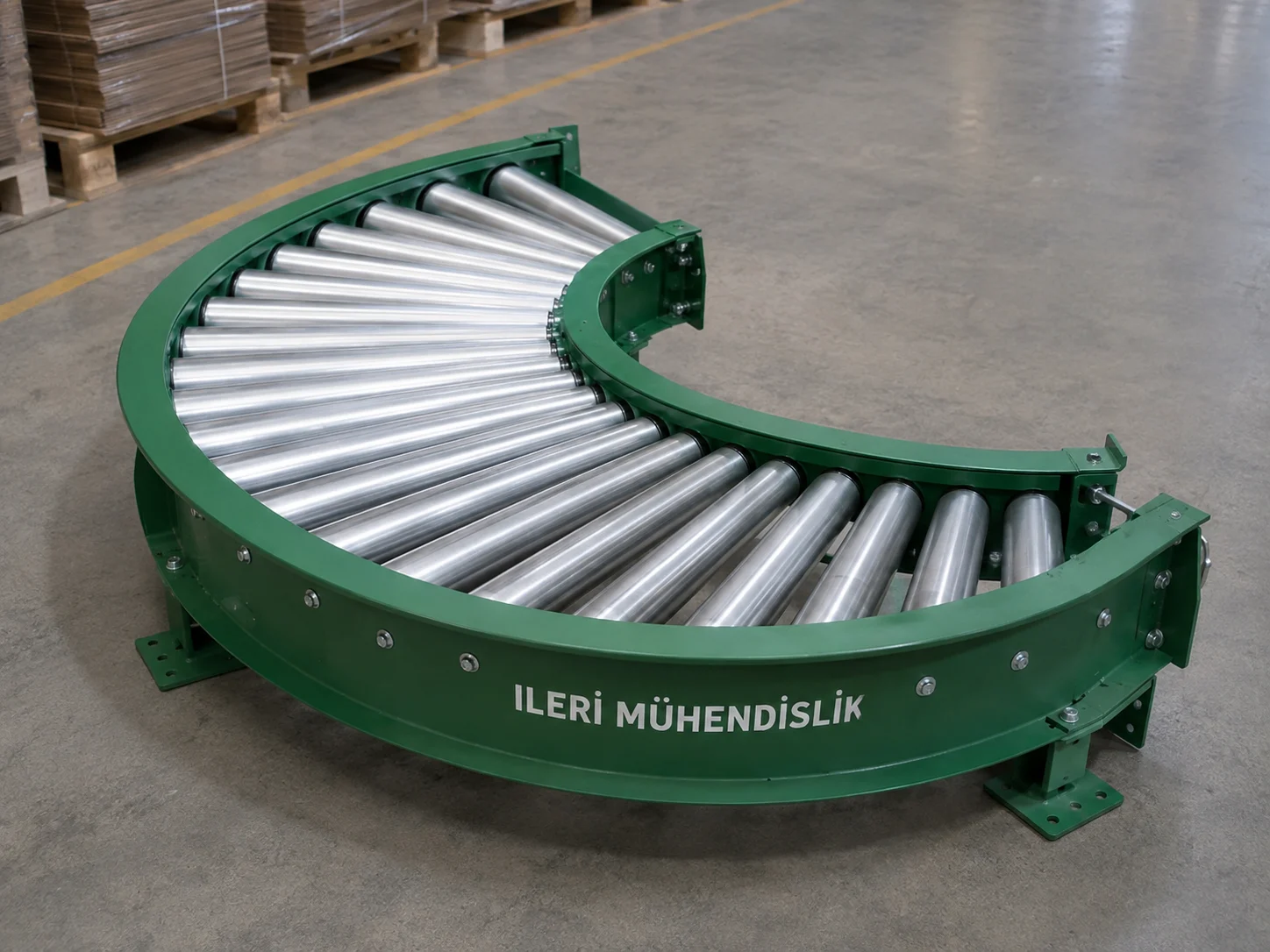

Dönüşlü sistemlerde en yaygın kullanılan rulo çeşitlerinden biri konik konveyör rulosudur. Konik rulonun çapı bir uçtan diğer uca doğru değiştiği için ürünün dönüş sırasında kendi ekseni etrafında uygun şekilde yönlenmesine yardımcı olur.
Konik rulo açısı, dönüş yarıçapı, rulo çalışma genişliği ve ürün taban ölçüsü birbiriyle uyumlu olmalıdır. Yanlış koniklik oranı ürünün dönüş sırasında dışa veya içe doğru sürüklenmesine neden olabilir.
Dönüşlü Konveyörde Rulo Aralığı Nasıl Belirlenir?
Düz rulolu konveyörlerde olduğu gibi dönüşlü sistemlerde de ürünün aynı anda yeterli sayıda rulo tarafından desteklenmesi gerekir. Genel tasarım yaklaşımında ürünün en az üç rulo üzerinde taşınması hedeflenir.
Ancak dönüş bölgesinde ürünün konveyöre temas geometrisi değiştiği için yalnızca düz hat ölçülerine göre rulo aralığı belirlemek yeterli olmayabilir. Ürünün eni, boyu ve taban rijitliği birlikte değerlendirilmelidir.
Dönüşlü Rulolu Konveyör Kullanım Alanları

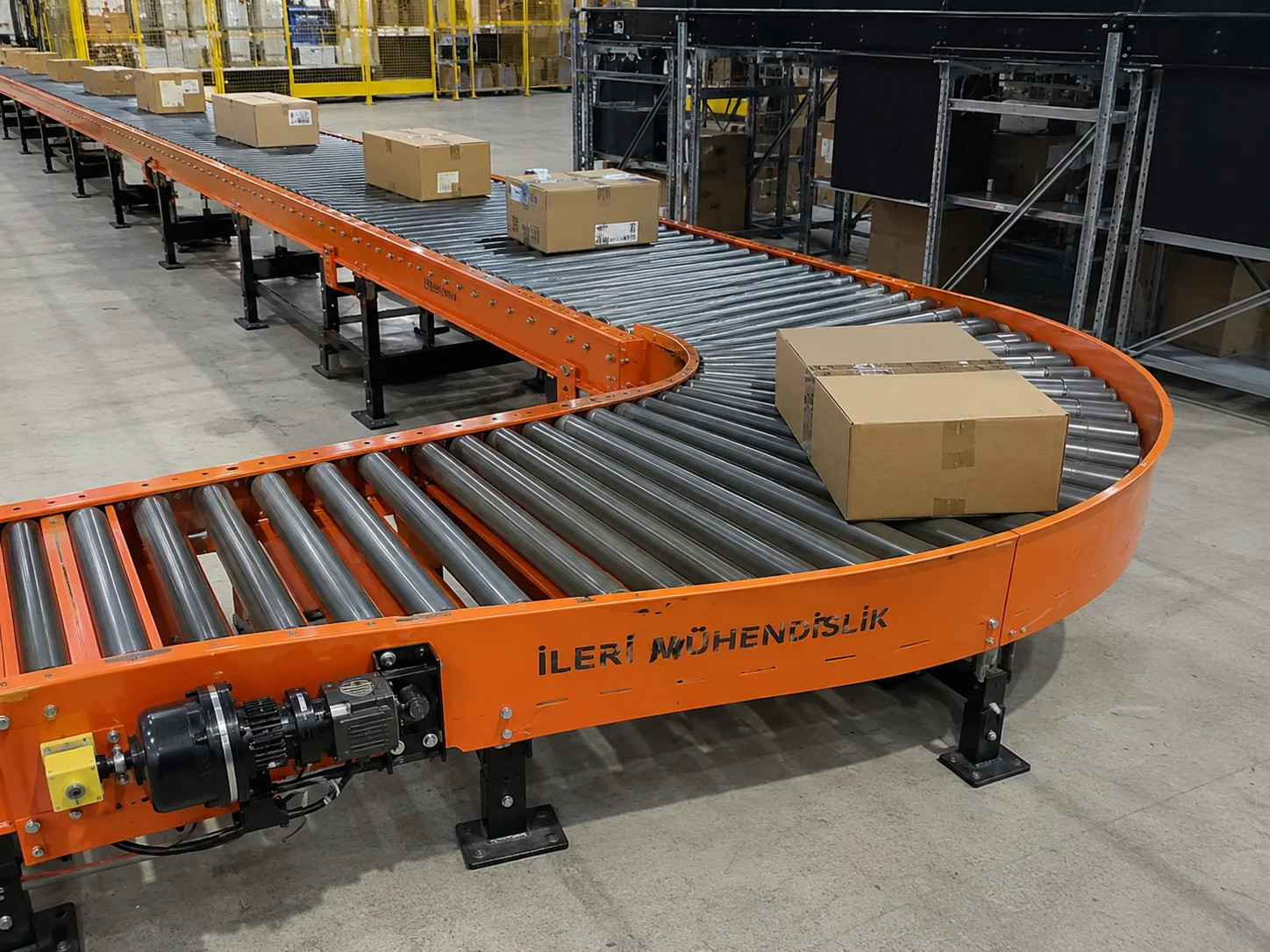

Dönüşlü rulolu konveyör sistemleri, taşıma hattının yön değiştirmesi gereken birçok farklı endüstride kullanılabilir.
- Koli ve kutu taşıma hatları
- Depo ve lojistik merkezleri
- Paketleme hatları
- Montaj sistemleri
- Sevkiyat alanları
- Üretim makineleri arasındaki transfer hatları
- Otomatik ayırma ve yönlendirme sistemleri
- Alan tasarrufu gereken tesis yerleşimleri
Dönüşlü Rulolu Konveyörde Tahrik Sistemi

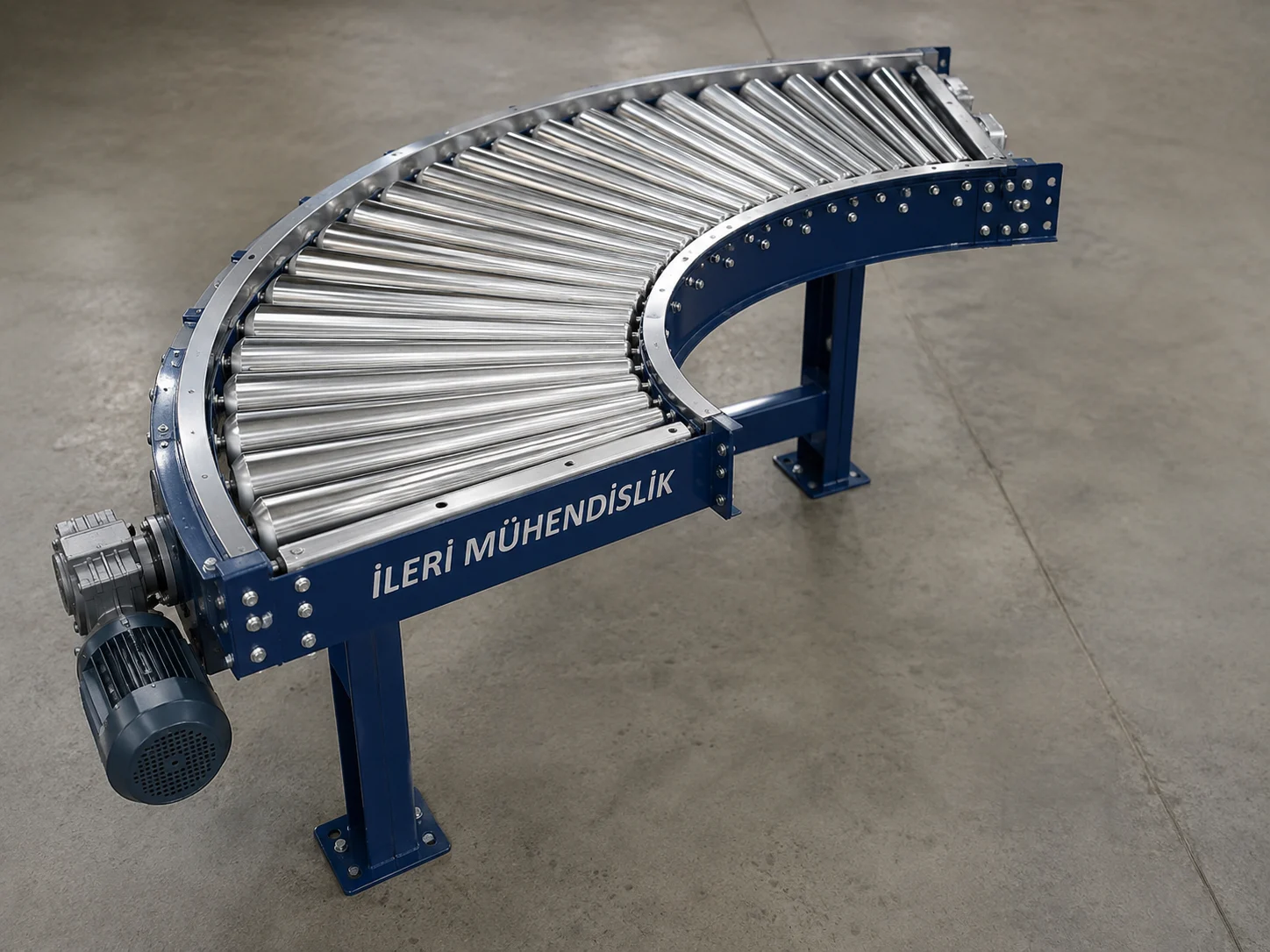

Dönüşlü konveyörler avare veya tahrikli olarak tasarlanabilir. Manuel veya yer çekimli taşımanın yeterli olduğu uygulamalarda avare rulolar kullanılabilir. Otomatik ve kontrollü taşıma isteniyorsa motorlu tahrik sistemi tercih edilir.
Tahrik sistemi olarak zincir, Poly-V kayış veya O-ring kullanılabilir. Kullanılacak yöntem ürün ağırlığına, istenen hıza ve rulo geometrisine göre belirlenmelidir.
Zincir Tahrikli Dönüşlü Rulolu Konveyör
Ağır kasa, palet veya metal parçaların taşındığı dönüşlü hatlarda zincir tahrikli rulolu konveyör yapısı kullanılabilir. Zincir aktarımı yüksek tork sağladığı için ağır ürünlerin dönüş bölgesinde kontrollü şekilde ilerlemesine yardımcı olur.
Poly-V ve O-Ring Tahrikli Dönüşlü Sistemler
Koli ve kutu gibi daha hafif ürünlerde Poly-V kayışlı rulolu konveyör veya O-Ring kayışlı rulolu konveyör tahrik yapıları kullanılabilir.
Bu sistemler daha sessiz çalışma avantajı sağlayabilir ve hızlı ürün transferi gereken uygulamalarda tercih edilebilir.
Dönüşlü Rulolu Konveyörde Şase Tasarımı
Dönüşlü konveyör şasesi dairesel geometriye uygun olarak üretilmelidir. İç ve dış şase parçalarının doğru yarıçapta hazırlanması, ruloların düzgün hizalanması açısından önemlidir.

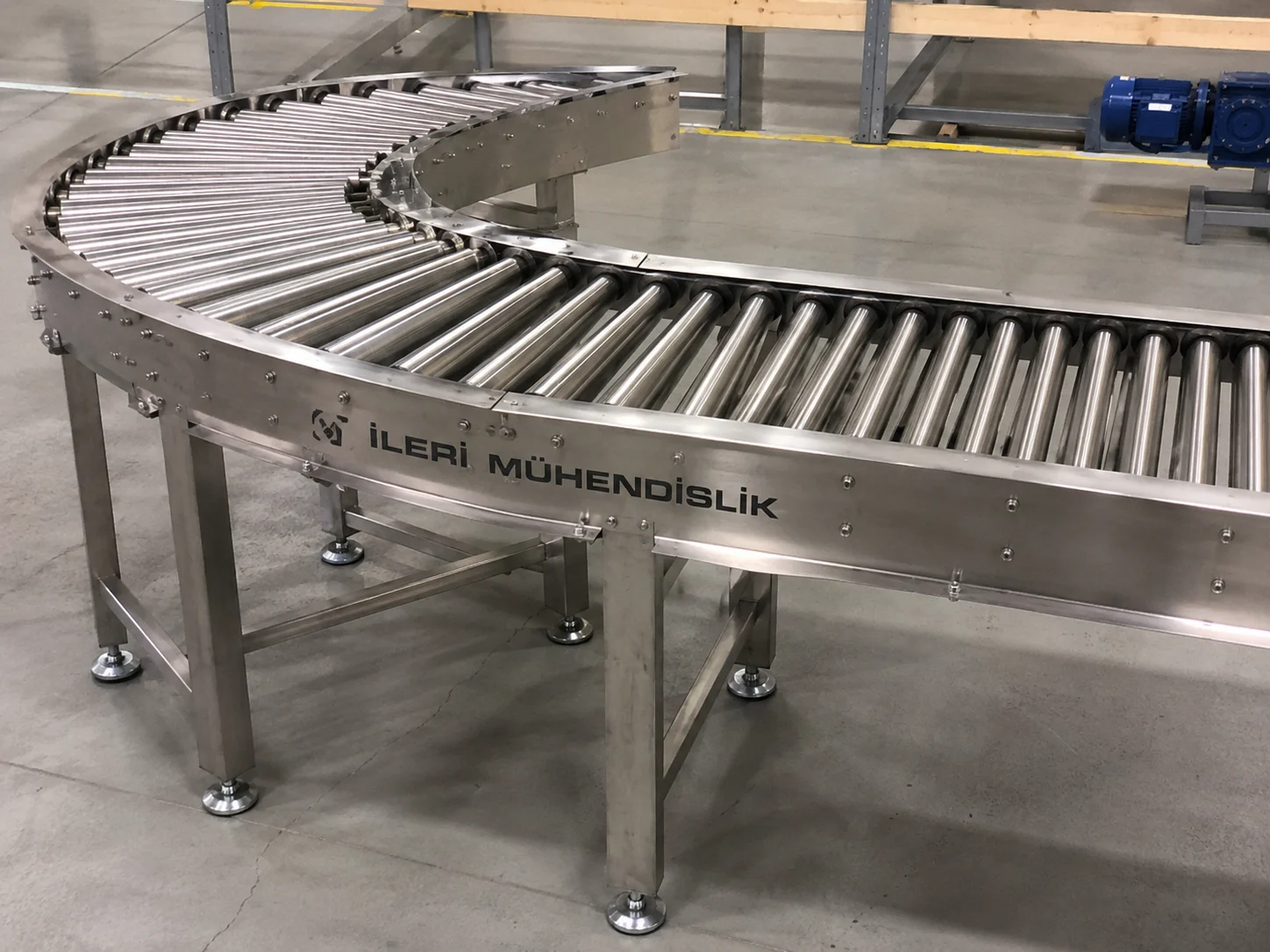

Şase boyalı çelik, galvanizli çelik, alüminyum veya paslanmaz malzemeden üretilebilir. Ağır yük uygulamalarında çelik şase, hafif ve modüler sistemlerde alüminyum profil, hijyen gerektiren ortamlarda ise paslanmaz malzeme tercih edilebilir.
Dönüşlü Rulolu Konveyörün Avantajları
- Üretim hattında yön değişikliği sağlar
- Fabrika alanının daha verimli kullanılmasına yardımcı olur
- 90° ve 180° dönüş çözümleri uygulanabilir
- Avare veya motorlu olarak üretilebilir
- Konik rulo ile dengeli ürün transferi sağlanabilir
- Sensör ve otomasyon sistemleriyle kullanılabilir
- Farklı şase ve rulo malzemeleriyle üretilebilir
- Mevcut rulolu konveyör hatlarına entegre edilebilir
Dönüşlü Rulolu Konveyör Tasarımında Dikkat Edilmesi Gerekenler
Dönüşlü konveyör tasarımında yalnızca dönüş açısının belirlenmesi yeterli değildir. Ürünün boyu, eni, taban şekli, ağırlığı ve dönüş sırasında sahip olacağı geometrik konum birlikte değerlendirilmelidir.
Özellikle uzun ürünlerde dönüş yarıçapı kritik öneme sahiptir. Ürün çok uzun ve dönüş yarıçapı küçükse ürünün köşeleri konveyör dışına taşabilir veya çevredeki ekipmanlara temas edebilir.
Dönüşlü Rulolu Konveyör Fiyatları
Dönüşlü rulolu konveyör fiyatları; dönüş açısı, iç ve dış yarıçap, çalışma genişliği, rulo tipi, konik rulo adedi, tahrik sistemi, şase malzemesi ve motor-redüktör özelliklerine göre değişir.
90 derece veya 180 derece sistemlerin maliyeti aynı olmayabileceği gibi, ürün ağırlığına göre kullanılan rulo ve şase yapısı da fiyatı doğrudan etkiler.
Projeye Özel Dönüşlü Rulolu Konveyör İmalatı
İleri Mühendislik olarak dönüşlü rulolu konveyör sistemlerini tesis yerleşimi, ürün ölçüsü, ürün ağırlığı ve hat geometrisine göre projelendiriyoruz. Dönüş açısı, yarıçap, rulo çalışma genişliği ve tahrik sistemi uygulamaya göre belirlenebilir.
Elinizde yerleşim çizimi veya yaklaşık ölçüler varsa Hızlı Teklif Al formu üzerinden iletebilirsiniz. Uygun dönüş yarıçapı ve rulo yapısını projenize göre belirleyebiliriz.
