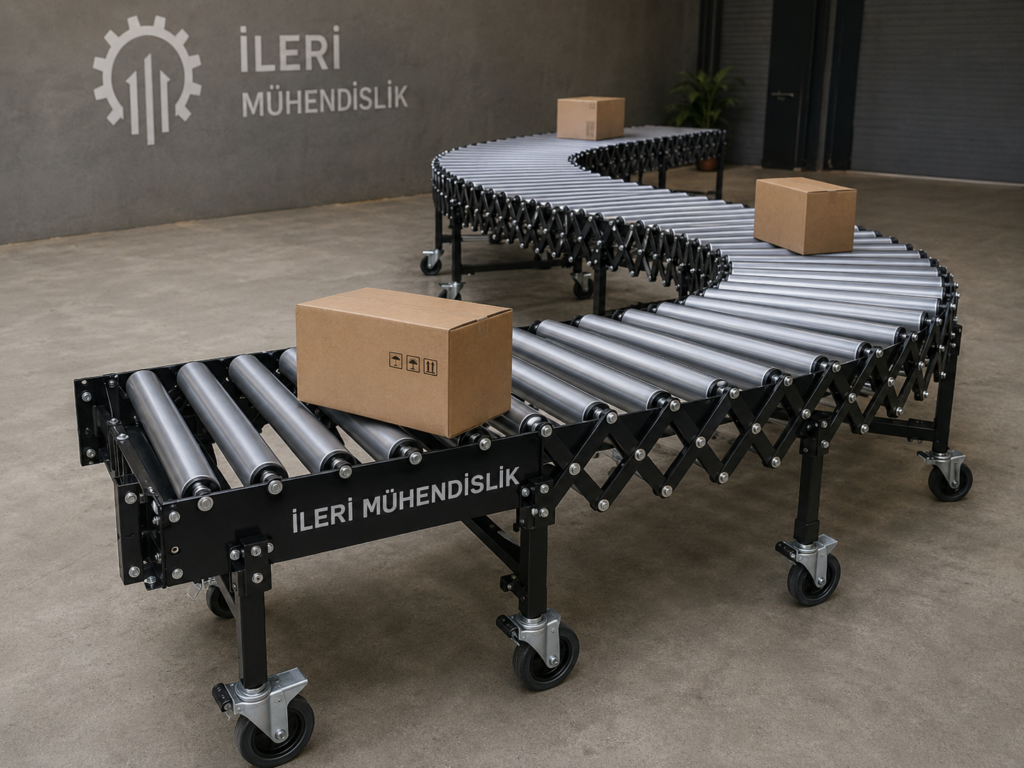

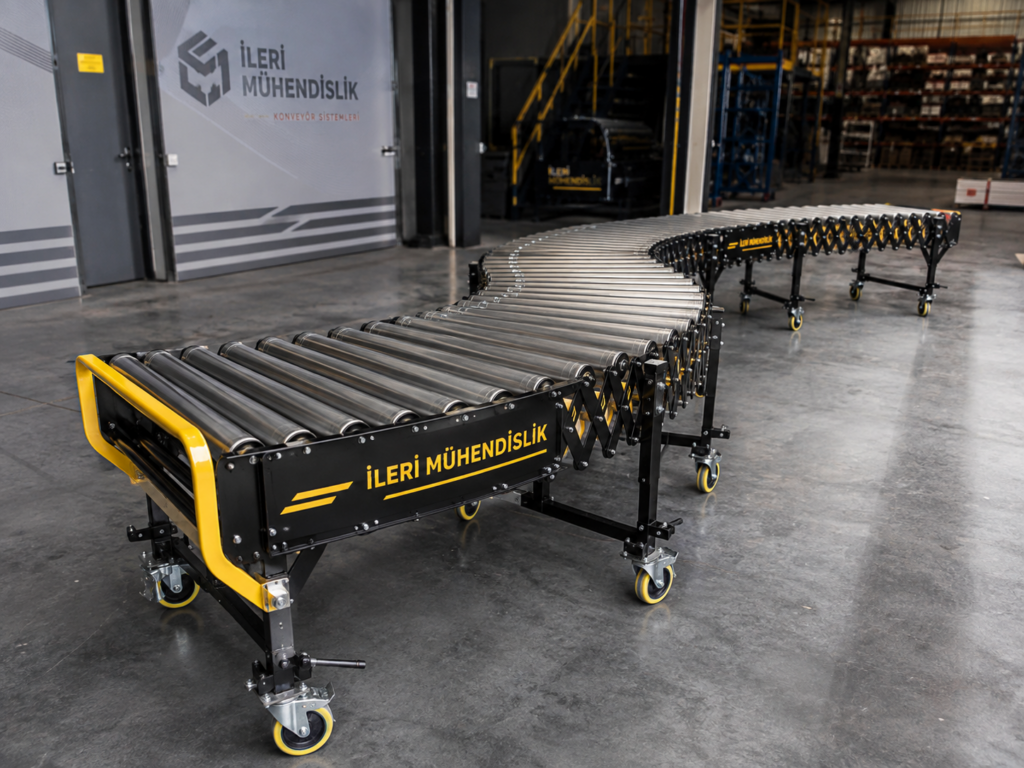

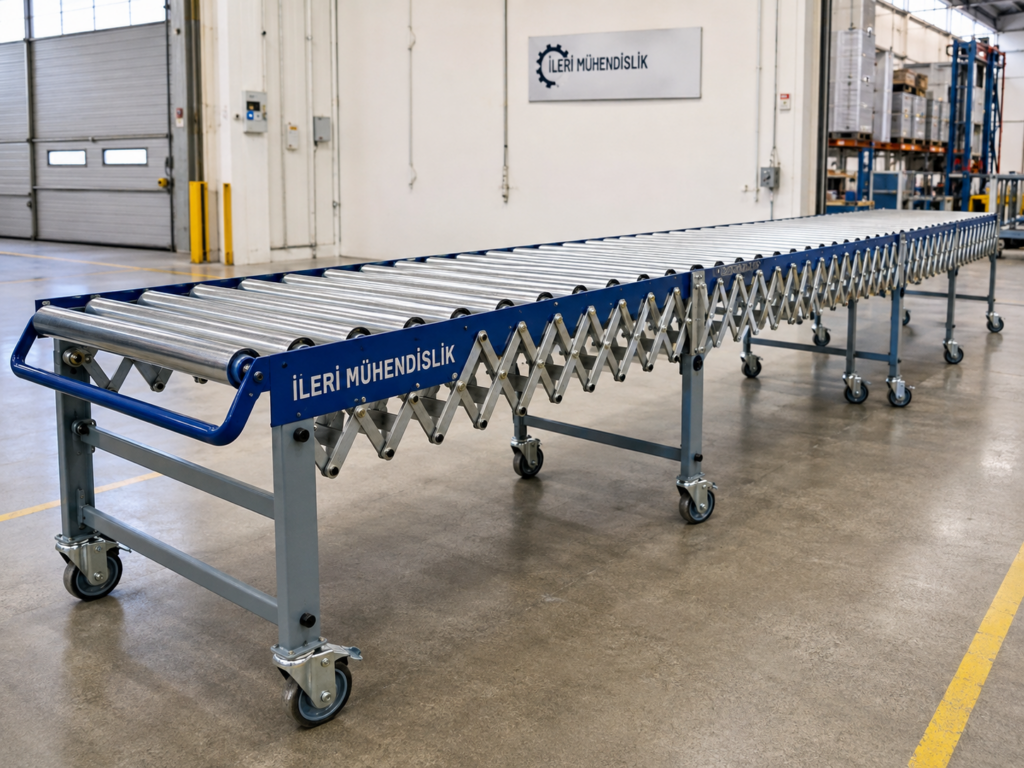

Akordiyon rulolu konveyör, ihtiyaç halinde uzatılıp kısaltılabilen, yönü değiştirilebilen ve farklı çalışma noktalarına kolayca taşınabilen esnek rulolu konveyör sistemidir. Özellikle araç yükleme ve boşaltma, depo içi ürün transferi, sevkiyat hatları ve geçici taşıma uygulamalarında pratik bir çözüm sunar.
Akordiyon Rulolu Konveyör Nasıl Çalışır?
Akordiyon rulolu konveyörlerde şase, birbirine mafsallı bağlantılarla bağlanan hareketli elemanlardan oluşur. Konveyör açıldığında toplam uzunluk artar, kapatıldığında ise daha kompakt hale gelir. Bu yapı sayesinde sabit konveyörlerde mümkün olmayan esnek hat düzenleri oluşturulabilir.
Konveyörün dönüş yapabilmesi için şase bağlantıları belirli açılarda hareket edebilir. Böylece kullanıcı konveyörü düz, hafif dönüşlü veya çalışma alanına uygun farklı geometrilerde konumlandırabilir.
Akordiyon Rulolu Konveyör Nerelerde Kullanılır?
Akordiyon rulolu konveyörler sabit hat kurulmasının gerekli olmadığı veya hattın sık sık yer değiştirdiği çalışma alanlarında tercih edilir.
- Kamyon ve tır yükleme alanları
- Araç boşaltma uygulamaları
- Depo ve lojistik merkezleri

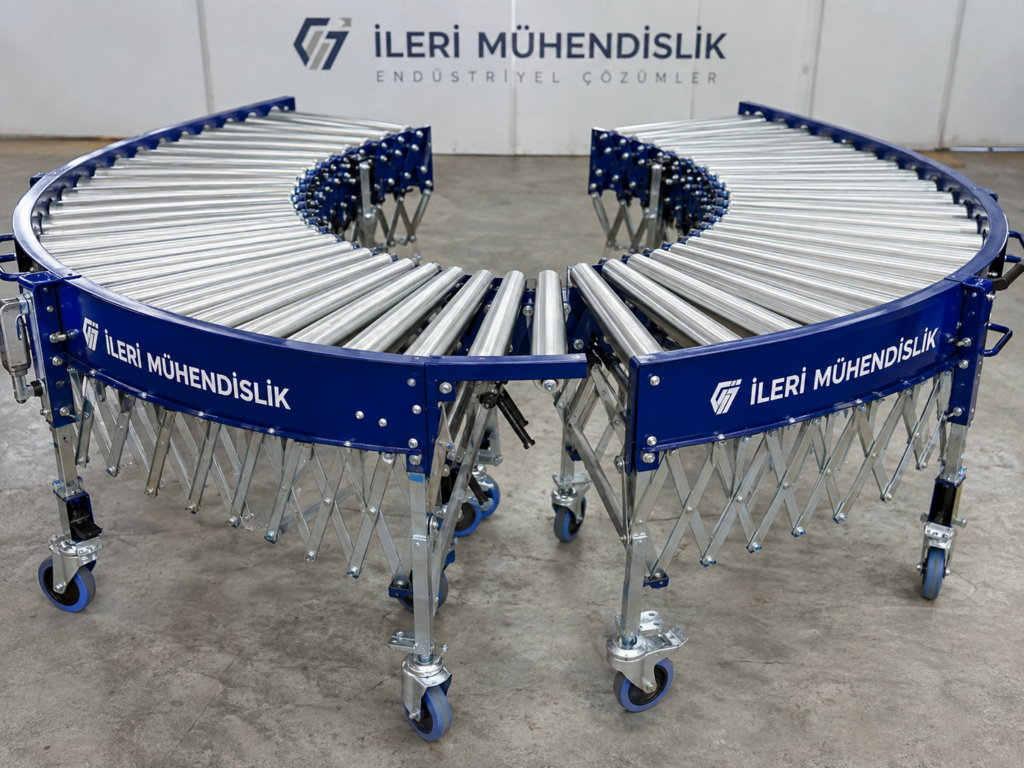

- Koli ve kutu taşıma hatları
- Kargo ve dağıtım merkezleri
- Geçici sevkiyat hatları
- Paketleme bölümleri
- Üretim hatlarında değişken ürün transferi
- Alan kısıtı bulunan çalışma bölgeleri

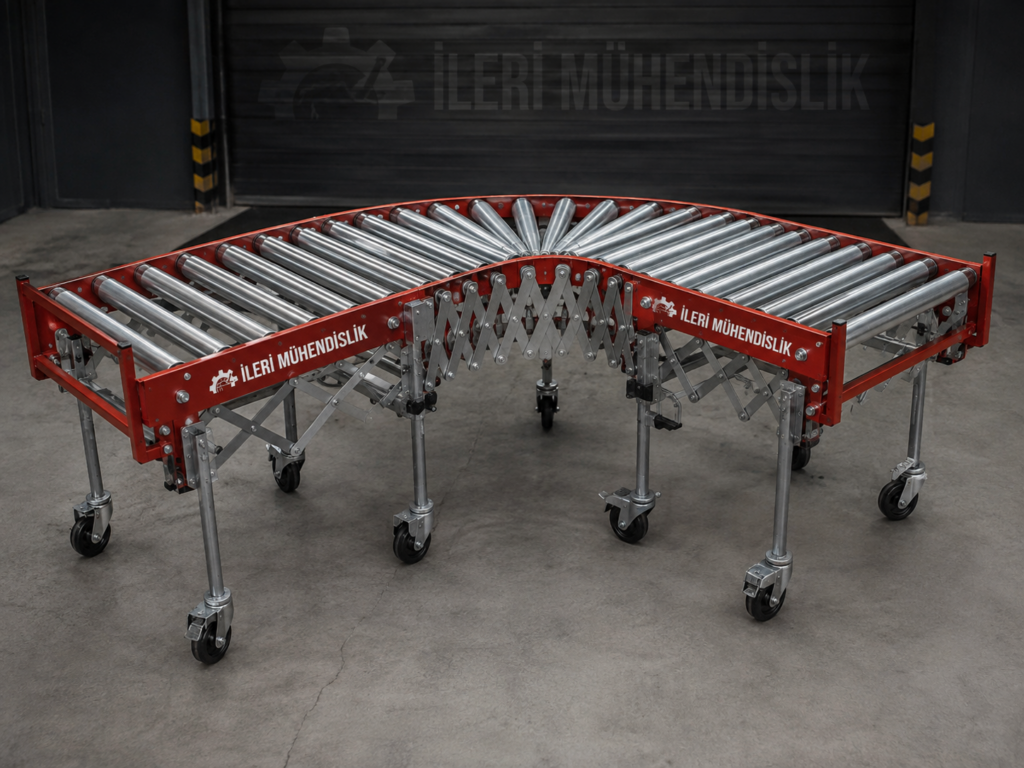

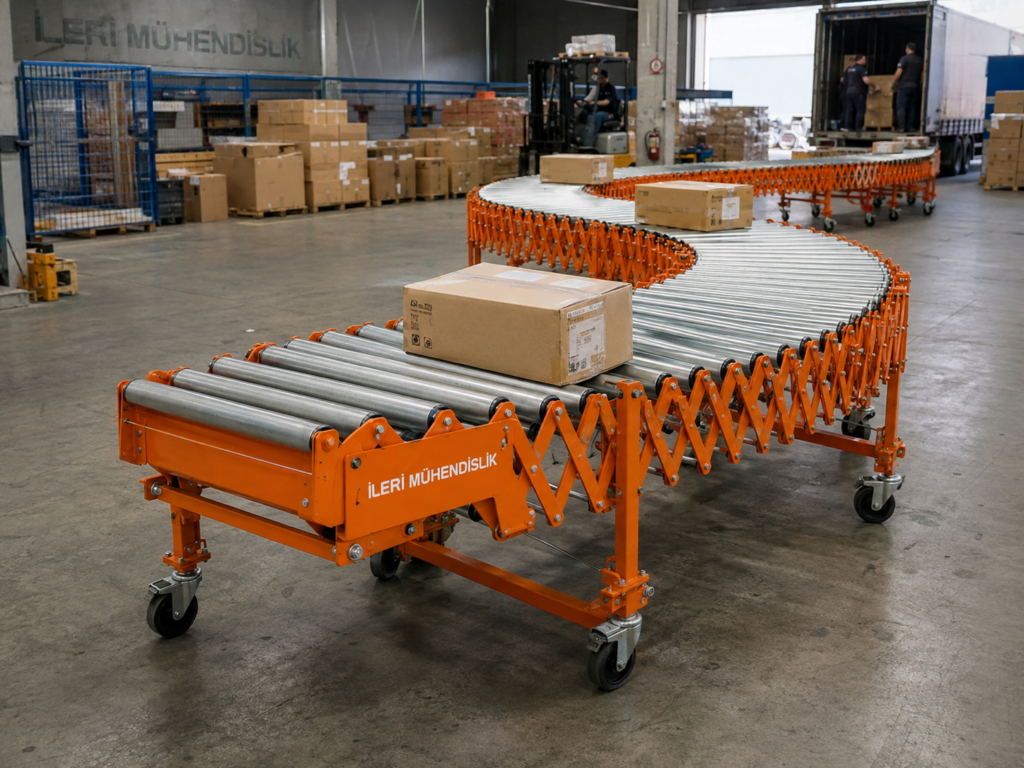

Araç Yükleme ve Boşaltmada Akordiyon Konveyör
Akordiyon rulolu konveyörlerin en önemli kullanım alanlarından biri kamyon, tır ve benzeri araçların yükleme ve boşaltma işlemleridir. Konveyör, ihtiyaç halinde aracın içine doğru uzatılabilir ve ürünlerin çalışanlar tarafından daha kısa mesafede taşınmasına yardımcı olabilir.
İşlem tamamlandığında konveyör kapatılarak daha az yer kaplaması sağlanır. Tekerlekli yapı sayesinde farklı kapılara veya yükleme noktalarına taşınabilir.
Akordiyon Rulolu Konveyörün Uzama ve Kısalma Yapısı
Akordiyon sistemin en önemli özelliği, kapalı ve açık konum arasında önemli ölçüde uzunluk değişimi sağlayabilmesidir. Toplam uzama oranı kullanılan şase geometrisi, bağlantı elemanları ve rulo aralıklarına göre değişir.
Konveyör açıldıkça rulolar arasındaki merkez mesafesi de değişebilir. Bu nedenle taşınacak ürünün taban uzunluğu, sistemin maksimum açık konumundaki rulo aralığı dikkate alınarak değerlendirilmelidir.
Akordiyon Rulolu Konveyörde Rulo Aralığı
Standart rulolu konveyörlerde olduğu gibi akordiyon konveyörlerde de ürünün yeterli sayıda rulo tarafından desteklenmesi gerekir. Ancak akordiyon sistem açıldığında rulo aralıkları büyüyebileceği için tasarımda maksimum açıklık durumu dikkate alınmalıdır.
Küçük koli veya kutular taşınacaksa rulo adımının ürünün rulolar arasına düşmesine izin vermeyecek şekilde seçilmesi gerekir. Rulo aralığı hakkında daha ayrıntılı bilgi için rulo aralığı nasıl hesaplanır? sayfamızı inceleyebilirsiniz.
Akordiyon Rulolu Konveyörde Rulo Seçimi

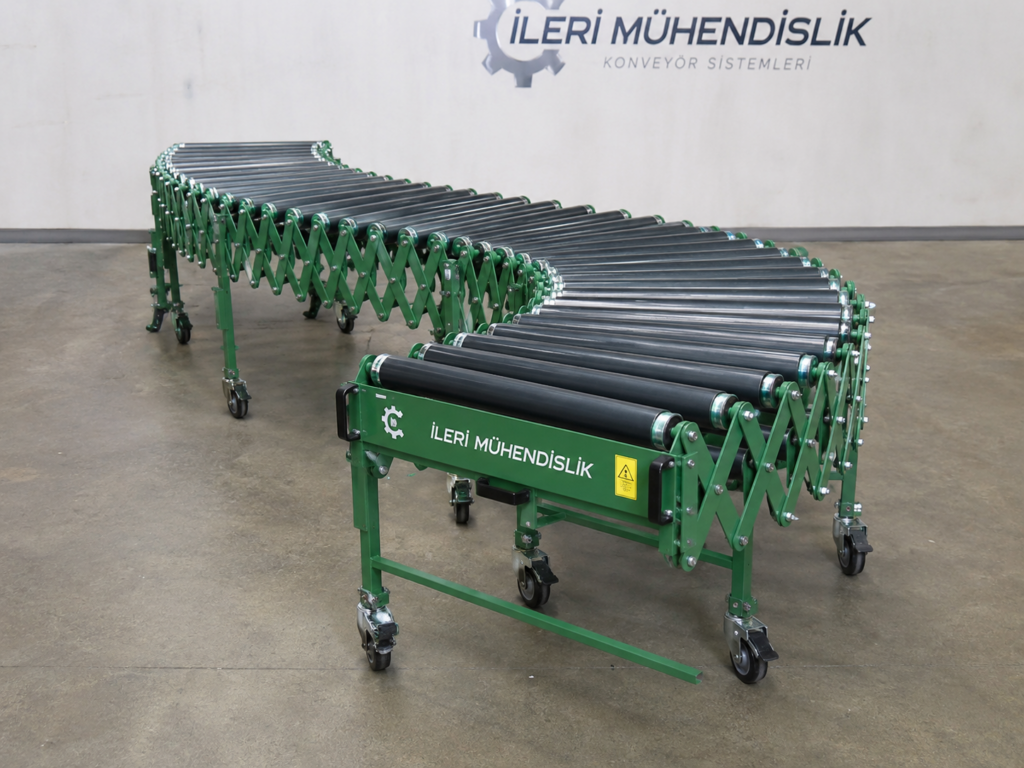

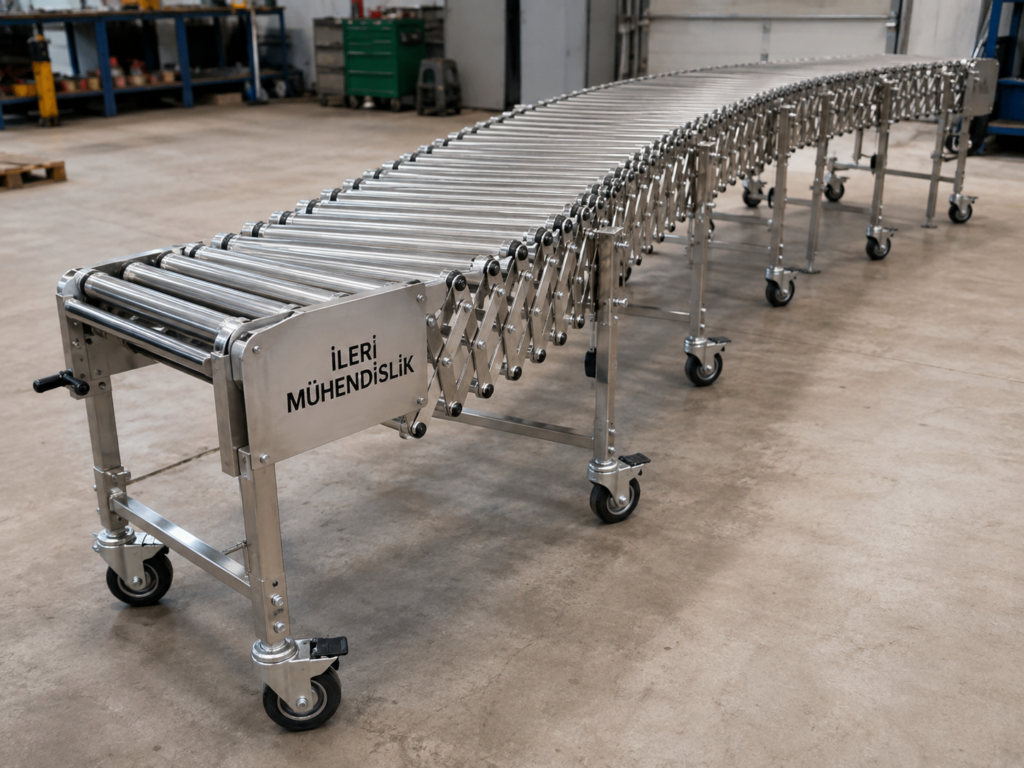

Akordiyon konveyörlerde galvanizli çelik, paslanmaz, PVC veya farklı malzemelerden üretilmiş rulolar kullanılabilir. Rulo çapı ve mil yapısı taşınacak ürünün ağırlığına göre belirlenmelidir.
Hafif koli ve kutuların taşındığı uygulamalarda düşük ağırlıklı rulolar sistemin hareket ettirilmesini kolaylaştırabilir. Daha ağır ürünlerde ise daha yüksek taşıma kapasiteli rulo ve şase yapısı gerekir.
Rulo seçeneklerini konveyör ruloları bölümümüzden inceleyebilirsiniz.

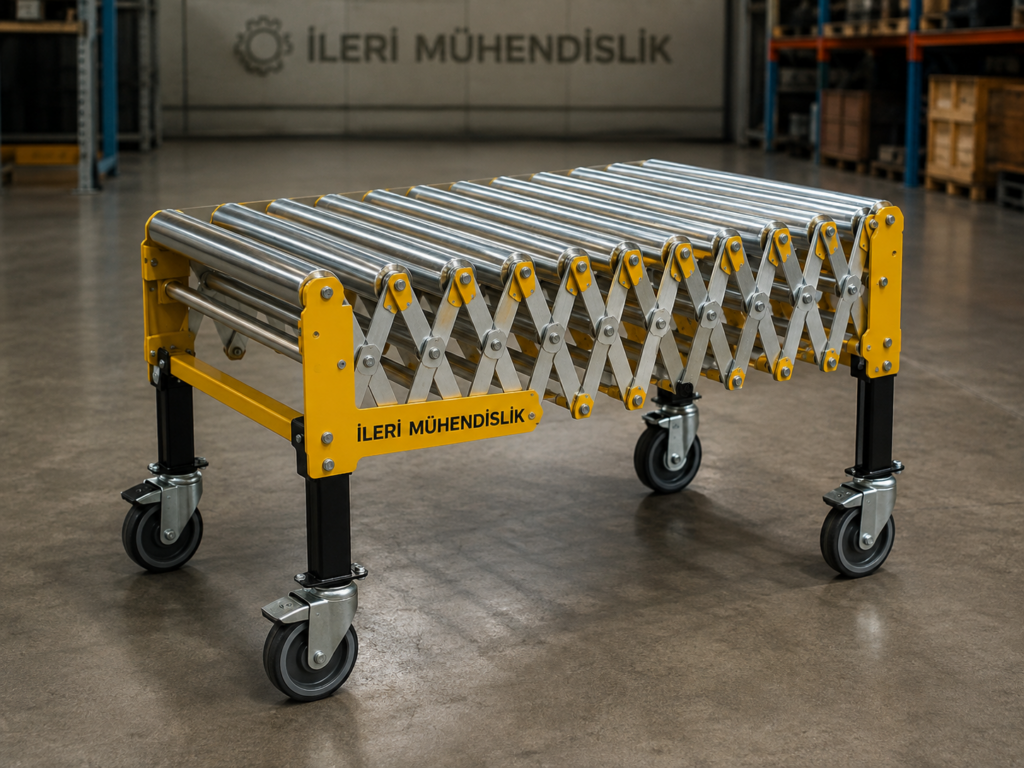

Tekerlekli Akordiyon Rulolu Konveyör
Akordiyon konveyörler çoğunlukla tekerlekli ayak sistemiyle üretilir. Tekerlekler sayesinde konveyör bir çalışma alanından diğerine kolayca taşınabilir.
Çalışma sırasında konveyörün istem dışı hareket etmesini engellemek amacıyla frenli tekerlekler kullanılabilir. Ağır sistemlerde tekerlek çapı ve taşıma kapasitesi toplam konveyör ağırlığına göre seçilmelidir.
Yüksekliği Ayarlanabilir Akordiyon Konveyör
Farklı araç kasaları veya çalışma tezgâhlarıyla kullanılacak sistemlerde yüksekliği ayarlanabilir ayak yapısı tercih edilebilir. Böylece konveyör giriş ve çıkış yüksekliği farklı kullanım noktalarına göre ayarlanabilir.
Yükseklik ayarı mekanik pim, teleskopik profil, vidalı ayar mekanizması veya projeye özel farklı sistemlerle yapılabilir.
Avare Akordiyon Rulolu Konveyör
En yaygın akordiyon konveyör yapılarından biri avare rulolu sistemdir. Bu tipte rulolar motorla tahrik edilmez. Ürün operatör kuvvetiyle veya uygun eğim kullanılarak hareket ettirilir.
Avare rulolu konveyör çalışma prensibiyle benzer şekilde, basit ve düşük bakım ihtiyacına sahip bir taşıma çözümü sunar.
Motorlu Akordiyon Rulolu Konveyör
Ürünlerin otomatik ilerlemesi gereken uygulamalarda motorlu akordiyon konveyör sistemleri de kullanılabilir. Bu tür sistemlerin mekanik ve elektrik tasarımı standart avare akordiyon sistemlere göre daha karmaşıktır.
Hareketli şase yapısı nedeniyle enerji ve tahrik aktarımının konveyörün uzama-kısalma hareketine uyum sağlaması gerekir. Bu nedenle motorlu sistemler kullanım amacına göre özel olarak projelendirilmelidir.
Akordiyon Rulolu Konveyörün Avantajları
- Uzayıp kısalabilen esnek yapı
- Kullanılmadığında daha az alan kaplaması
- Tekerlekli sistemle kolay taşınabilmesi
- Düz ve dönüşlü hat şeklinde kullanılabilmesi
- Araç yükleme ve boşaltmaya uygunluk
- Farklı çalışma noktalarında kullanılabilmesi
- İhtiyaca göre yüksekliğinin ayarlanabilmesi
- Avare veya özel motorlu sistem seçenekleri
Akordiyon Rulolu Konveyör ile Teleskopik Konveyör Arasındaki Fark
Akordiyon rulolu konveyör mafsallı ve esnek şase yapısıyla uzarken, teleskopik konveyör sistemlerinde bölümler birbirinin içine girip çıkar. Akordiyon sistemlerin önemli avantajı yalnızca uzunluğunun değil, hat yönünün de değiştirilebilmesidir.
Teleskopik rulolu konveyör ise genellikle daha doğrusal hareket eden ve belirli bir hat ekseninde uzayıp kısalan sistem olarak kullanılır.
Akordiyon ve Esnek Rulolu Konveyör Arasındaki Fark
Akordiyon rulolu konveyör ve esnek rulolu konveyör ifadeleri birçok uygulamada benzer sistemler için kullanılabilir. Her iki sistem de yön değiştirebilen ve uzunluğu ayarlanabilen taşıma ekipmanlarını ifade eder.
Teknik tasarımda ise taşıma kapasitesi, rulo malzemesi, şase yapısı ve uzama oranına göre farklı modeller oluşturulabilir.
Akordiyon Rulolu Konveyör Seçerken Nelere Dikkat Edilmelidir?
Sistem seçilirken kapalı ve açık konveyör uzunluğu, çalışma genişliği, taşınacak ürünün taban ölçüsü ve ağırlığı, çalışma yüksekliği ve taşıma kapasitesi belirlenmelidir.
Ayrıca konveyörün ne sıklıkla hareket ettirileceği, zemin yapısı ve maksimum dönüş ihtiyacı da tekerlek ve şase tasarımını etkiler.
Akordiyon Rulolu Konveyör Fiyatları
Akordiyon rulolu konveyör fiyatları; kapalı ve açık uzunluk, rulo çalışma genişliği, rulo tipi, toplam rulo sayısı, şase malzemesi, tekerlek sayısı, yükseklik ayar sistemi ve taşıma kapasitesine göre değişir.
Motorlu veya özel fren sistemli uygulamalarda ek mekanik ve elektrik ekipmanları maliyeti etkileyebilir. Bu nedenle doğru fiyatlandırma için çalışma ölçülerinin bilinmesi gerekir.
Projeye Özel Akordiyon Rulolu Konveyör İmalatı
İleri Mühendislik olarak akordiyon rulolu konveyör sistemlerini taşınacak ürünün ölçüsü, ağırlığı, açık-kapalı uzunluk ihtiyacı ve çalışma ortamına göre projelendirebiliriz. Rulo çapı, şase yapısı, tekerlek tipi ve çalışma yüksekliği uygulamaya göre belirlenebilir.
Kapalı uzunluk, istenen maksimum açık uzunluk, rulo çalışma genişliği ve ürün bilgilerini Hızlı Teklif Al formu üzerinden iletebilirsiniz.
