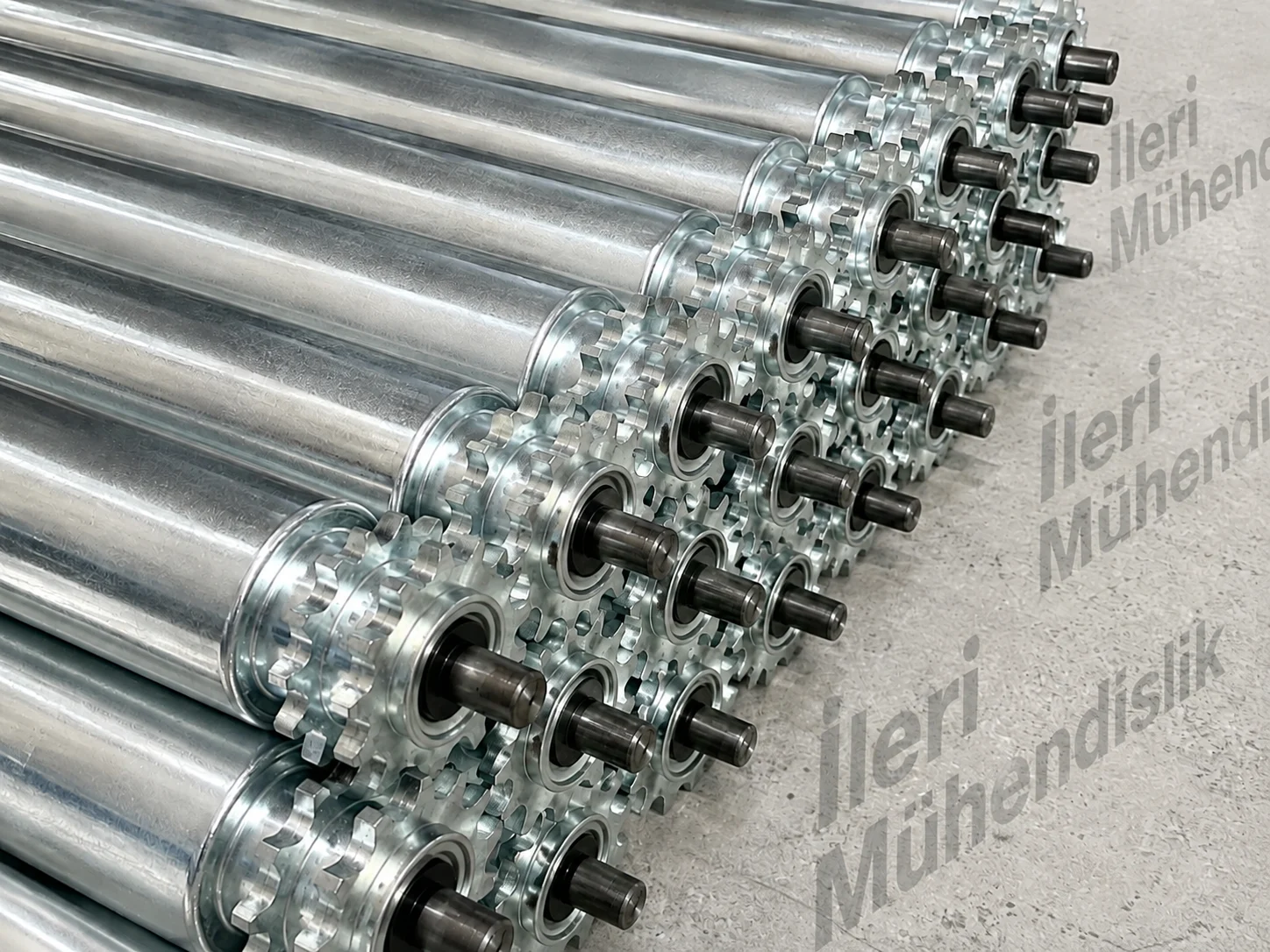

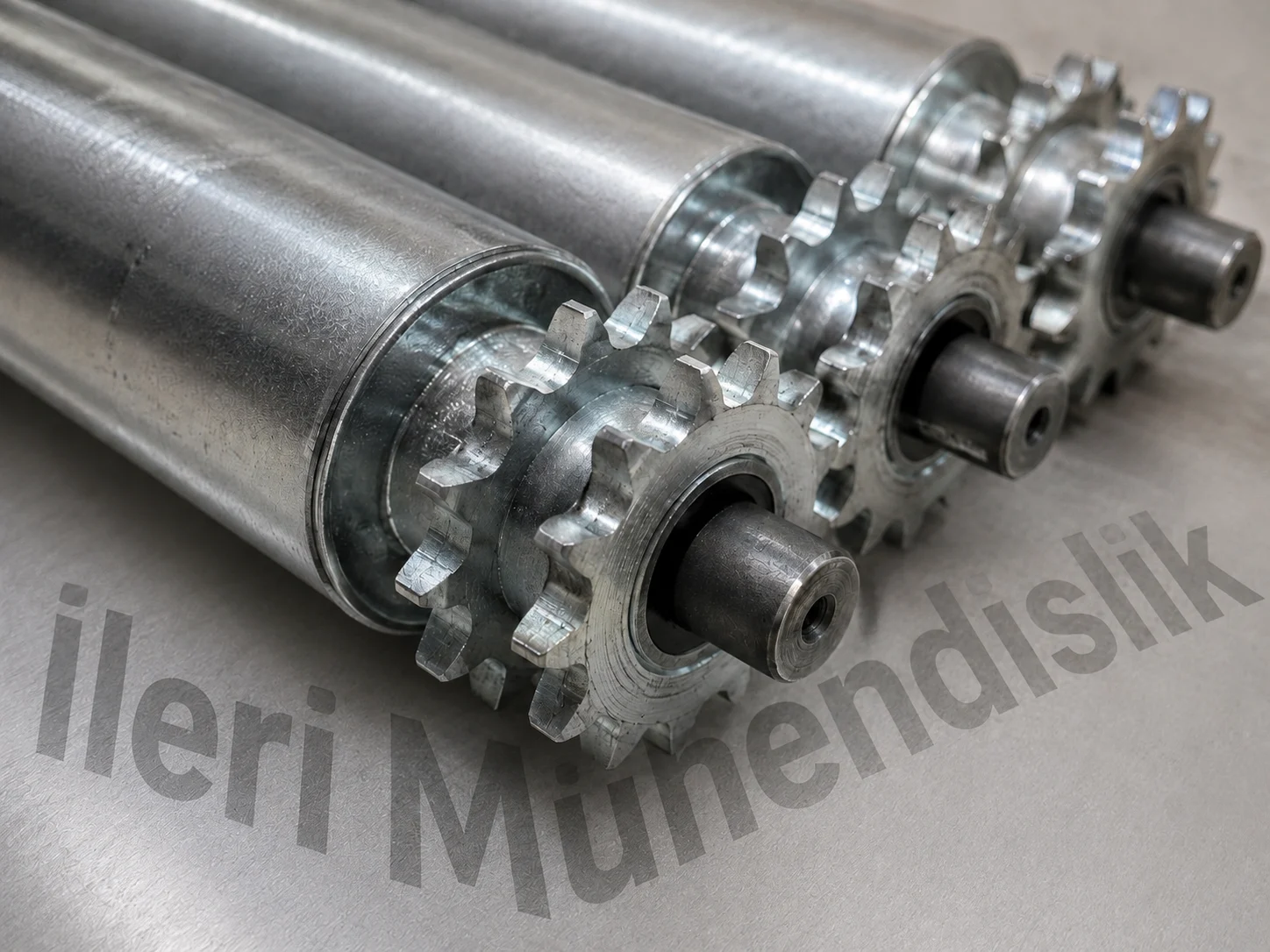

Zincir dişli konveyör rulosu, motor ve redüktörden alınan hareketin zincir ve dişli sistemiyle rulolara aktarılması için kullanılan tahrikli konveyör rulosudur. Ağır yük, palet, kasa, metal parça ve benzeri ürünlerin kontrollü şekilde taşındığı rulolu konveyörlerde yaygın olarak kullanılır. Rulo çapı, dişli ölçüsü, mil yapısı ve rulman seçimi taşınacak yüke ve sistem geometrisine göre belirlenmelidir.
Zincir Dişli Konveyör Rulosu Nedir?
Zincir dişli konveyör rulolarında rulo uçlarından birine veya iki tarafına zincir dişlisi monte edilir. Motor-redüktörden gelen dönme hareketi zincir üzerinden ruloya aktarılır. Bir rulodan diğer ruloya zincir bağlantısı yapılarak birden fazla rulo aynı tahrik sistemiyle döndürülebilir.
Bu yapı özellikle yüksek tork gerektiren ve kayışlı sistemlerin yetersiz kalabileceği uygulamalarda tercih edilir.
Zincir Dişli Konveyör Rulosu Nasıl Çalışır?
Motor-redüktör çıkışındaki tahrik dişlisi zinciri hareket ettirir. Zincir, rulo üzerindeki dişliye bağlı olduğu için rulo dönmeye başlar. Diğer rulolar da aynı zincir hattı veya rulolar arası aktarma zincirleri sayesinde tahrik edilir.
Sistemin düzgün çalışması için zincir gerginliği, dişli eksenleri ve ruloların paralelliği önemlidir. Hatalı hizalama zincirin hızlı aşınmasına, ses yapmasına veya dişliden çıkmasına neden olabilir.
Zincir Dişli Rulo Nerelerde Kullanılır?

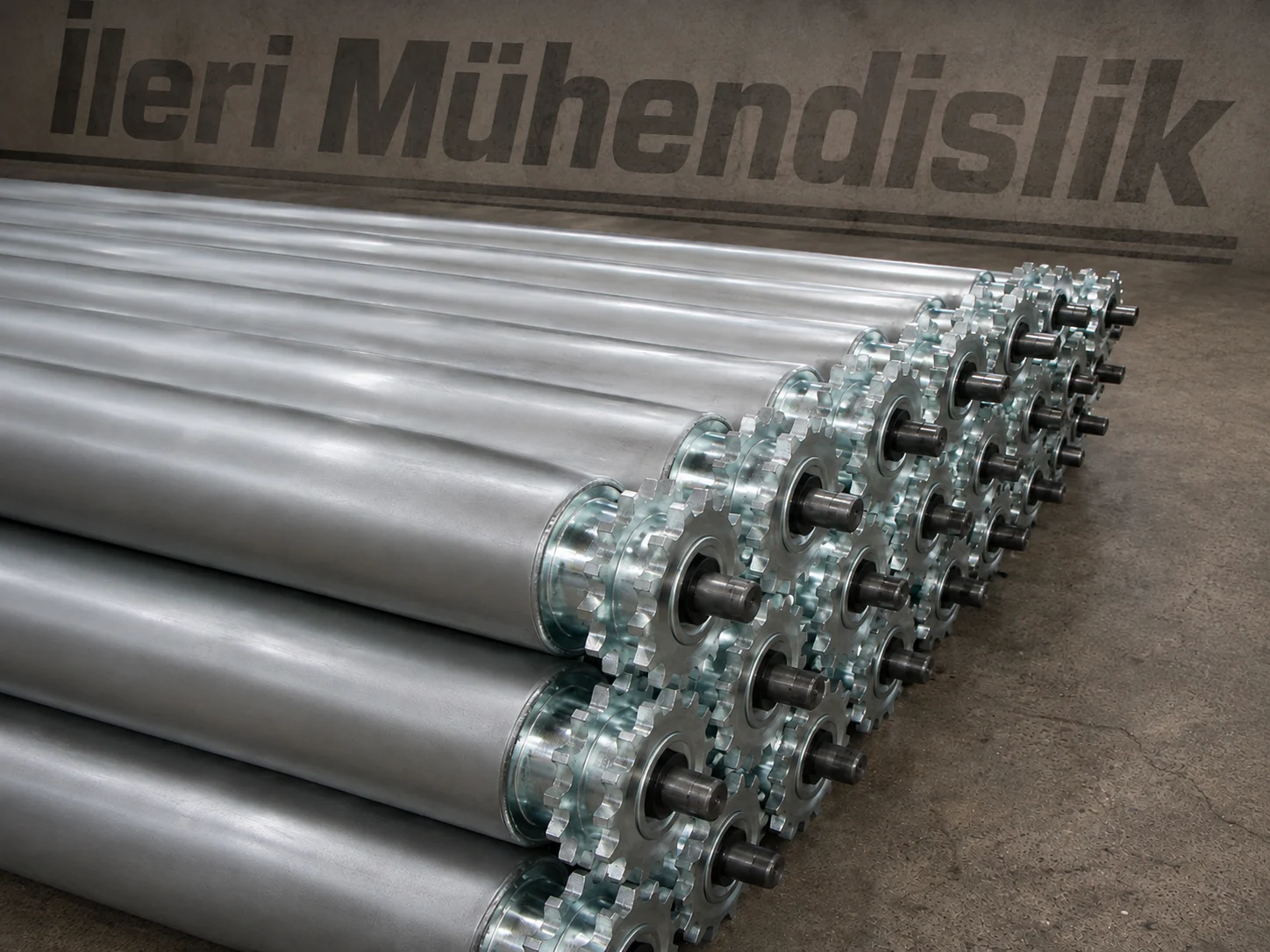

Zincir tahrikli rulolar özellikle yüksek taşıma kapasitesi ve güçlü mekanik aktarım gereken sistemlerde kullanılır.
- Palet rulolu konveyörler
- Ağır yük taşıma hatları
- Metal parça transfer sistemleri
- Ahşap kasa ve sandık taşıma
- Otomotiv üretim hatları
- Makine giriş ve çıkış konveyörleri
- Depo ve lojistik sistemleri
- Robotlu paletleme hatları
- Ağır hizmet tipi otomasyon konveyörleri
Tek Dişli Konveyör Rulosu
Tek dişli konveyör rulosunda rulo üzerinde bir adet zincir dişlisi bulunur. Bu yapı bazı tahrik düzenlerinde ana zincirin doğrudan tüm rulolar üzerinden ilerlediği sistemlerde kullanılabilir.
Tek dişli yapı daha sade bir mekanik düzen sunabilir. Ancak sistemin nasıl zincirleneceği konveyör uzunluğu, bakım ihtiyacı ve toplam yük dikkate alınarak belirlenmelidir.

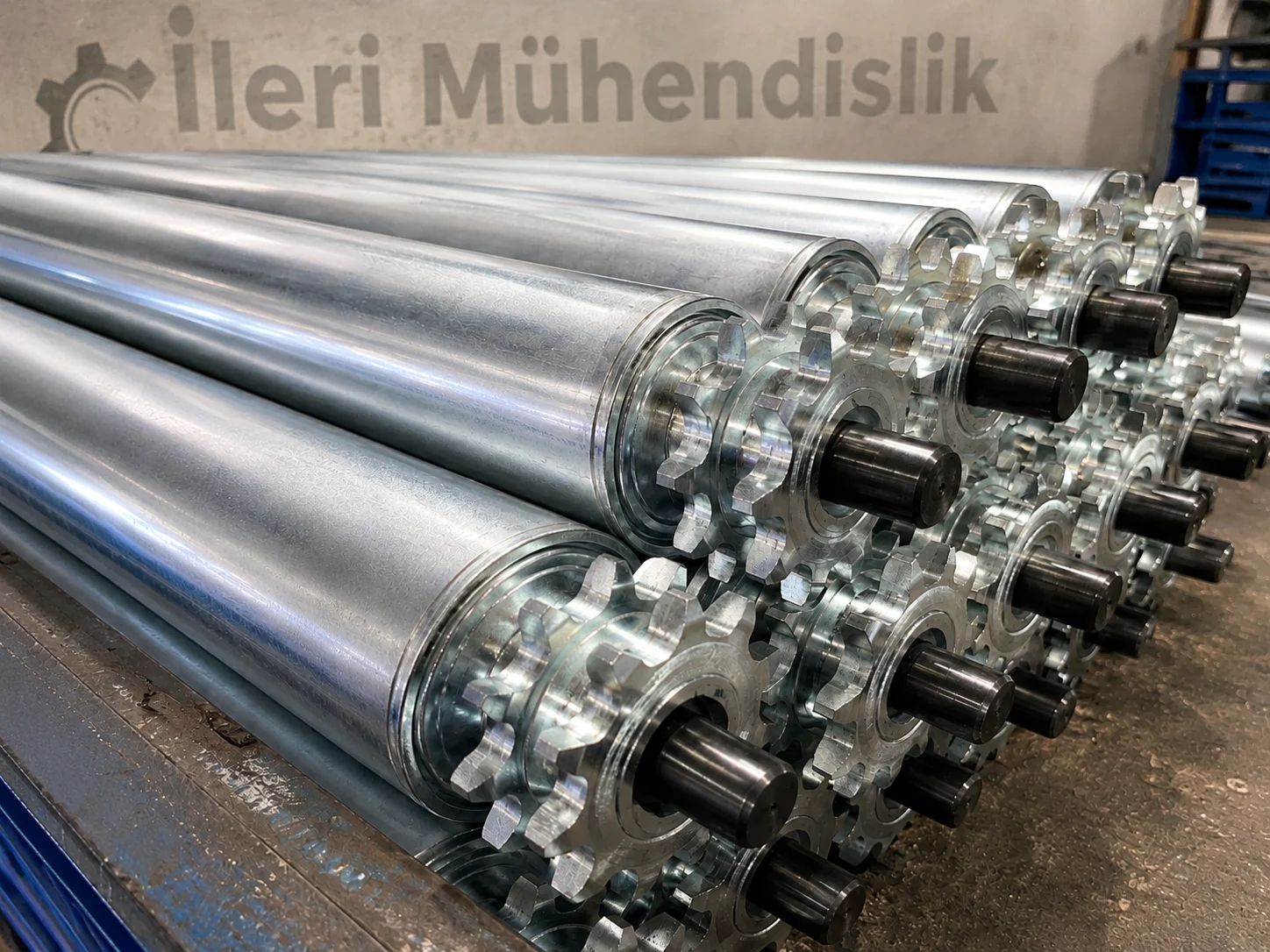

Çift Dişli Konveyör Rulosu
Çift sıra dişli konveyör rulosu üzerinde yan yana iki zincir dişlisi bulunur. Bu yapıda bir dişli önceki rulodan hareket alırken diğer dişli hareketi bir sonraki ruloya aktarabilir.
Rulodan ruloya zincir aktarımının yapıldığı ağır hizmet sistemlerinde çift dişli yapı sık kullanılan çözümlerden biridir.
Zincir Dişlisi Nasıl Seçilir?
Dişli seçimi yapılırken kullanılacak zincirin adımı, diş sayısı, mil veya göbek yapısı ve aktarılacak tork dikkate alınmalıdır. Zincir ile dişlinin aynı standart ve ölçüde olması gerekir.
Diş sayısı arttıkça dişli çapı büyür ve sistemin mekanik yerleşimi değişir. Bu nedenle rulo merkez mesafesi ve şase içerisinde zincir için bırakılan alan da hesaba katılmalıdır.
Zincir Ölçüsü Neden Önemlidir?
Zincirin taşıyabileceği kuvvet, adımı ve konstrüksiyonu farklı olabilir. Ağır yük konveyöründe düşük kapasiteli zincir kullanılması hızlı uzama veya kopma riskini artırabilir.
Zincir seçimi yalnızca toplam ürün ağırlığına göre değil, motor torku, kalkış yükü, rulo sayısı ve çalışma süresi dikkate alınarak yapılmalıdır.

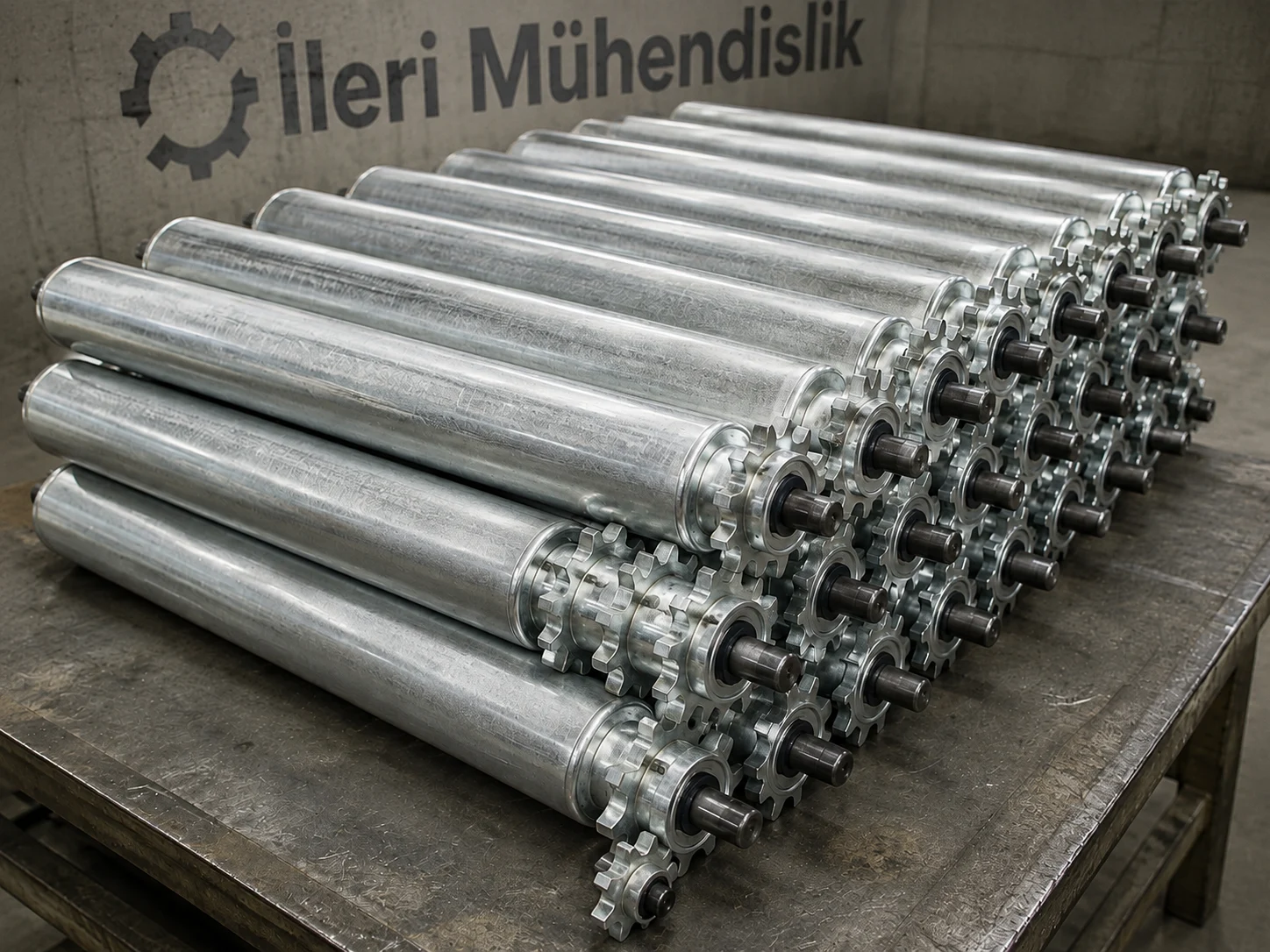

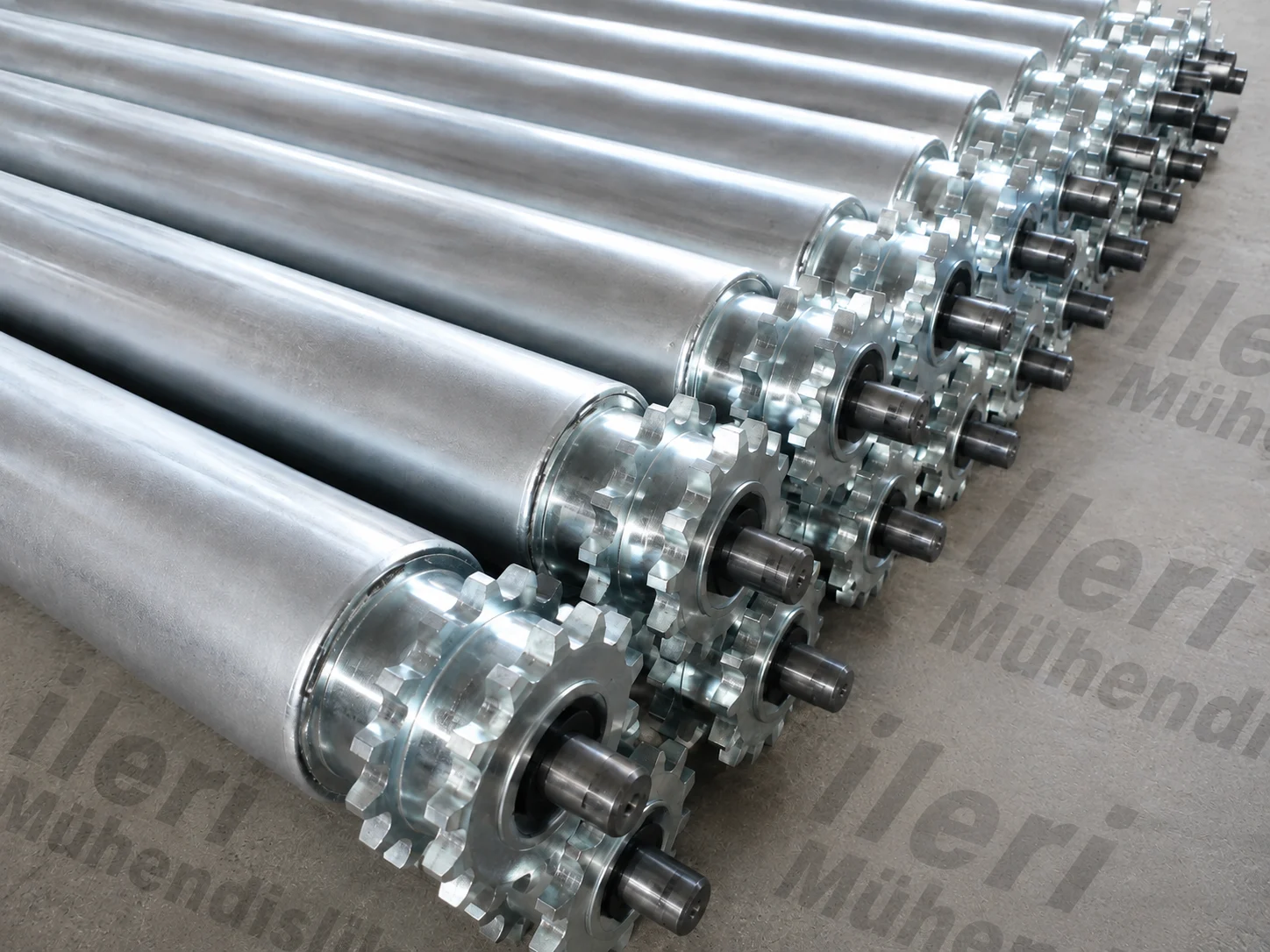

Zincir Dişli Rulo Çapı Nasıl Belirlenir?
Rulo çapı taşınacak ürün ağırlığı, rulo genişliği ve rulo başına düşen yük dikkate alınarak belirlenmelidir. Ağır yüklerde daha büyük çaplı ve kalın etli rulo boruları tercih edilebilir.
Rulo çapı hakkında ayrıntılı bilgi için rulo çapı nasıl belirlenir? sayfamızı inceleyebilirsiniz.
Zincir Dişli Ruloda Mil Seçimi
Zincir tahrikli rulolarda mil yapısı hem ürün yükünden hem de tahrikten oluşan kuvvetlerden etkilenebilir. Mil çapı, rulo genişliği, rulman tipi ve montaj şekline göre belirlenmelidir.
Özellikle ağır yük uygulamalarında mil sehim kontrolü yapılmalıdır. Teknik detaylar için konveyör rulosu mil seçimi sayfamızı inceleyebilirsiniz.
Zincir Dişli Ruloda Rulman Seçimi
Rulman seçimi yapılırken radyal yük, rulo devri, çalışma süresi ve ortam koşulları dikkate alınmalıdır. Zincir tahriki nedeniyle rulman yalnızca ürün ağırlığından değil, zincir çekme kuvvetinden de etkilenebilir.
Bu nedenle ağır yük sistemlerinde rulman kapasitesinin doğru seçilmesi önemlidir. Detaylı bilgi için konveyör rulosu rulman seçimi sayfamızı inceleyebilirsiniz.
Galvaniz Zincir Dişli Konveyör Rulosu
Standart sanayi ortamlarında galvaniz çelik gövdeli zincir dişli rulolar ekonomik ve dayanıklı bir çözüm olabilir. Galvaniz kaplama rulo yüzeyinin korozyona karşı korunmasına yardımcı olur.
Rulonun zincir dişlisi metal veya uygulamaya uygun farklı konstrüksiyonda üretilebilir.
Paslanmaz Zincir Dişli Konveyör Rulosu
Nemli veya korozyon riski bulunan çalışma ortamlarında paslanmaz rulo gövdesi tercih edilebilir. Gerektiğinde mil, zincir ve dişli sistemi de ortam şartlarına uygun malzemeden seçilmelidir.
Paslanmaz rulo seçenekleri için paslanmaz konveyör rulosu sayfamızı inceleyebilirsiniz.
Zincir Dişli Rulo ve Avare Rulo Arasındaki Fark
Avare konveyör rulosu motor tarafından aktif olarak tahrik edilmez. Ürünün hareketi veya harici kuvvet sayesinde serbest şekilde döner.
Zincir dişli ruloda ise rulo motor-redüktörden gelen hareketi zincir üzerinden alır. Bu nedenle ürünün kontrollü ve otomatik şekilde taşınması gereken sistemlerde zincir dişli rulolar tercih edilir.
Zincir Dişli ve Poly-V Kasnaklı Rulo Arasındaki Fark
Poly-V kasnaklı konveyör rulosu hareketi kayış üzerinden aktarırken zincir dişli rulo zincir ve metal dişli ile çalışır.
Poly-V sistemler koli ve orta yük uygulamalarında sessiz çalışma avantajı sağlayabilir. Zincir tahrik ise daha yüksek tork ve ağır yük uygulamalarında avantajlıdır.
Zincir Dişli Konveyör Rulosunda Bakım
Zincir tahrikli rulolarda periyodik bakım önemlidir. Zincir gerginliği, dişli aşınması, rulmanlar ve rulo dönme durumu belirli aralıklarla kontrol edilmelidir.
Aşırı gevşek zincir darbeli çalışmaya ve diş atlamasına neden olabilir. Aşırı gergin zincir ise rulmanlara ve millere gereksiz yük bindirebilir.
Zincir Dişli Konveyör Rulosunun Avantajları
- Yüksek tork aktarımı
- Ağır yük taşıma sistemlerine uygunluk
- Tek veya çift sıra dişli seçeneği
- Farklı çap ve genişliklerde üretim
- Palet ve ağır kasa taşıma sistemlerinde kullanım
- Motor-redüktör sistemleriyle kolay entegrasyon
- Galvaniz ve paslanmaz gövde seçenekleri
- Uzun süreli endüstriyel kullanıma uygun yapı
Zincir Dişli Konveyör Rulosu Ölçüsü Nasıl Verilir?
Rulo üretimi için rulo boru çapı, çalışma yüzeyi uzunluğu, toplam mil boyu, mil çapı, dişli sayısı, zincir ölçüsü ve dişli konumu belirtilmelidir.
Mevcut bir rulonun yenisi üretilecekse rulonun fotoğrafı, toplam ölçüleri ve özellikle dişli tarafının detaylı görüntüsü üretim sürecini kolaylaştırır.
Zincir Dişli Konveyör Rulosu Fiyatları
Zincir dişli konveyör rulosu fiyatları; rulo çapı, çalışma genişliği, boru et kalınlığı, mil çapı, rulman tipi, dişli sayısı, zincir standardı ve üretim adedine göre değişir.
Çift dişli, ağır hizmet rulmanlı veya paslanmaz üretimler standart tek dişli galvaniz rulolara göre farklı maliyetlere sahip olabilir.

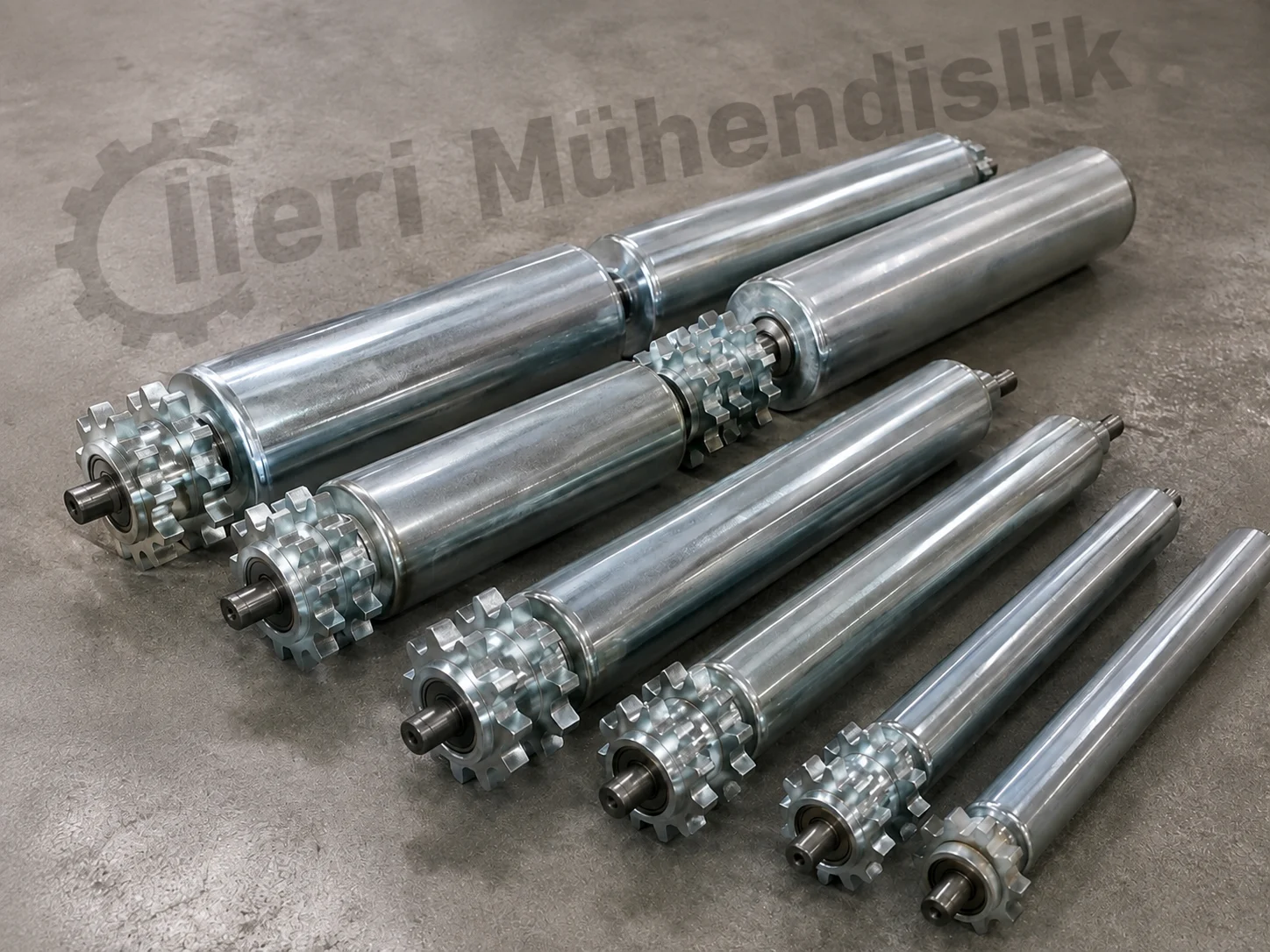

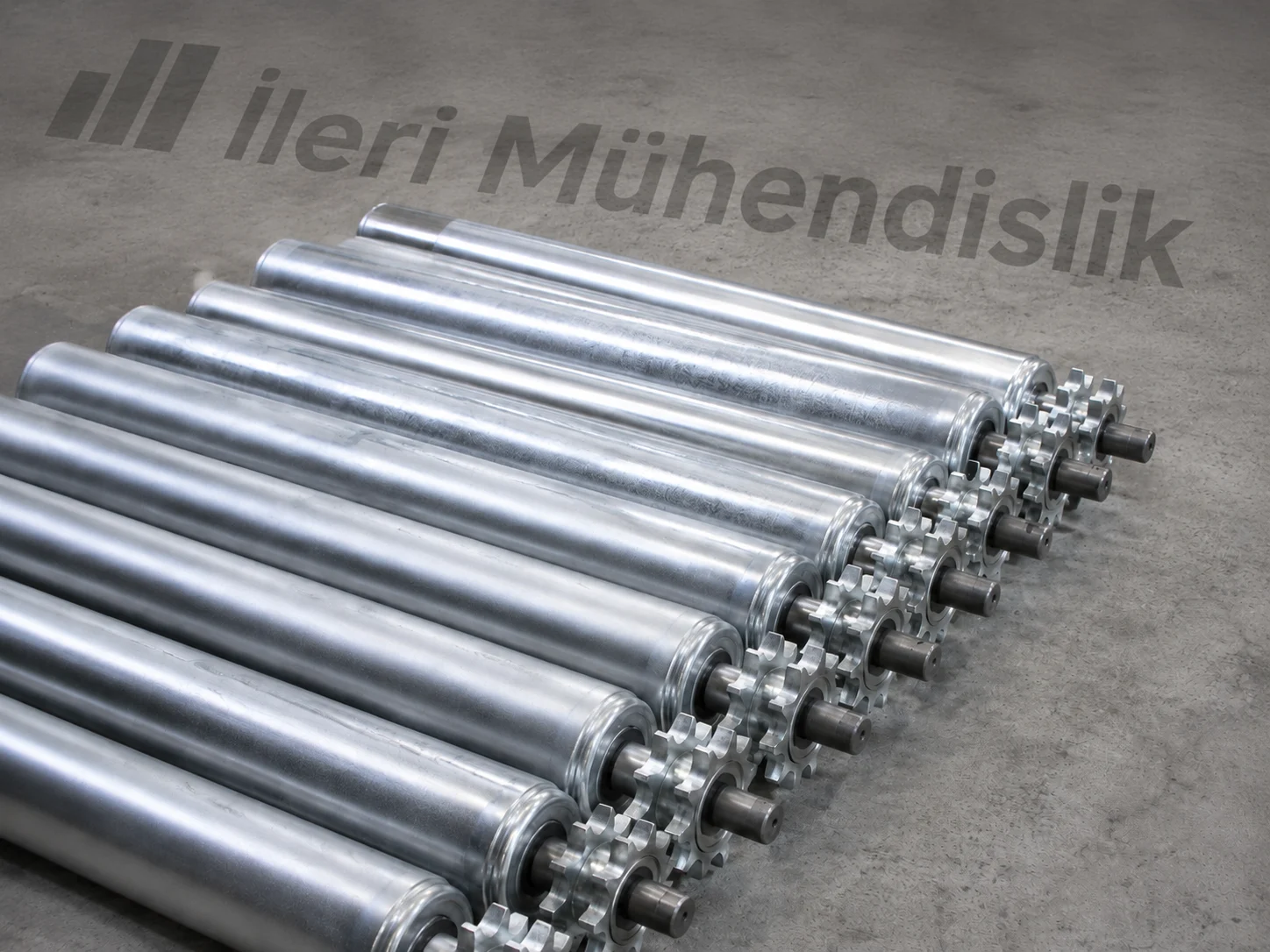

Projeye Özel Zincir Dişli Konveyör Rulosu İmalatı
İleri Mühendislik olarak zincir dişli konveyör rulolarını proje ölçülerine göre tek dişli, çift dişli ve farklı rulo çaplarında üretebiliriz. Rulo borusu, mil, rulman ve dişli yapısı sistem yüküne göre belirlenebilir.
Rulo çapını, çalışma genişliğini, mil çapını, zincir ölçüsünü, tek veya çift dişli ihtiyacını ve istenen adedi Hızlı Teklif Al formu üzerinden iletebilirsiniz.
Diğer Konveyör Rulosu Çeşitleri
Farklı tahrik seçenekleri için konveyör ruloları bölümümüzden avare, çift sıra dişli, Poly-V kasnaklı, O-ring kanallı, konik ve diğer özel üretim rulo çeşitlerini inceleyebilirsiniz.
