Rulo çapı nasıl belirlenir? sorusunun cevabı yalnızca ürün ağırlığına bağlı değildir. Konveyör rulosu seçilirken taşınacak ürünün ağırlığı, rulo çalışma genişliği, boru et kalınlığı, mil çapı, rulman kapasitesi, rulo aralığı ve çalışma şartları birlikte değerlendirilmelidir. Aynı dış çapa sahip iki rulo, farklı et kalınlığı ve mil yapısı nedeniyle tamamen farklı taşıma kapasitesine sahip olabilir.
Konveyör Rulo Çapı Neden Önemlidir?
Rulo çapı, konveyör sisteminin taşıma kapasitesini, dönme direncini, ürün hareketini ve mekanik dayanımını doğrudan etkileyen temel ölçülerden biridir.
Çap gereğinden küçük seçildiğinde rulo gövdesinde sehim, deformasyon veya rulmanlarda aşırı yük oluşabilir. Gereğinden büyük rulo kullanılması ise sistem maliyetini ve toplam ağırlığı gereksiz şekilde artırabilir.

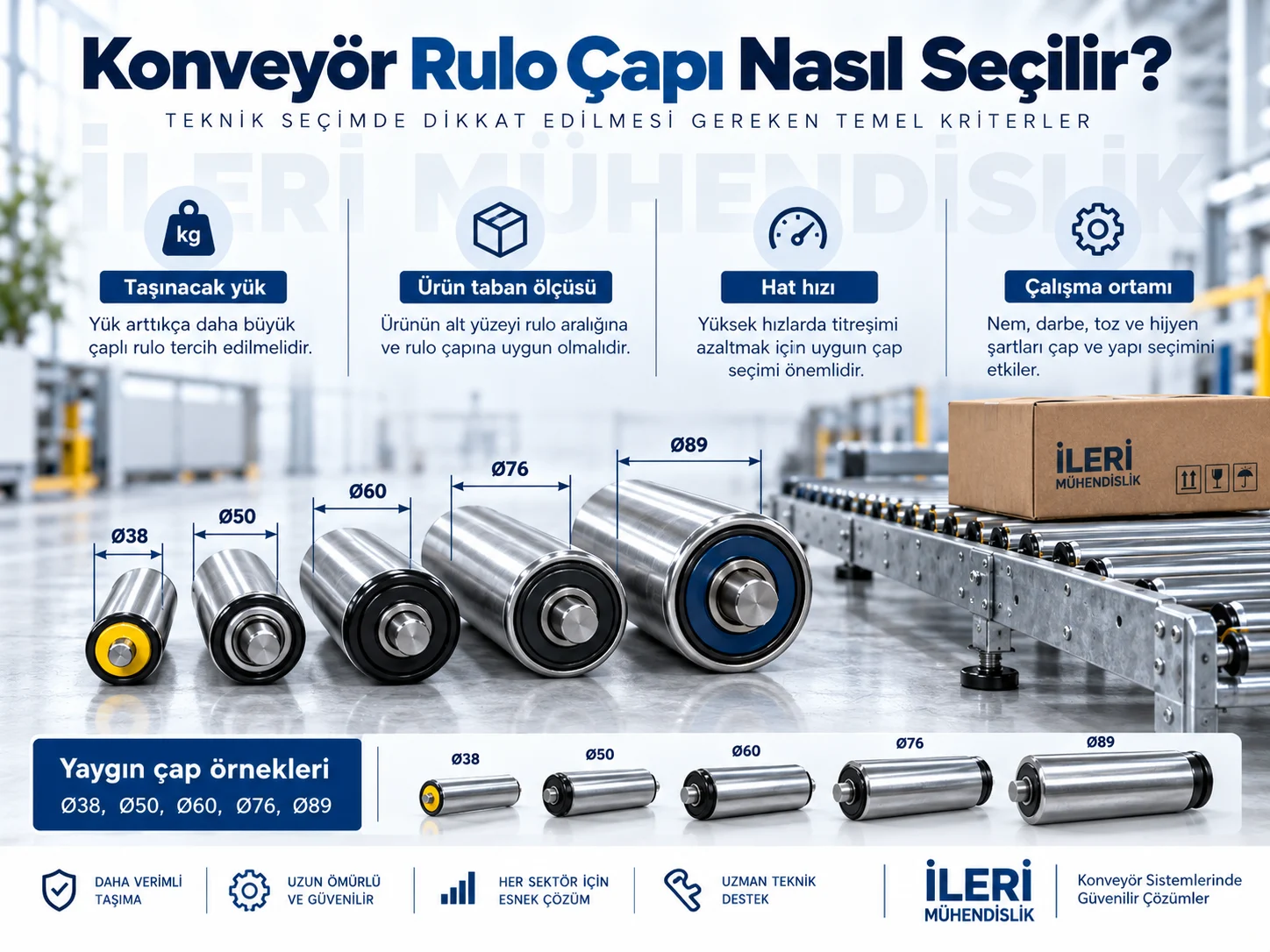

Rulo Çapını Belirleyen Temel Faktörler Nelerdir?
- Taşınacak ürünün maksimum ağırlığı
- Rulo çalışma genişliği
- Rulo borusu et kalınlığı
- Rulo merkez aralığı
- Aynı anda yük taşıyan rulo sayısı
- Mil çapı ve mil malzemesi
- Rulman tipi ve taşıma kapasitesi
- Avare veya tahrikli sistem olması
- Konveyör çalışma hızı
- Darbeli veya sürekli yük bulunması

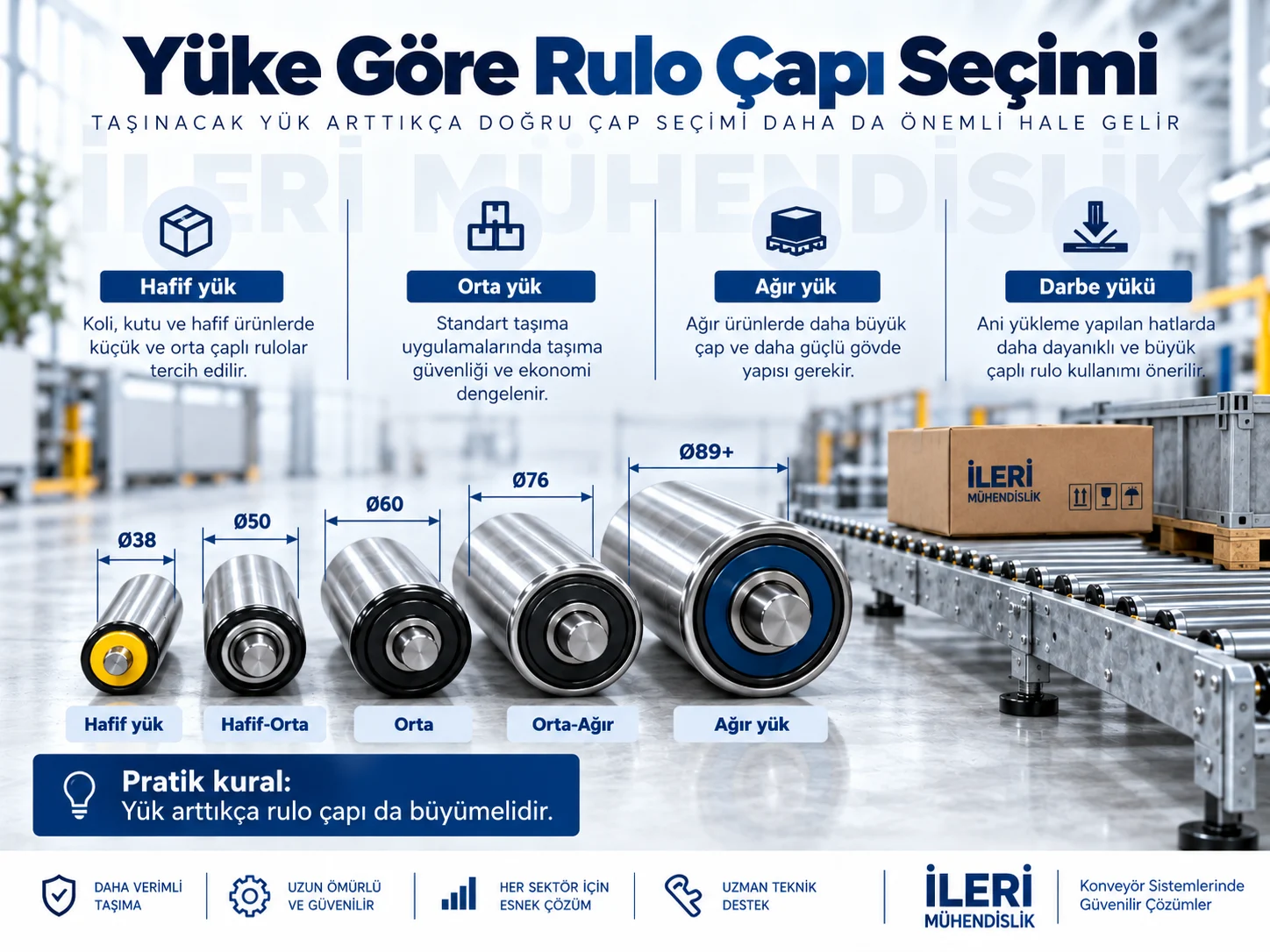

Ürün Ağırlığı Rulo Çapını Nasıl Etkiler?
Ürün ağırlığı arttıkça rulo başına düşen yük de artar. Bu durumda daha büyük çaplı, daha kalın etli veya daha yüksek mekanik dayanımlı rulo kullanılması gerekebilir.
Ancak yalnızca toplam ürün ağırlığına bakmak yeterli değildir. Örneğin 100 kg ağırlığındaki bir ürün aynı anda beş rulo üzerinde taşınıyorsa rulo başına düşen ortalama yük ile yalnızca iki rulo üzerinde taşınan aynı ürünün rulo yükü farklı olacaktır.
Rulo Başına Düşen Yük Nasıl Düşünülmelidir?
Taşınan ürünün ağırlığı, aynı anda yük taşıyan rulolar arasında dağılır. Ancak bu dağılım her zaman tamamen eşit olmayabilir. Ürün tabanının düzgün olmaması veya yük merkezinin kayık olması bazı ruloların daha fazla yük taşımasına neden olabilir.
Bu nedenle rulo seçiminde güvenlik payı bırakılması ve yalnızca teorik ortalama yük üzerinden seçim yapılmaması önemlidir.
Rulo Çalışma Genişliği Çapı Nasıl Etkiler?
Rulo çalışma genişliği arttıkça borunun orta bölgesinde oluşabilecek sehim de artar. Aynı çap ve et kalınlığındaki bir rulo, 300 mm genişlikte rahat çalışırken 1000 mm genişlikte aynı taşıma kapasitesini sağlamayabilir.
Uzun rulolarda boru çapının veya et kalınlığının artırılması gerekebilir. Mil çapı da çalışma genişliği büyüdükçe yeniden değerlendirilmelidir.
Boru Et Kalınlığı Neden Önemlidir?
Rulo çapı kadar boru et kalınlığı da önemlidir. Aynı dış çaptaki iki rulodan daha kalın etli olan rulo genel olarak daha yüksek rijitlik sağlayabilir.
Bu nedenle yalnızca “60 mm rulo kullanacağız” demek teknik seçim için yeterli değildir. Örneğin çap, et kalınlığı, çalışma genişliği ve malzeme birlikte belirtilmelidir.
Rulo Aralığı Rulo Çapını Nasıl Etkiler?
Rulolar birbirine yakın yerleştirildiğinde ürün yükü daha fazla ruloya dağıtılır. Rulo aralığı büyüdükçe aynı anda yük taşıyan rulo sayısı azalabilir ve her ruloya düşen yük artabilir.
Bu nedenle rulo çapı ile rulo aralığı birlikte değerlendirilmelidir.

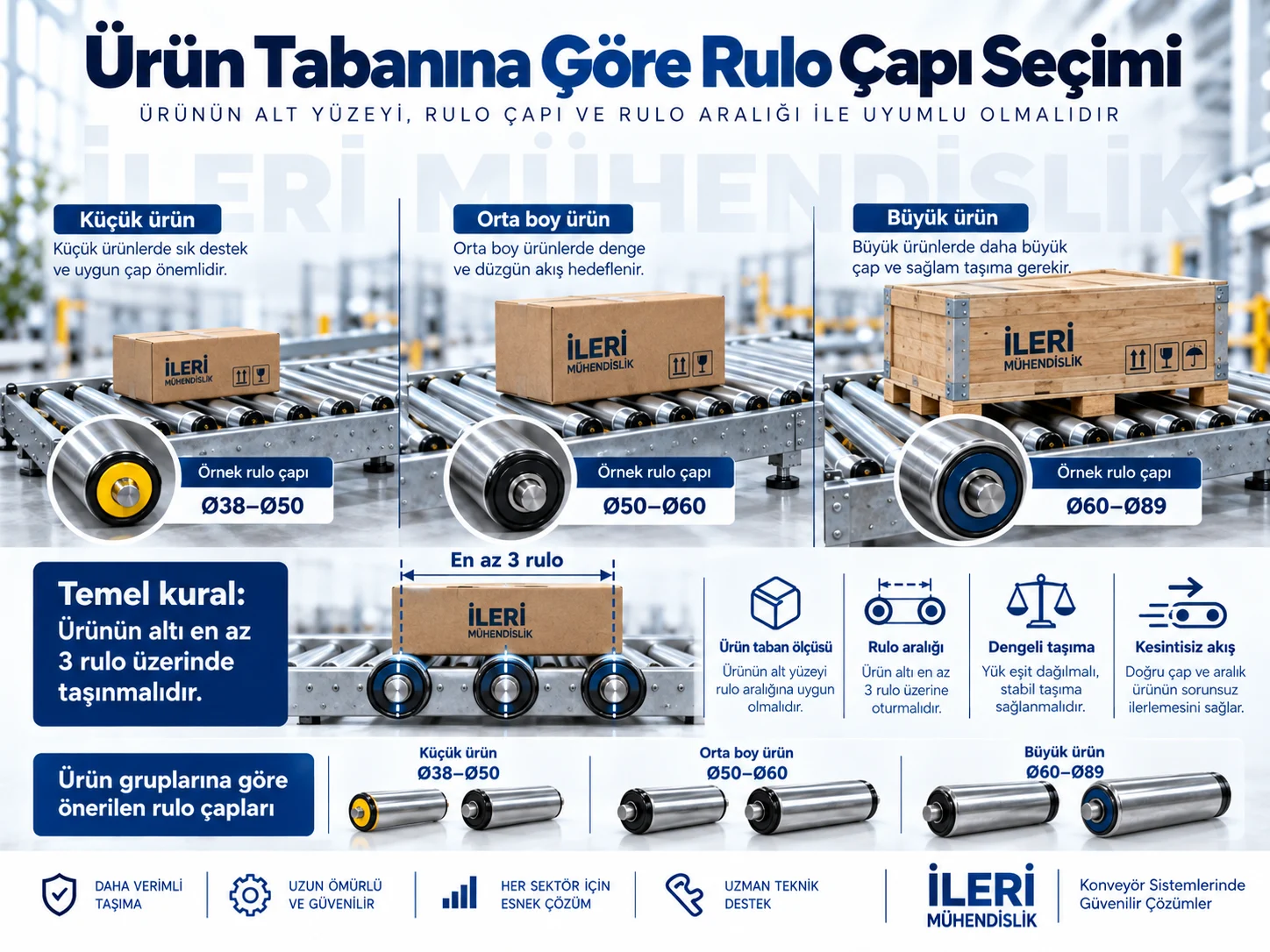

Ürün Aynı Anda Kaç Ruloya Oturmalıdır?
Genel tasarım yaklaşımında ürünün aynı anda en az üç rulo tarafından desteklenmesi tercih edilir. Bu, ürünün dengeli ilerlemesine ve yükün rulolar arasında daha düzgün dağılmasına yardımcı olur.
Küçük tabanlı ürünlerde daha düşük rulo aralığı gerekebilir. Palet gibi alt yüzeyi farklı geometrilere sahip ürünlerde ise rulo yerleşimi palet kızaklarına göre yapılmalıdır.
Hafif Ürünler İçin Rulo Çapı
Küçük koli, paket ve hafif plastik parçaların taşındığı sistemlerde daha küçük çaplı rulolar kullanılabilir. Küçük çap, özellikle küçük tabanlı ürünlerde rulo merkez aralığının düşük tutulmasına yardımcı olabilir.
Ancak rulo uzunluğu fazla ise hafif ürünlerde bile boru sehimi kontrol edilmelidir.
Orta Yükler İçin Rulo Çapı
Koli, kasa ve orta ağırlıktaki parçaların taşındığı sistemlerde orta çaplı çelik veya galvaniz rulolar yaygın olarak kullanılabilir.
Bu uygulamalarda doğru seçim; ürün ağırlığı, çalışma genişliği ve konveyörde aynı anda bulunacak ürün sayısına göre yapılmalıdır.
Ağır Yükler İçin Rulo Çapı
Palet, metal parça, kalıp veya ağır makine komponenti taşıyan sistemlerde daha büyük çaplı ve yüksek et kalınlıklı rulolar gerekebilir.
Ağır yük rulolu konveyör uygulamalarında rulo çapı kadar mil, rulman ve şase kapasitesi de önemlidir.
Palet Konveyöründe Rulo Çapı Nasıl Seçilir?
Palet taşıma sistemlerinde paletin maksimum ağırlığı ve alt kızak yapısı dikkate alınmalıdır. Palet yükü genellikle belirli temas noktalarından rulolara aktarılır.
Bu nedenle yalnızca toplam palet ağırlığına göre değil, paletin konveyör üzerindeki taşıma yönüne göre de rulo seçimi yapılmalıdır.
Detaylı bilgi için palet rulolu konveyör sayfamızı inceleyebilirsiniz.
Rulo Malzemesi Çap Seçimini Etkiler mi?
Evet. Aynı dış çap ve et kalınlığındaki çelik, paslanmaz, alüminyum ve PVC rulolar aynı mekanik özelliklere sahip değildir.
Galvaniz veya çelik rulolar genel endüstriyel uygulamalarda yüksek rijitlik sunabilir. Alüminyum daha hafiftir ancak malzeme özellikleri nedeniyle farklı çap veya et kalınlığı gerekebilir. PVC ise genellikle daha hafif yükler için uygundur.
Galvaniz Rulo Çapı Seçimi
Galvaniz konveyör rulosu standart üretim, depo ve sevkiyat hatlarında sık kullanılır. Çap seçimi ürün ağırlığı ve rulo genişliğine göre yapılmalıdır.
Galvaniz kaplama mekanik taşıma kapasitesini belirlemez; taşıma kapasitesi esas olarak boru, mil ve rulman yapısına bağlıdır.
Paslanmaz Rulo Çapı Seçimi
Paslanmaz konveyör rulosu nemli ve hijyenik ortamlarda tercih edilir. Paslanmaz olması rulonun otomatik olarak daha fazla yük taşıdığı anlamına gelmez.
Paslanmaz borunun çapı, et kalınlığı ve malzeme kalitesi proje yüküne göre belirlenmelidir.
Alüminyum Rulo Çapı Seçimi
Alüminyum konveyör rulosu düşük ağırlık avantajı sağlar. Ancak uzun ve yüksek yüklü rulolarda boru sehimi açısından çap ve et kalınlığının dikkatli seçilmesi gerekir.
PVC Rulo Çapı Seçimi
PVC konveyör rulosu hafif ürünlerde kullanılabilir. PVC malzemenin mekanik dayanımı metal rulolardan farklı olduğu için ağır yük veya uzun açıklıklarda uygunluğu mutlaka kontrol edilmelidir.
Mil Çapı Rulo Çapıyla Birlikte Seçilmeli mi?
Evet. Büyük çaplı ve kalın etli bir rulo kullanıp yetersiz çapta mil seçmek doğru değildir. Mil yük altında eğilebilir ve rulmanların düzgün çalışmasını engelleyebilir.
Mil seçimi hakkında ayrıntılı bilgi için konveyör rulosu mil seçimi sayfamızı inceleyebilirsiniz.
Rulman Seçimi Rulo Çapını Etkiler mi?
Rulo içerisinde kullanılabilecek rulman ölçüsü de rulo çapına bağlıdır. Çok küçük çaplı rulolarda yüksek taşıma kapasiteli büyük rulmanların yerleştirilmesi mümkün olmayabilir.
Bu nedenle ağır yüklerde rulo çapı seçilirken rulman kapasitesi ve yataklama yapısı birlikte değerlendirilmelidir.
Detaylı bilgi için konveyör rulosu rulman seçimi sayfamızı inceleyebilirsiniz.
Avare Rulolarda Çap Seçimi
Avare konveyör rulosu için çap seçilirken düşük dönme direnci ve ürün ağırlığı birlikte değerlendirilir.
Hafif ürünlerde gereğinden büyük ve ağır rulolar ürünün avare ruloları harekete geçirmesini zorlaştırabilir.
Tahrikli Rulolarda Çap Seçimi
Zincir, Poly-V veya O-ring ile tahrik edilen rulolarda çap aynı zamanda konveyörün doğrusal hızını da etkiler. Aynı rulo devrinde daha büyük çap daha yüksek çevresel hız oluşturur.
Bu nedenle motor-redüktör oranı ve rulo çapı birlikte değerlendirilmelidir.
Zincir Dişli Ruloda Çap Seçimi
Zincir dişli konveyör rulosu ağır yüklerde yaygın olarak kullanılır. Rulo çapı belirlenirken zincir dişlisinin mekanik yerleşimi de göz önünde bulundurulmalıdır.
Rulo çapının çok küçük seçilmesi dişli ve rulman yerleşiminde alan problemi oluşturabilir.
Poly-V Kasnaklı Ruloda Çap Seçimi
Poly-V kasnaklı konveyör rulosu için rulo çapı, kullanılacak kasnak yapısı ve kayış sistemiyle uyumlu olmalıdır.
Rulo merkez mesafesi ve Poly-V kayış ölçüsü de tasarıma dahil edilmelidir.
Konik Rulolarda Çap Nasıl Belirlenir?
Konik konveyör rulosu için tek bir çap yerine küçük çap ve büyük çap belirlenir. Bu iki çap arasındaki oran dönüş yarıçapına göre seçilmelidir.
Koniklik oranı yanlış seçildiğinde ürün dönüş sırasında kayabilir veya yönünü kaybedebilir.
Kaplı Rulolarda Nihai Çap Nasıl Hesaplanır?
Kauçuk veya poliüretan kaplı rulolarda metal gövde çapı ile bitmiş rulo çapı aynı değildir. Kaplama kalınlığı rulonun iki tarafında bulunduğu için nihai çap buna göre büyür.
Örneğin bitmiş dış çap kritikse metal boru çapı kaplama kalınlığı dikkate alınarak belirlenmelidir.
Kauçuk Kaplı Ruloda Çap
Kauçuk kaplı konveyör rulosu üretiminde kaplama sonrası nihai dış çapın konveyördeki diğer rulolarla uyumlu olması önemlidir.
Poliüretan Kaplı Ruloda Çap
Poliüretan kaplı konveyör rulosu için de metal gövde ve kaplama kalınlığı birlikte değerlendirilmelidir.

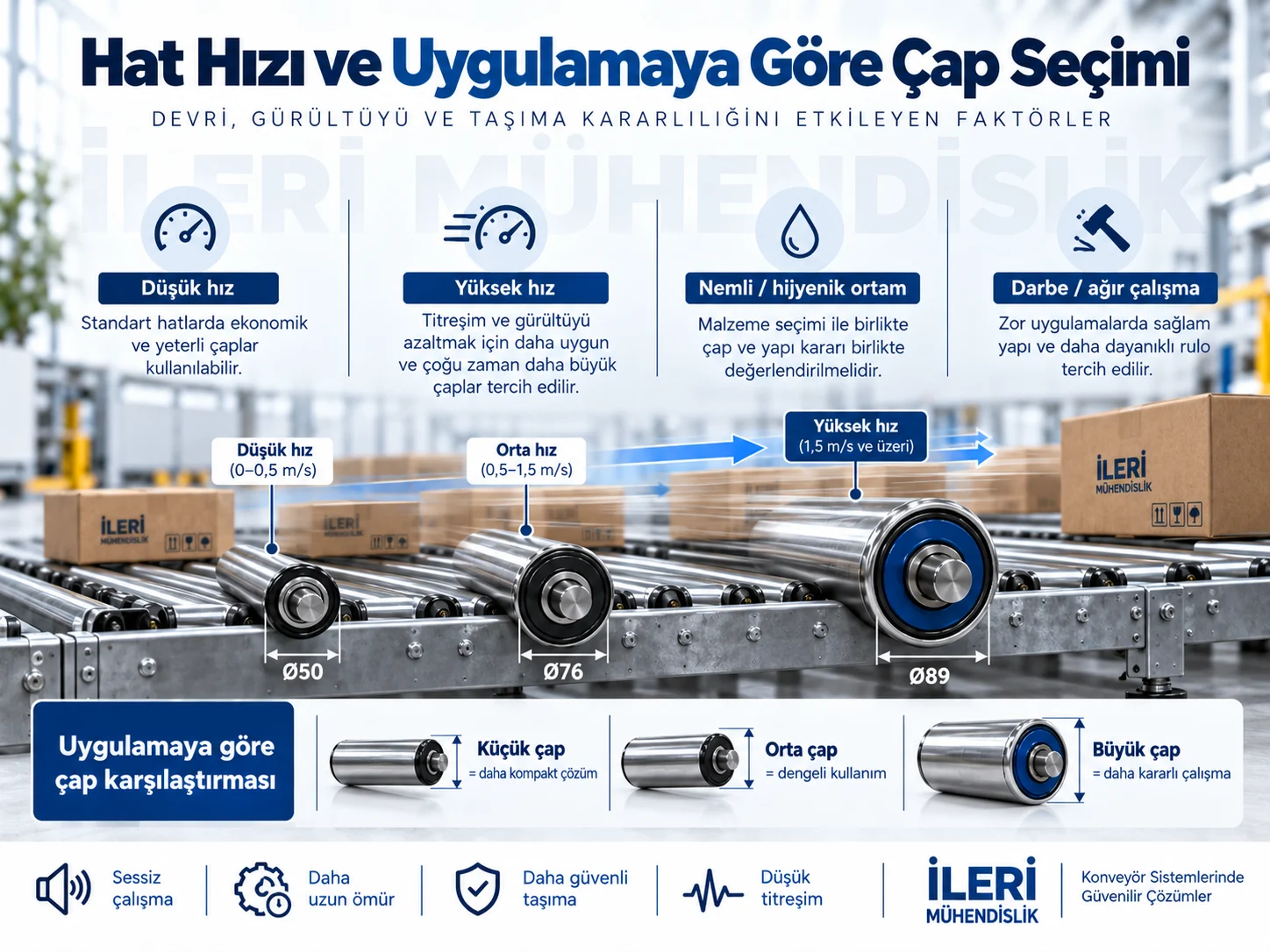

Rulo Çapı Konveyör Hızını Nasıl Etkiler?
Rulonun çevresel hızı rulo çapı ve devrine bağlıdır. Aynı devirde dönen iki rulodan çapı büyük olanın çevresel hızı daha yüksek olacaktır.
Bu nedenle motor-redüktör seçimi yapılırken rulo çapının değiştirilmesi konveyör hızını da değiştirebilir.
Rulo Çapı Seçerken Sık Yapılan Hatalar
En sık yapılan hatalardan biri yalnızca ürün ağırlığına göre rulo çapı seçmektir. Rulo genişliği ve et kalınlığı dikkate alınmadığında yük altında aşırı sehim oluşabilir.
Bir diğer hata, mevcut konveyörde farklı dış çapta rulo kullanmaktır. Rulo üst seviyeleri farklı olduğunda ürün düzgün ilerlemeyebilir.
Rulo Çapı Tek Başına Taşıma Kapasitesini Gösterir mi?
Hayır. Rulo çapı taşıma kapasitesinin yalnızca bir bileşenidir. Boru et kalınlığı, mil, rulman, rulo çalışma genişliği ve bağlantı yapısı birlikte değerlendirilmelidir.
Bu nedenle yalnızca “kaç mm rulo kaç kilogram taşır?” sorusuna diğer ölçüler bilinmeden doğru cevap vermek mümkün değildir.
Doğru Rulo Çapı İçin Hangi Bilgiler Gereklidir?
Teknik seçim için ürünün maksimum ağırlığı, taban ölçüsü, rulo çalışma genişliği, konveyör uzunluğu, istenen rulo aralığı ve çalışma ortamı bilinmelidir.
Tahrikli sistemlerde ayrıca konveyör hızı ve tahrik tipi de belirtilmelidir.
Projeye Göre Rulo Çapı Seçimi
İleri Mühendislik olarak konveyör rulo çapını taşınacak ürünün ölçüsü, ağırlığı, rulo çalışma genişliği ve sistem tipine göre belirleyebiliriz. Rulo çapı ile birlikte boru et kalınlığı, mil ve rulman yapısı da değerlendirilir.
Ürün ağırlığını, rulo çalışma genişliğini, ürün taban ölçüsünü ve kullanım amacını Hızlı Teklif Al formu üzerinden iletebilirsiniz.
