Rulolu konveyör teknik şartnamesi, üretilecek sistemin mekanik, elektriksel ve fonksiyonel özelliklerini açık şekilde tanımlayan dokümandır. Konveyör uzunluğu ve genişliği tek başına yeterli değildir; taşınacak ürün, kapasite, rulo yapısı, şase, tahrik, hız, sensörler, emniyet ekipmanları ve kabul kriterleri de şartnamede yer almalıdır.
Teknik Şartname Neden Gereklidir?
Şartname, müşteri ile imalatçı arasında ortak teknik referans oluşturur. Böylece farklı firmalardan alınan teklifler sadece fiyat üzerinden değil, aynı teknik kapsam üzerinden karşılaştırılabilir. İmalat sonrasında da kabul kriterleri daha net hale gelir.
1. Taşınacak Ürün Bilgileri
Ürünün minimum ve maksimum eni, boyu, yüksekliği ve ağırlığı belirtilmelidir. Palet veya düzensiz tabanlı ürünlerde alt yüzey geometrisi ayrıca verilmelidir. Ürünün sıcak, ıslak, yağlı veya aşındırıcı olup olmadığı da malzeme seçimini etkiler.
2. Konveyör Ana Ölçüleri
Toplam uzunluk, çalışma genişliği, giriş ve çıkış yüksekliği, ayarlanabilir ayak ihtiyacı ve hat yerleşimi tanımlanmalıdır. Dönüşlü sistemlerde dönüş açısı ve merkez yarıçapı, eğimli sistemlerde eğim açısı belirtilmelidir.
3. Rulo Teknik Özellikleri
Rulo dış çapı, boru malzemesi, et kalınlığı, çalışma genişliği, mil çapı, rulman tipi ve rulo aralığı şartnamede yer almalıdır. Rulo çapı proje hesabına göre belirleniyorsa “yük ve açıklığa göre imalatçı tarafından seçilecektir” şeklinde de tanımlanabilir.
4. Rulo Aralığı ve Ürün Desteği
Ürünün aynı anda yeterli sayıda ruloya temas etmesi gerekir. Küçük ürünlerde daha sık rulo kullanılması gerekebilir. Rulo aralığı için Rulo Aralığı Nasıl Hesaplanır? sayfamızı inceleyebilirsiniz.
5. Şase Malzemesi
Boyalı çelik, galvaniz, paslanmaz veya alüminyum profil seçeneklerinden hangisinin kullanılacağı belirtilmelidir. Malzeme seçimi çalışma ortamı ve yük kapasitesine göre yapılmalıdır. Detay için Konveyör Şase Malzemesi Seçimi rehberimize bakabilirsiniz.
6. Tahrik Sistemi
Avare, zincir tahrikli, Poly-V, O-Ring veya motorlu rulo sistemi olup olmadığı tanımlanmalıdır. Ağır yüklerde zincir tahrik, hafif ve orta yüklerde Poly-V veya O-Ring gibi çözümler değerlendirilebilir.
7. Motor ve Redüktör
Motor gücü, redüktör tipi, çıkış devri ve gerekiyorsa fren motoru bilgisi şartnamede belirtilmelidir. Motor gücü sadece kilogram değerine göre değil, toplam yük ve hız hesabına göre seçilmelidir.
8. Konveyör Hızı
İstenen hız metre/dakika veya metre/saniye olarak belirtilmelidir. Değişken hız isteniyorsa frekans invertörü şartnameye eklenmelidir. Hız için Konveyör Hızı Nasıl Belirlenir? rehberimizi inceleyebilirsiniz.
9. Elektrik ve Otomasyon
Motor besleme gerilimi, pano kapsamı, sensör sayısı, PLC ihtiyacı, acil stoplar ve saha bağlantıları açıkça tanımlanmalıdır. Konveyör başka bir makine ile haberleşecekse giriş-çıkış sinyalleri veya haberleşme protokolü belirtilmelidir.
10. Emniyet Ekipmanları
Zincir ve dişli muhafazaları, acil stoplar, sıkışma bölgeleri ve operatör erişimi değerlendirilmelidir. Koruyucular bakım için sökülebilir ancak çalışma sırasında güvenli şekilde sabitlenebilir yapıda olmalıdır.
11. Yüzey İşlemi
Boyalı şaselerde renk kodu ve boya sistemi, paslanmaz yüzeylerde istenen finisaj, galvaniz parçalar için kaplama şartı belirtilebilir. Gıda veya yıkamalı hatlarda yüzey temizlenebilirliği önemlidir.

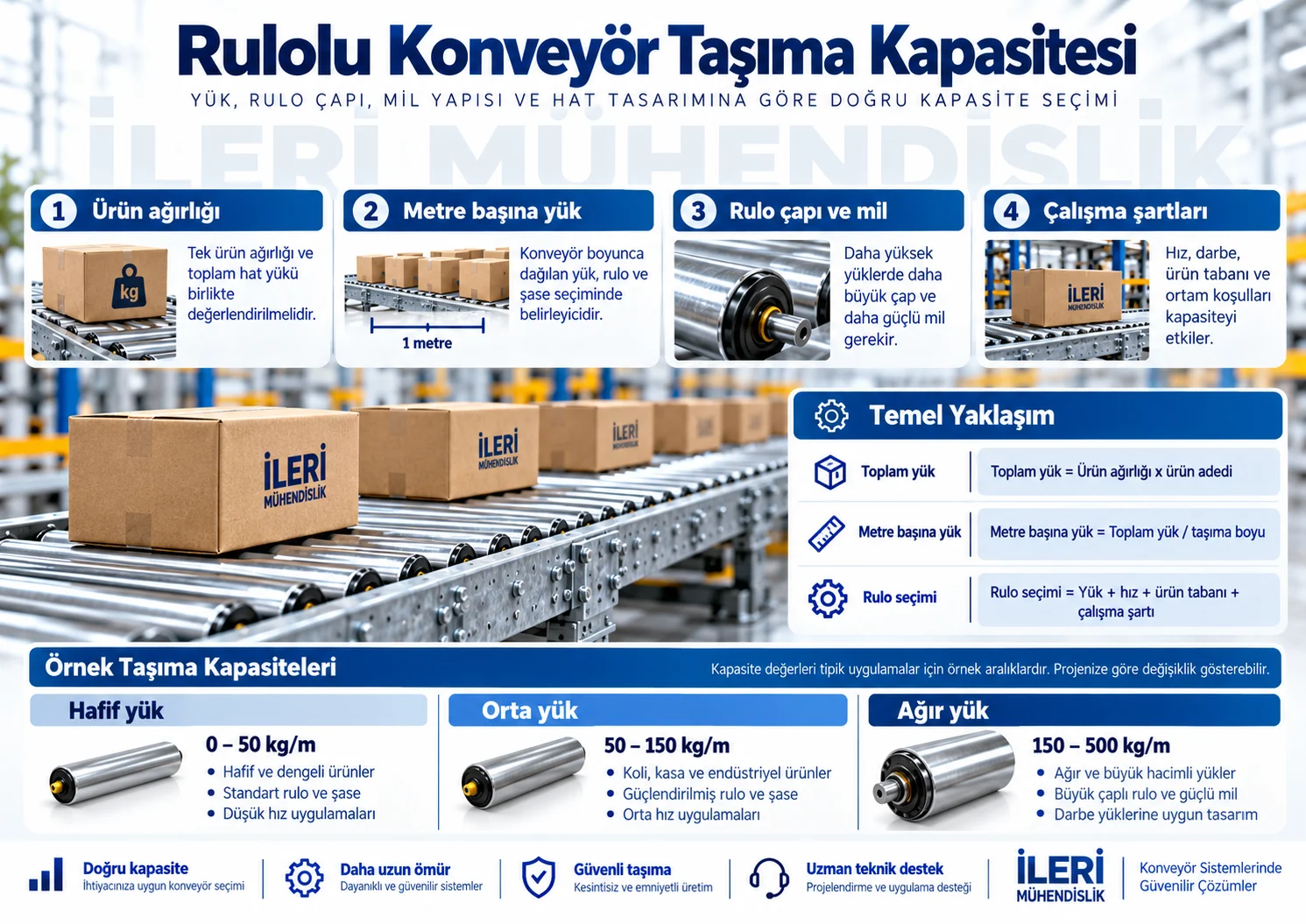

12. Taşıma Kapasitesi
Tek ürün ağırlığı ve aynı anda konveyörde bulunacak toplam yük belirtilmelidir. Taşıma kapasitesi rulo, mil, rulman, şase ve tahrik sisteminin tamamı için kontrol edilmelidir.
13. Kabul Testleri
Boşta çalışma, nominal yükte çalışma, hız kontrolü, sensör fonksiyonu, acil stop testi ve ürün geçiş testi kabul kriterlerine eklenebilir. Test süresi ve kullanılacak numune ürün önceden belirlenirse teslimat sırasında anlaşmazlık azalır.
14. Dokümantasyon
İsteniyorsa teknik resim, elektrik şeması, motor-redüktör datası, kullanım-bakım dokümanı ve yedek parça listesi teslim kapsamına dahil edilmelidir.
15. Teslimat ve Montaj
Nakliye, saha indirme, montaj, devreye alma ve operatör eğitiminin kimin sorumluluğunda olduğu şartnamede açıkça yazılmalıdır. Mevcut hatla bağlantı yapılacaksa saha ölçüsü ve duruş planı da değerlendirilmelidir.
Kopyalanabilir Kısa Şartname Özeti
Konveyör tipi, ana ölçüler, ürün ölçüsü ve ağırlığı, rulo çapı-aralığı, şase malzemesi, tahrik tipi, motor-redüktör, hız, elektrik-otomasyon, güvenlik ekipmanları, yüzey işlemi, kabul testleri ve teslimat kapsamı ana başlıklar olarak kullanılabilir.
Şartname Hazırlarken En Sık Yapılan Hata
Yalnızca “3 metre rulolu konveyör” gibi çok kısa tarif vermek tekliflerin farklı kapsamlarla hazırlanmasına neden olur. Bir firma ağır hizmet rulo, diğeri hafif rulo kullanabilir ve fiyatlar doğrudan karşılaştırılamaz.
