Rulolu konveyör motor gücü hesabı, yalnızca taşınacak ürünün kilogram değerine bakılarak yapılmamalıdır. Toplam hareketli yük, konveyör uzunluğu, rulman ve aktarım kayıpları, konveyör hızı, rulo çapı, eğim, hızlanma süresi ve kullanılan redüktör birlikte değerlendirilmelidir. Motorun kW değeri kadar redüktör çıkış torku da rulolu konveyörün güvenli şekilde çalışması açısından önemlidir.

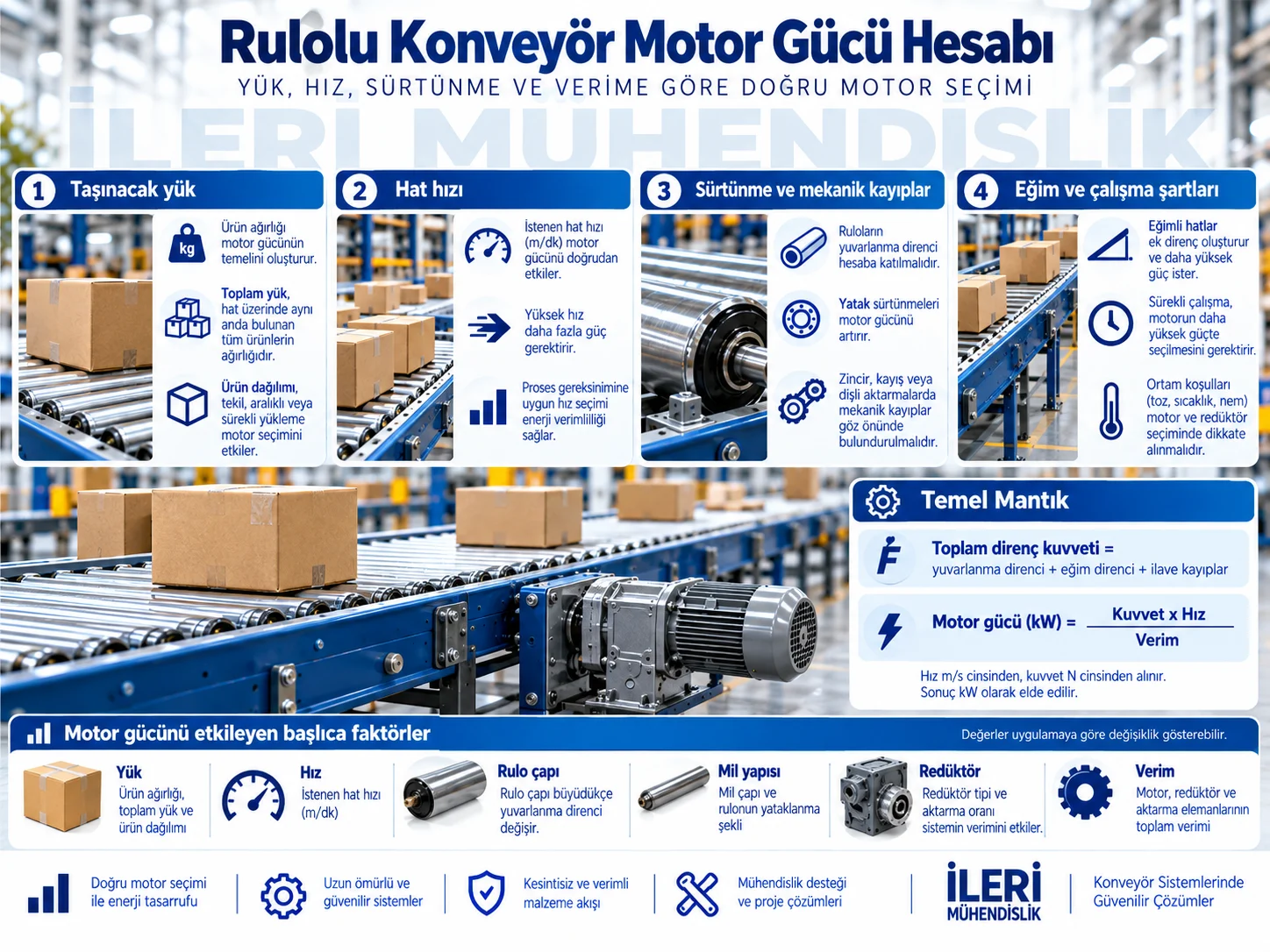

Rulolu Konveyörde Motor Gücü Nasıl Belirlenir?

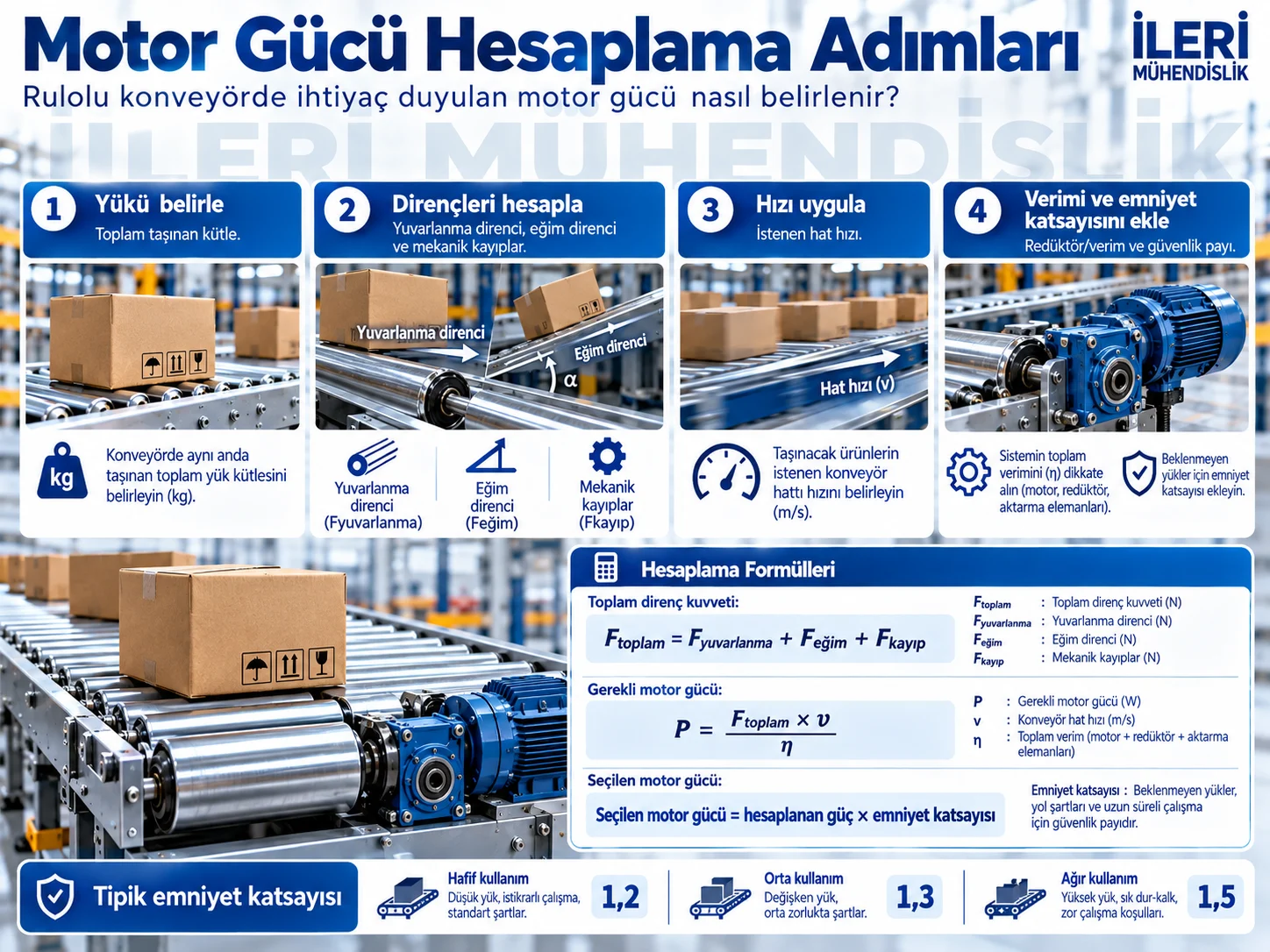

Motor seçiminde ilk olarak ürünü hareket ettirmek için gerekli çekme kuvveti tahmin edilir. Daha sonra bu kuvvet, istenen konveyör hızıyla birlikte değerlendirilerek gerekli mekanik güç bulunur.
Basitleştirilmiş güç bağıntısı şu şekilde ifade edilebilir:
P = F × v
Burada P mekanik gücü, F gerekli çekme kuvvetini ve v konveyörün doğrusal hızını ifade eder. Gerçek motor seçiminde redüktör, zincir, rulman ve diğer mekanik kayıplar nedeniyle sistem verimi de hesaba katılmalıdır.
Konveyör Motoru Seçerken Hangi Bilgiler Gereklidir?
- Taşınacak ürünün maksimum ağırlığı
- Konveyörde aynı anda bulunacak toplam yük
- Konveyörün toplam uzunluğu
- Konveyör çalışma genişliği
- İstenen taşıma hızı
- Rulo çapı
- Rulo ve rulman tipi
- Tahrik sistemi
- Konveyörün düz veya eğimli olması
- Başlangıç ve duruş sıklığı
- Çalışma süresi
- Toplam Yük Nasıl Belirlenir?
Motor hesabında yalnızca tek ürün ağırlığı değil, aynı anda konveyör üzerinde bulunabilecek toplam ürün ağırlığı dikkate alınmalıdır.
Örneğin her biri 25 kg olan 8 ürün aynı anda konveyörde bulunuyorsa ürünlerin toplam ağırlığı 200 kg olur.
25 kg × 8 adet = 200 kg toplam ürün yükü
Bunun yanında tahrik edilen rulolar, zincirler ve diğer dönen parçalar da motor üzerinde ilave direnç oluşturur.
Motor Gücü ile Taşıma Kapasitesi Aynı Şey midir?
Hayır. Motor gücü ile konveyörün mekanik taşıma kapasitesi farklı kavramlardır. Rulolar, miller, rulmanlar ve şase yükü fiziksel olarak taşırken motor-redüktör sistemi bu yükü hareket ettirir.
Bu nedenle güçlü bir motor kullanmak zayıf ruloların veya yetersiz şasenin taşıma kapasitesini artırmaz.
Detaylı bilgi için rulolu konveyör taşıma kapasitesi sayfamızı inceleyebilirsiniz.
Konveyör Hızı Motor Gücünü Nasıl Etkiler?
Aynı çekme kuvvetinde konveyör hızı yükseldikçe gerekli mekanik güç artar. Bununla birlikte motor-redüktör seçiminde yalnızca hız değil, gereken çıkış torku da dikkate alınmalıdır.
Ağır ürünlerde düşük hız ve yüksek tork çoğu zaman daha uygun olabilir. Hafif koli sistemlerinde ise daha yüksek hızlar kullanılabilir.
Hız seçimi hakkında ayrıntılı bilgi için konveyör hızı nasıl belirlenir? sayfamızı inceleyebilirsiniz.
Rulo Çapı Motor Hesabını Nasıl Etkiler?
Rulo çapı büyüdükçe aynı doğrusal hız için rulonun daha düşük devirde dönmesi gerekir. Aynı zamanda rulo yarıçapı arttığı için belirli bir çevresel kuvveti oluşturmak için gereken rulo torku da değişir.
Basit tork bağıntısı şu şekilde ifade edilebilir:
T = F × r
Burada T torku, F rulo çevresindeki çekme kuvvetini ve r rulo yarıçapını ifade eder.
Rulo çapı seçimi için rulo çapı nasıl belirlenir? sayfamızı inceleyebilirsiniz.
Redüktör Neden Kullanılır?
Elektrik motorları genellikle konveyör ruloları için gereken devirden çok daha yüksek hızda çalışır. Redüktör motor devrini düşürerek çıkış torkunu artırır.
Bu nedenle rulolu konveyörlerde motor seçimi yapılırken motor gücü kadar redüktör tahvil oranının da doğru belirlenmesi gerekir.
Redüktör Tahvil Oranı Nedir?
Redüktör tahvil oranı motor giriş devrinin çıkış devrine ne kadar düşürüldüğünü gösterir. Örneğin 1:30 oranındaki bir redüktör, teorik olarak giriş devrini yaklaşık otuzda bire düşürür.
Gerçek çıkış devri motor devrine ve redüktör yapısına göre hesaplanmalıdır.
Redüktör Çıkış Devri Nasıl Hesaplanır?
Basit yaklaşımda redüktör çıkış devri şu şekilde hesaplanabilir:
Çıkış devri = Motor devri ÷ Redüktör oranı
Örneğin 1400 dev/dak çalışan bir motor ve 1:30 redüktör kullanıldığında teorik çıkış devri yaklaşık 46,7 dev/dak olur.
1400 ÷ 30 ≈ 46,7 dev/dak
Gerçek değer motorun nominal devrine ve redüktör özelliklerine göre değişebilir.
Rulo Devri ile Konveyör Hızı Nasıl Hesaplanır?
Rulo devri ve rulo çapı biliniyorsa teorik konveyör doğrusal hızı hesaplanabilir.
Rulonun bir turdaki çevre uzunluğu yaklaşık olarak:
Çevre = π × Rulo çapı
olarak bulunur.
Bu çevre değeri rulo devriyle çarpıldığında dakikadaki teorik taşıma mesafesi hesaplanabilir. Zincir veya dişli oranı farklıysa bu oran da hesaba katılmalıdır.
Motor Torku Neden Önemlidir?
Konveyörün harekete geçebilmesi için motor-redüktör grubunun yeterli çıkış torkuna sahip olması gerekir. Özellikle tam yük altında ilk kalkış sırasında gereken tork sürekli çalışma torkundan daha yüksek olabilir.
Ağır palet ve metal parça sistemlerinde yalnızca motorun kW değerine bakmak doğru değildir. Redüktör çıkış torku mutlaka kontrol edilmelidir.
Motor Gücü mü Tork mu Daha Önemlidir?
İkisi de önemlidir ancak farklı şeyleri ifade eder. Güç, belirli bir zamanda yapılan işi ifade ederken tork dönme kuvvetidir.
Rulolu konveyörde motor yeterli güce sahip olsa bile yanlış redüktör oranı nedeniyle çıkış torku yetersiz kalabilir. Bunun tersi olarak çok yüksek tork sağlayan fakat gereğinden düşük hız üreten bir redüktör de proses için uygun olmayabilir.
Konveyör Uzunluğu Motor Gücünü Etkiler mi?
Evet. Konveyör uzadıkça tahrik edilen rulo sayısı, rulman sayısı ve mekanik sürtünme artabilir. Zincir tahrikli sistemlerde zincirin toplam uzunluğu da büyür.
Bu nedenle aynı toplam ürün yükünde bile 2 metrelik bir konveyör ile 20 metrelik bir konveyörün motor ihtiyacı aynı olmayabilir.
Zincir Tahrikli Rulolu Konveyörde Motor Seçimi
Zincir tahrikli rulolu konveyör sistemlerinde motor-redüktör hareketi zincir ve dişliler üzerinden rulolara aktarır.
Zincir tahriki yüksek tork aktarımı sağladığı için palet ve ağır yük uygulamalarında avantajlıdır. Ancak zincir sürtünmesi, zincir gerginliği ve dişli kayıpları güç hesabına dahil edilmelidir.
Poly-V Rulolu Konveyörde Motor Seçimi
Poly-V kayışlı rulolu konveyör sistemlerinde güç rulodan ruloya kayışlarla aktarılabilir.
Bu sistemlerde kayış gerginliği ve aktarım verimi motor seçiminde dikkate alınmalıdır. Genellikle koli ve orta yük taşıma uygulamalarında kullanılır.
O-Ring Kayışlı Konveyörde Motor Seçimi
O-Ring kayışlı rulolu konveyör sistemleri daha hafif ürünlerde kullanılabilir.
Elastik kayışların aktarabileceği tork sınırlı olduğundan ağır yüklerde sistem uygunluğu ayrıca değerlendirilmelidir.
Palet Konveyörü İçin Motor Gücü
Palet rulolu konveyör sistemlerinde toplam palet ağırlığı, aynı anda konveyörde bulunan palet sayısı ve istenen hız dikkate alınmalıdır.
Palet hatlarında yüksek yük nedeniyle zincir tahrik ve yüksek çıkış torklu motor-redüktör grupları sık kullanılır.
Ağır Yük Konveyörlerinde Motor Seçimi
Ağır yük rulolu konveyör uygulamalarında yüksek ilk kalkış torku önemli olabilir.
Özellikle kalıp, ağır metal parça veya makine komponenti taşıyan konveyörlerde motor-redüktör kapasitesi emniyetli çalışma payı bırakılarak seçilmelidir.
Eğimli Konveyörde Motor Gücü Hesabı
Konveyör yukarı doğru eğimli çalışıyorsa yer çekimine karşı ilave kuvvet gerekir. Bu nedenle aynı ürün ve aynı konveyör hızında eğimli sistem, yatay sisteme göre daha yüksek motor torku ve güç gerektirebilir.
Eğim açısı arttıkça yükün hareket yönüne ters olan ağırlık bileşeni de artar.
Aşağı Eğimli Konveyörde Motor Seçimi
Aşağı eğimli sistemlerde ürün yer çekimi nedeniyle sistemi sürükleyebilir. Bu durumda yalnızca motor gücü değil, kontrollü frenleme ve redüktörün çalışma karakteristiği de önem kazanır.
Ağır yüklerde uygun fren motoru veya kontrollü sürücü sistemi gerekebilir.
Motor İlk Kalkışta Neden Zorlanır?
Konveyör tam yük altında duruyorsa motor ilk hareket anında rulman sürtünmelerini, zincir direncini ve ürün ataletini yenmek zorundadır.
Bu nedenle motor-redüktör seçimi yalnızca sürekli çalışma şartına göre değil, kalkış şartlarına göre de kontrol edilmelidir.
Konveyörde Sık Dur-Kalk Motor Seçimini Etkiler mi?
Evet. Sensörlü otomasyon hatlarında motor gün boyunca çok sayıda dur-kalk yapabilir. Bu çalışma şekli motorun termik yükünü ve redüktör üzerindeki dinamik kuvvetleri artırabilir.
Sık dur-kalk yapılan sistemlerde motor çalışma sınıfı ve sürücü sistemi de değerlendirilmelidir.
Frekans İnvertörü Kullanılmalı mı?
Frekans invertörü motor hızının ayarlanmasına ve yumuşak kalkış yapılmasına yardımcı olabilir. Özellikle farklı ürünlerde farklı hız ihtiyacı varsa avantaj sağlar.
Yavaş hızlanma ağır ürünlerin aniden hareket etmesini ve mekanik sistemde oluşabilecek darbeleri azaltmaya yardımcı olabilir.
0,18 kW Motor Hangi Konveyörlerde Kullanılır?
0,18 kW gibi küçük motorlar hafif yük, kısa konveyör ve düşük mekanik direnç bulunan bazı uygulamalarda yeterli olabilir.
Ancak motor gücünün uygun olup olmadığı yalnızca konveyör uzunluğuna bakılarak belirlenemez. Toplam yük, hız ve redüktör torku kontrol edilmelidir.
0,37 kW Motor Rulolu Konveyöre Yeter mi?
0,37 kW motor rulolu konveyörlerde sık karşılaşılan güç seçeneklerinden biridir ve birçok hafif veya orta yük uygulamasında kullanılabilir.
Ancak “0,37 kW motor kaç kg taşır?” sorusuna tek bir kilogram değeri vermek doğru değildir. Örneğin 1:10 redüktör ile 1:40 redüktör aynı motor gücünde farklı çıkış torkları ve farklı hızlar üretir.
0,55 kW veya Daha Büyük Motor Ne Zaman Gerekir?
Konveyör uzadığında, toplam yük yükseldiğinde, hız arttığında veya eğimli taşıma yapıldığında daha yüksek motor gücü gerekebilir.
Ancak gereğinden büyük motor seçmek de doğru değildir. Motor-redüktör grubu ihtiyaç duyulan güç ve torka göre boyutlandırılmalıdır.
Motoru Gereğinden Büyük Seçmek Faydalı mı?
Her zaman değil. Gereğinden büyük motor daha yüksek ilk yatırım maliyeti ve gereksiz enerji tüketimi oluşturabilir. Ayrıca büyük motor kullanılması mekanik sistemin otomatik olarak daha dayanıklı olduğu anlamına gelmez.
Doğru yaklaşım, gerekli gücü ve torku hesaplayıp uygun güvenlik payıyla seçim yapmaktır.
Redüktör Oranı Çok Büyük Olursa Ne Olur?
Redüksiyon oranı büyüdükçe genel olarak çıkış devri azalır ve çıkış torku artar. Konveyör çok yavaş çalışabilir.
Bu nedenle yalnızca yüksek tork elde etmek amacıyla gereğinden büyük redüktör oranı kullanılmamalıdır.
Redüktör Oranı Çok Küçük Olursa Ne Olur?
Redüktör oranı yetersiz olduğunda çıkış devri yüksek kalabilir ve ağır yükü hareket ettirmek için gereken tork sağlanamayabilir.
Bu durumda motor çalışmasına rağmen konveyör yük altında kalkmakta zorlanabilir.
Konveyör Motorunun Yeri Önemli midir?
Evet. Motor-redüktör mümkün olduğunca tahrik kuvvetinin uygun şekilde aktarılabileceği noktaya yerleştirilmelidir.
Uzun zincir hatlarında tahrik yerinin yanlış seçilmesi zincir üzerindeki çekme kuvvetini ve mekanik yükleri artırabilir.
Tek Motorla Kaç Rulo Döndürülebilir?
Bunun sabit bir cevabı yoktur. Rulo adedi, rulo çapı, rulman sürtünmesi, ürün yükü, tahrik tipi ve konveyör uzunluğuna göre değişir.
Uzun konveyörlerde tek motor yerine sistemi bölgelere ayırıp birden fazla motor-redüktör kullanmak daha uygun olabilir.
Çok Uzun Rulolu Konveyörlerde Bölgesel Tahrik
Uzun üretim ve lojistik hatlarında konveyör birkaç ayrı tahrik bölgesine ayrılabilir. Bu yöntem tek zincir veya tek motor üzerinde oluşan yüksek mekanik yükü azaltabilir.
Ayrıca bir bölgedeki bakım veya arıza sırasında bütün hattın etkilenmesini azaltmaya yardımcı olabilir.
Motor Gücü Hesabında Güvenlik Payı
Hesaplanan teorik güç değerinin tam sınırında motor seçilmesi tavsiye edilmez. Kalkış yükleri, mekanik sürtünme değişimleri, ürün ağırlığı toleransı ve zamanla oluşabilecek aşınma için uygun güvenlik payı bırakılmalıdır.
Ancak güvenlik payı proje şartlarına göre belirlenmeli ve gereksiz şekilde büyük motor seçimine dönüşmemelidir.
Motor Gücü Hesabında En Sık Yapılan Hatalar
En sık yapılan hatalardan biri yalnızca toplam ürün kilogramına göre motor seçmektir. İkinci önemli hata motor gücüne bakıp redüktör çıkış torkunu kontrol etmemektir.
Rulo çapının, konveyör hızının ve redüktör oranının birbiriyle bağlantılı olduğu unutulmamalıdır.
Motor ve Redüktör Seçimi İçin Hangi Bilgiler Gereklidir?
Hesap için konveyör boyu, çalışma genişliği, maksimum ürün ağırlığı, aynı anda taşınacak ürün sayısı, rulo çapı, istenen hız ve tahrik sistemi bilinmelidir.
Eğimli konveyörlerde eğim açısı, sık dur-kalk sistemlerde ise çalışma çevrimi de belirtilmelidir.
Projeye Özel Rulolu Konveyör Motor Hesabı
İleri Mühendislik olarak rulolu konveyörlerde motor ve redüktör seçimini ürün ağırlığı, hat uzunluğu, rulo çapı, istenen hız ve tahrik sistemine göre değerlendirebiliriz. Motor gücü ile birlikte gerekli çıkış torku ve redüktör oranı da proje şartlarına göre belirlenebilir.
Konveyör uzunluğunu, çalışma genişliğini, maksimum yükü, rulo çapını ve istenen taşıma hızını Hızlı Teklif Al formu üzerinden iletebilirsiniz.
