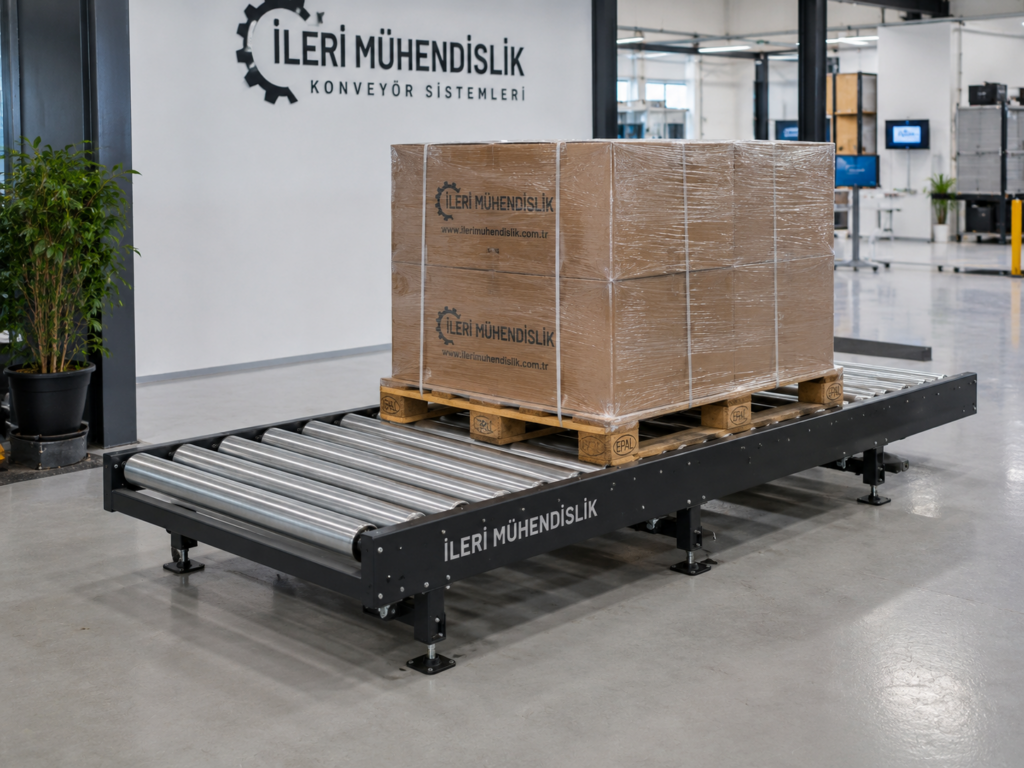

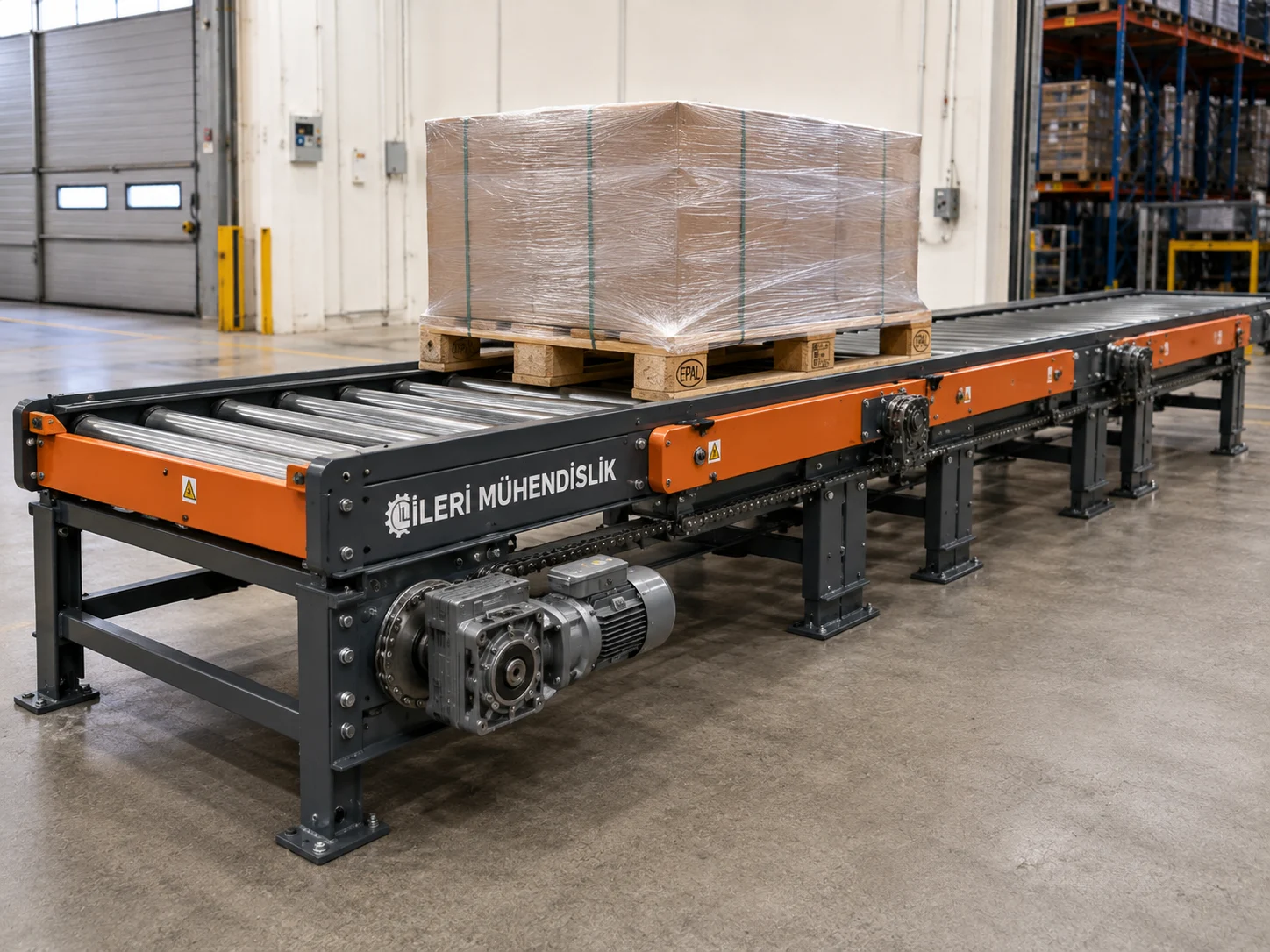

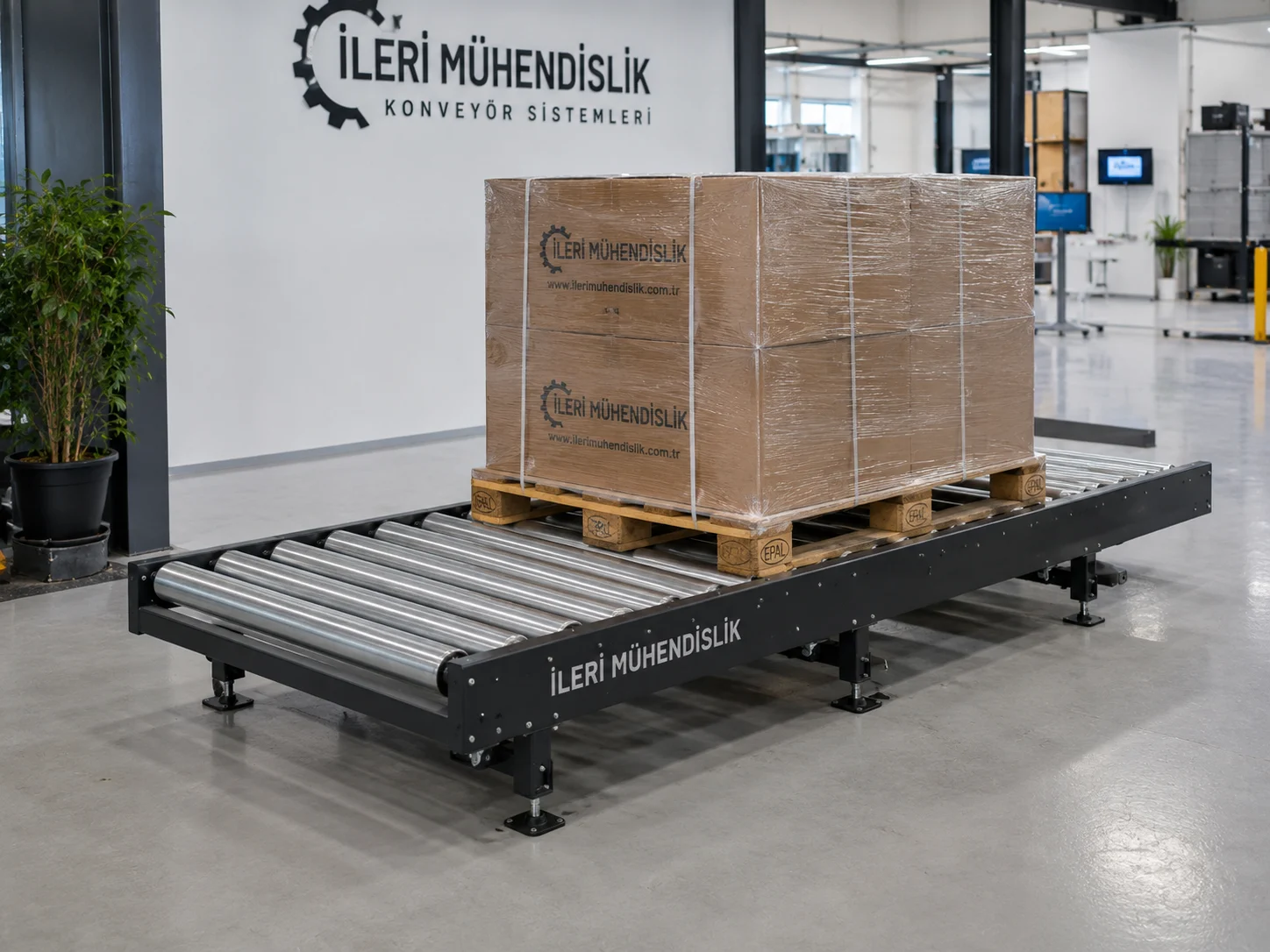

Palet rulolu konveyör, ahşap, plastik veya metal paletlerin üretim, depo ve lojistik hatları içerisinde kontrollü ve güvenli şekilde taşınması için kullanılan ağır hizmet tipi rulolu konveyör sistemidir. Palet ağırlığı, taban yapısı, ölçüsü ve taşıma yönüne göre rulo çapı, rulo aralığı, mil yapısı, rulman kapasitesi ve tahrik sistemi projeye özel olarak belirlenmelidir.
Palet Rulolu Konveyör Nasıl Çalışır?

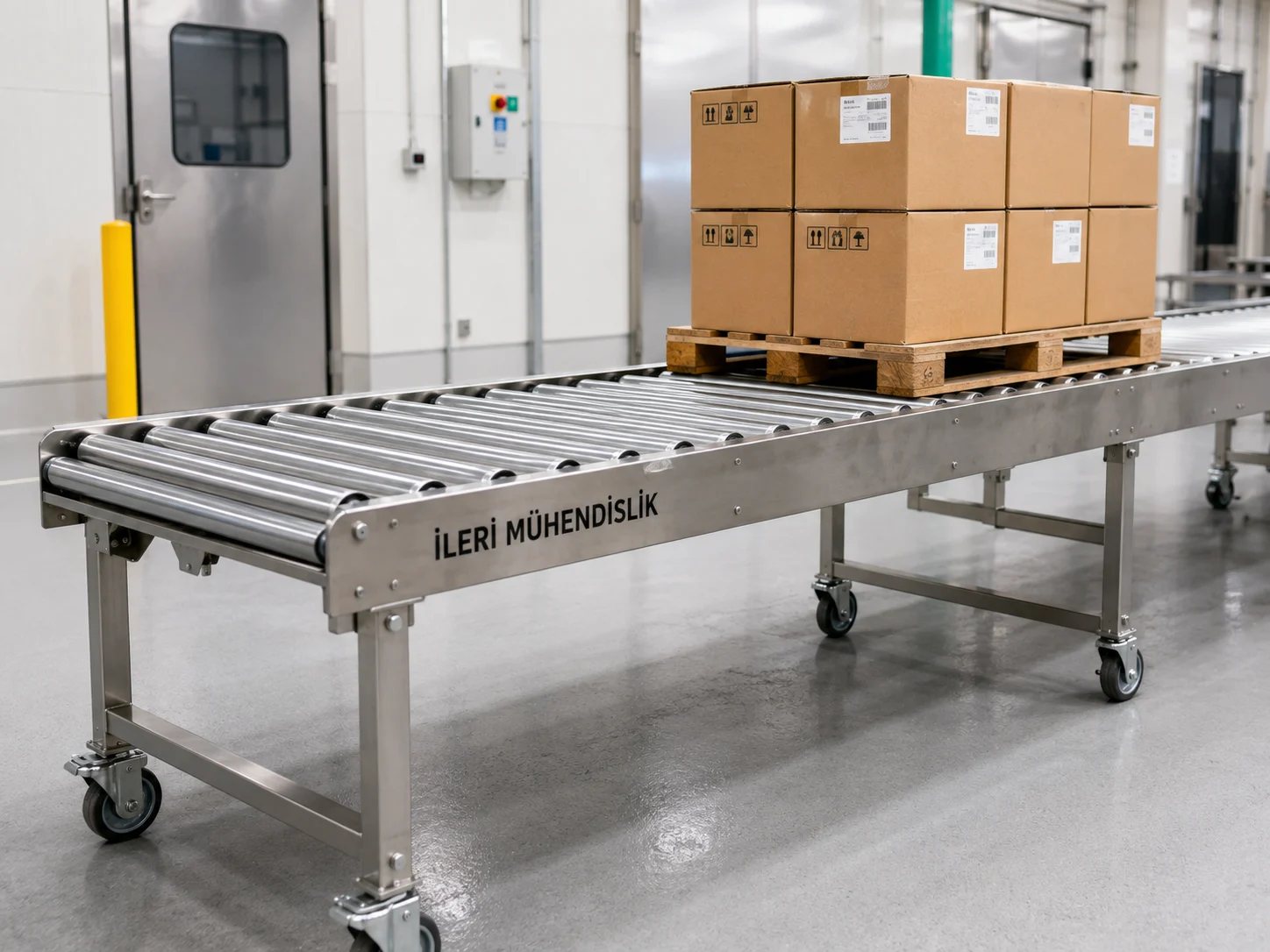

Palet rulolu konveyörlerde paletin altındaki taşıyıcı kızaklar veya ayaklar rulolar üzerinde ilerler. Sistem avare olarak çalışabileceği gibi motor ve redüktör yardımıyla tahrikli olarak da üretilebilir.
Otomatik taşıma gereken uygulamalarda motor tarafından üretilen hareket genellikle zincir ve dişli sistemiyle rulolara aktarılır. Bu sayede yüksek ağırlıktaki paletlerin düşük ve kontrollü hızlarda taşınması mümkün olur.
Palet Taşımada Rulo Yerleşimi Neden Önemlidir?
Palet taşıma konveyörlerinde yalnızca toplam palet ağırlığına bakmak yeterli değildir. Paletin konveyöre temas eden alt kızaklarının konumu ve taşıma yönü de rulo yerleşimini doğrudan etkiler.
Paletin taşıyıcı ayakları ruloların üzerine doğru şekilde oturmalıdır. Yanlış rulo aralığı veya hatalı taşıma yönü paletin rulolar arasında sıkışmasına, sallanmasına veya dengesini kaybetmesine neden olabilir.
Palet Rulolu Konveyör Kullanım Alanları
Palet taşıma rulolu konveyörleri özellikle ağır ve standart ölçülü yüklerin düzenli olarak transfer edildiği tesislerde kullanılır.
- Fabrika içi palet taşıma hatları
- Depo giriş ve çıkış sistemleri
- Paletleme ve depaletleme istasyonları
- Streç sarma makineleri giriş ve çıkışları
- Robotlu paletleme sistemleri
- Otomatik depo sistemleri
- Sevkiyat ve yükleme alanları
- Üretim makineleri arasında ağır yük transferi
- Konveyörlü palet biriktirme sistemleri
Palet Rulolu Konveyörde Rulo Çapı Nasıl Seçilir?
Palet uygulamalarında rulo çapı seçilirken paletin toplam ağırlığı, rulo çalışma genişliği, rulo aralığı ve aynı anda kaç rulonun yük taşıdığı dikkate alınmalıdır. Ağır yükler için daha büyük çaplı ve kalın etli rulo boruları gerekebilir.
Rulo mil çapı ve kullanılan rulmanlar da rulo başına düşen yüke göre seçilmelidir. Uzun rulolarda boru sehim değerinin kontrol edilmesi özellikle önemlidir.
Palet Rulolu Konveyörde Rulo Aralığı
Rulo aralığı paletin alt kızaklarının yönüne ve ölçülerine göre belirlenmelidir. Ruloların paleti sürekli ve dengeli şekilde desteklemesi gerekir.
Paletin kısa tarafı veya uzun tarafı taşıma yönüne bakacak şekilde sisteme girebilir. Bu iki durumda rulo yerleşimi aynı olmayabilir. Bu nedenle paletin konveyöre hangi yönde besleneceği proje başında belirlenmelidir.

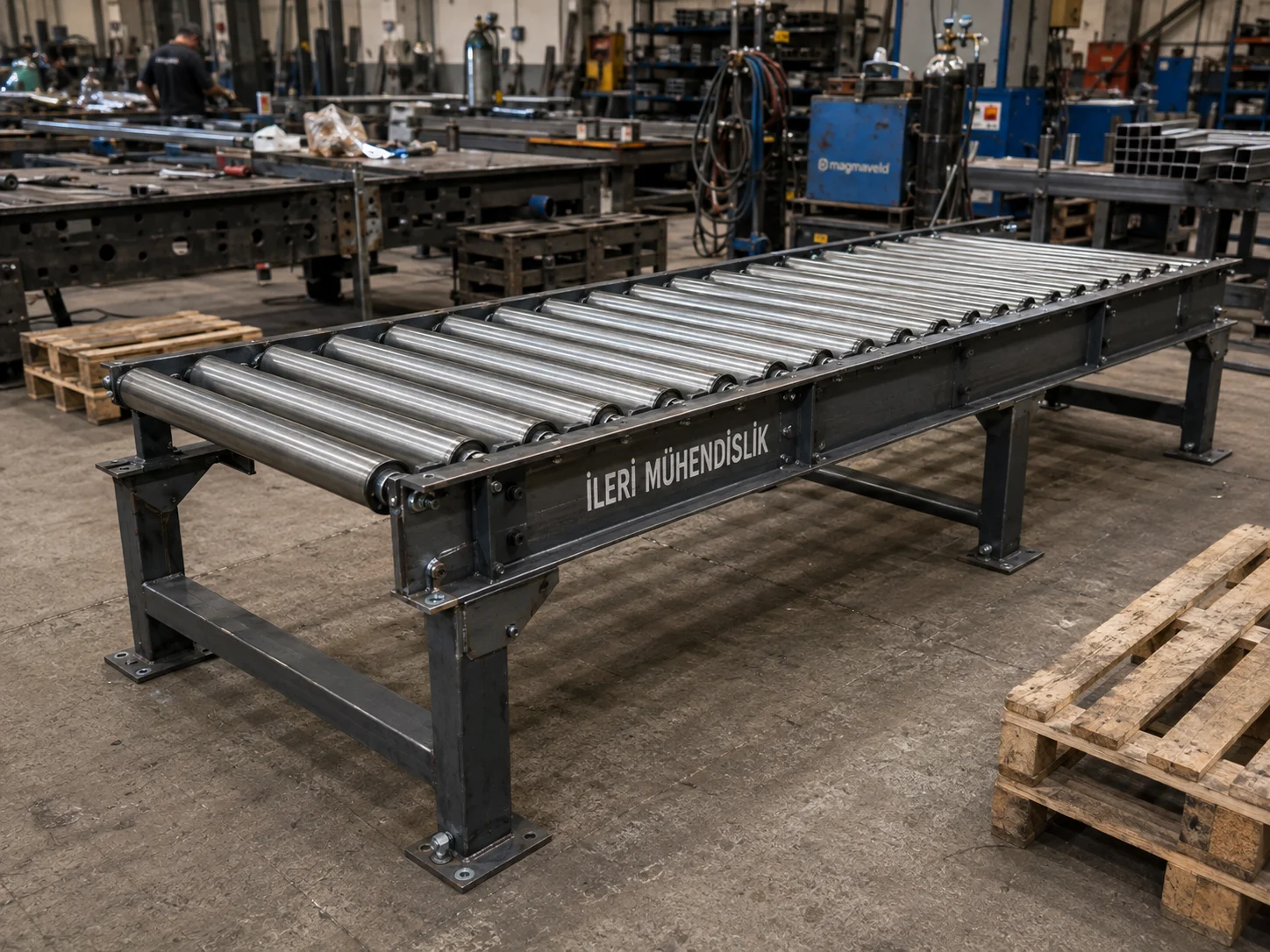

Zincir Tahrikli Palet Rulolu Konveyör
Ağır palet taşıma uygulamalarında en yaygın kullanılan çözümlerden biri zincir tahrikli rulolu konveyör sistemidir. Zincir ve dişli mekanizması yüksek tork aktarımına uygun olduğu için ağır yüklerin kontrollü taşınmasında avantaj sağlar.
Rulolarda tek sıra veya çift sıra zincir dişlisi kullanılabilir. Uygun sistem seçimi konveyör uzunluğu, palet ağırlığı ve bakım gereksinimlerine göre yapılmalıdır.

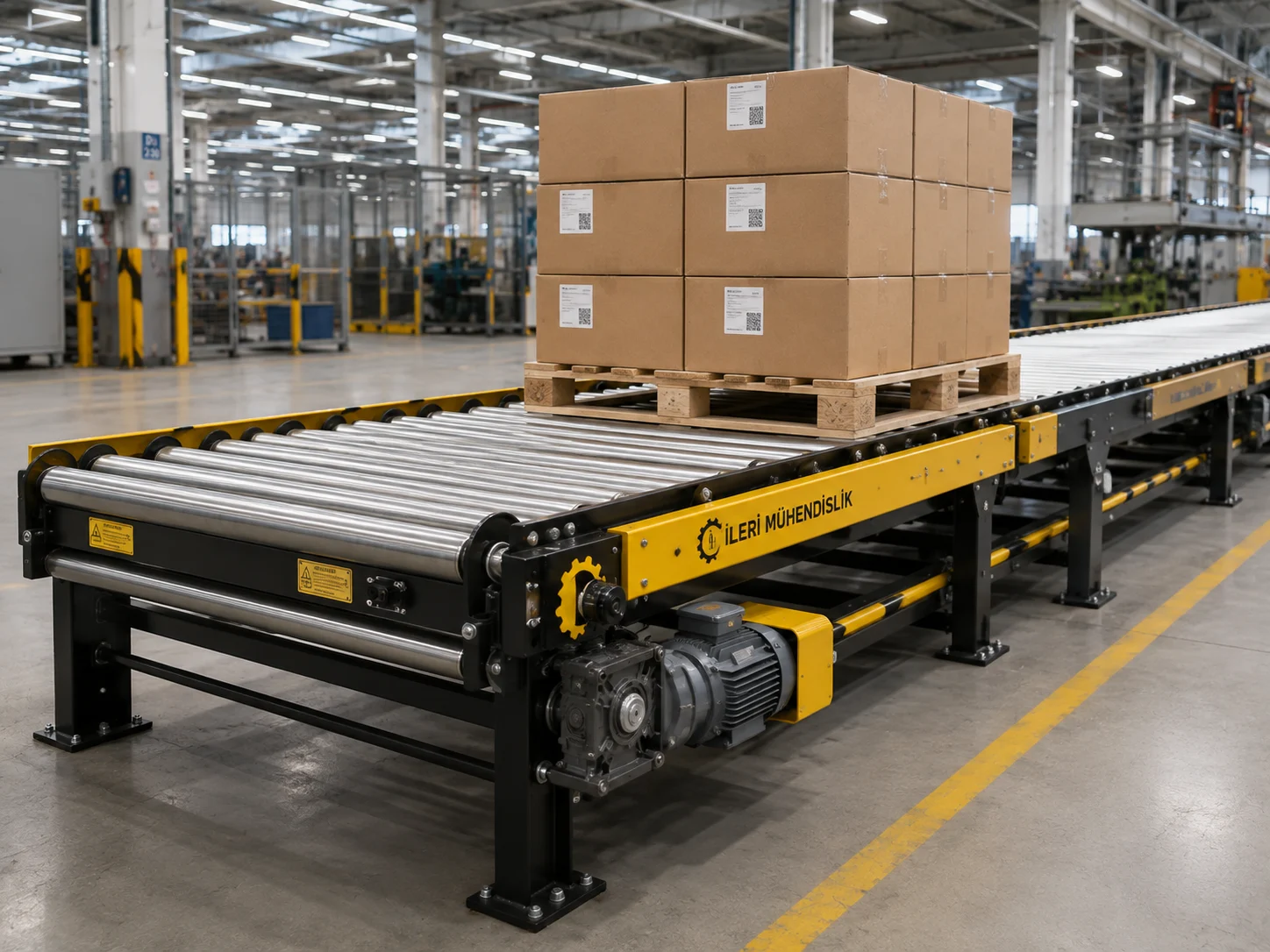

Palet Konveyöründe Motor ve Redüktör Seçimi
Motor gücü belirlenirken konveyörde aynı anda bulunabilecek maksimum palet sayısı ve toplam yük dikkate alınmalıdır. Ayrıca rulman sürtünmeleri, zincir kayıpları, rulo çapı, konveyör uzunluğu ve istenen hat hızı hesaplamaya dahil edilmelidir.
Palet taşıma hatlarında genellikle çok yüksek hız yerine kontrollü hareket ve yüksek tork tercih edilir. Redüktör oranı bu ihtiyaca göre seçilmelidir.
Palet Rulolu Konveyörde Hız Kontrolü
Frekans invertörü kullanılarak konveyör çalışma hızı ayarlanabilir. Bu özellik paletin farklı makine veya istasyonlarla senkronize şekilde ilerlemesi gerektiğinde önemli avantaj sağlar.
Örneğin streç sarma makinesi, robotlu paletleme sistemi veya otomatik depo girişinde konveyör hızı diğer ekipmanların çalışma çevrimine göre ayarlanabilir.

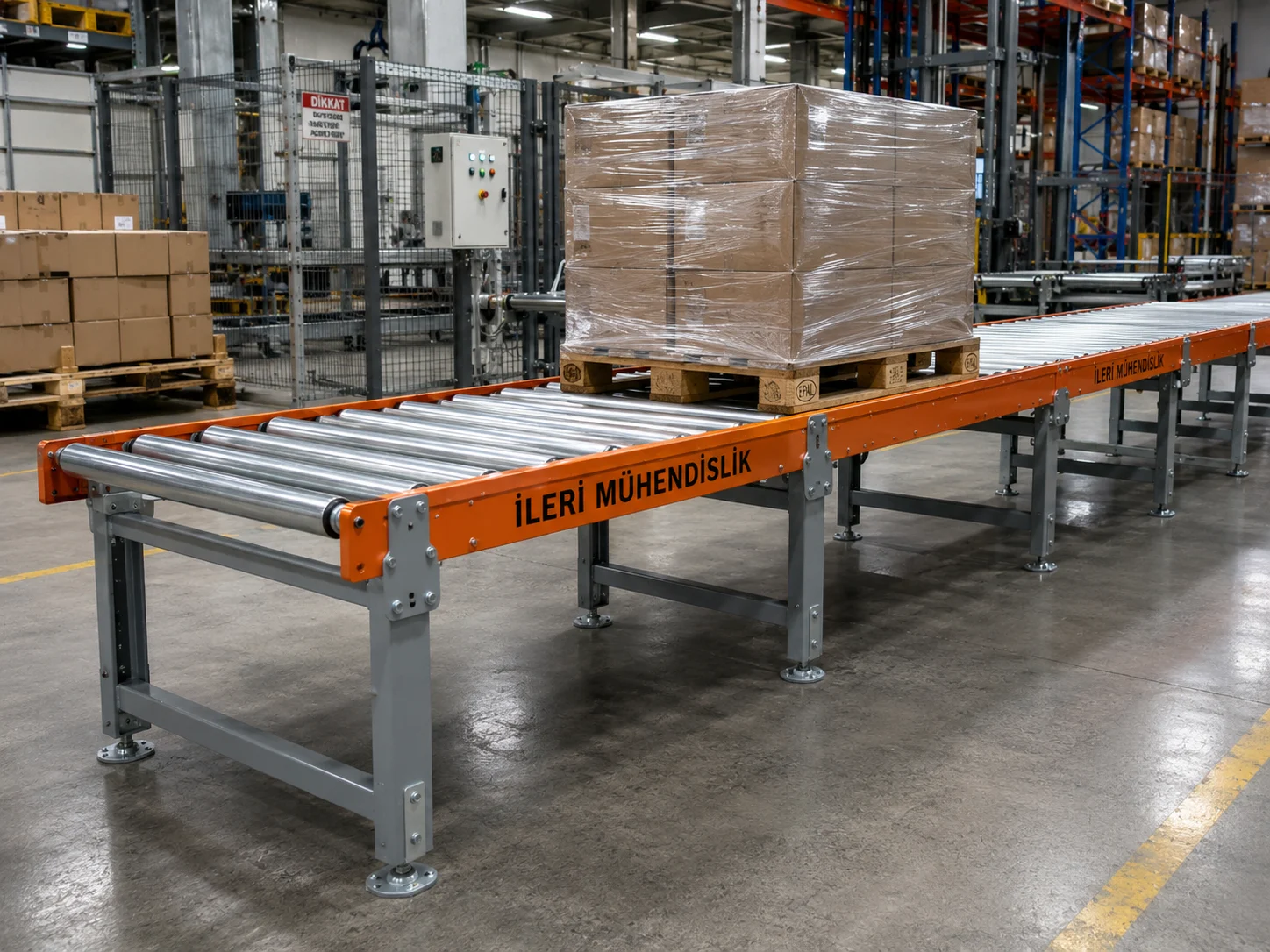

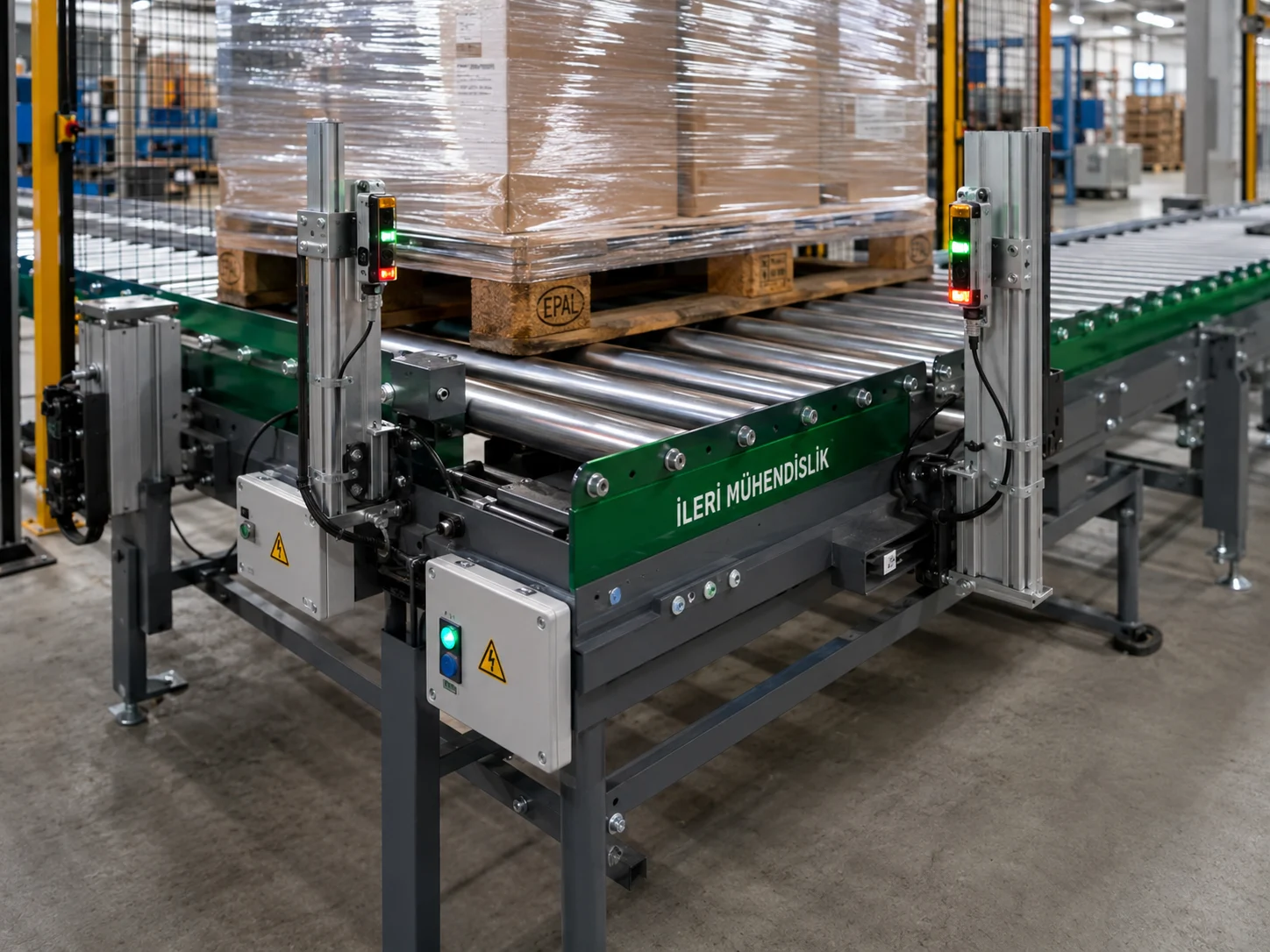

Sensörlü Palet Rulolu Konveyör
Paletin belirli noktalarda algılanması için fotosel, endüktif sensör veya farklı endüstriyel algılama ekipmanları kullanılabilir. Sensörlerden alınan bilgiler PLC veya röle sistemi üzerinden değerlendirilerek konveyör otomatik olarak durdurulabilir veya çalıştırılabilir.
Bu sayede paletlerin birbirine çarpması önlenebilir ve hat üzerinde kontrollü biriktirme yapılabilir.
Palet Biriktirme Sistemleri
Üretim hattının farklı bölümleri aynı hızda çalışmıyorsa paletlerin belirli bölgelerde bekletilmesi gerekebilir. Bu tür uygulamalarda konveyör farklı bölgelere ayrılarak kontrollü palet biriktirme sistemi oluşturulabilir.
Sensörlü kontrol sayesinde bir sonraki bölge doluysa palet bulunduğu bölgede bekletilebilir. Alan boşaldığında sistem otomatik şekilde yeniden çalışabilir.
Palet Transfer Sistemleri
Paletin ana konveyörden farklı bir hatta aktarılması gerektiğinde zincirli transfer mekanizmaları, kaldırmalı transfer sistemleri veya özel yönlendirme ekipmanları kullanılabilir.
90 derece yön değişimi gereken palet hatlarında yalnızca dönüşlü rulolar kullanmak her zaman uygun olmayabilir. Palet geometrisine göre kaldırmalı zincir transferi daha doğru bir çözüm olabilir.
Palet Rulolu Konveyör Şase Tasarımı
Palet taşıma sistemlerinde şase yüksek yüklere dayanacak şekilde tasarlanmalıdır. Boyalı veya galvanizli çelik şase ağır hizmet uygulamalarında yaygın olarak kullanılır.
Paslanmaz çalışma ortamlarında paslanmaz çelik şase tercih edilebilir. Konveyör uzunluğuna ve toplam taşıma kapasitesine göre ara ayak ve destek mesafeleri belirlenmelidir.
Palet Rulolu Konveyörün Avantajları
- Ağır paletlerin kontrollü şekilde taşınması
- Yüksek taşıma kapasitesi
- Robot ve otomasyon sistemleriyle entegrasyon
- Sensörlü çalışma imkânı
- Hız kontrolü yapılabilmesi
- Palet biriktirme sistemlerine uygunluk
- Farklı palet ölçülerine göre projelendirilebilmesi
- Uzun ve sürekli üretim hatlarına uygun yapı
Palet Rulolu Konveyör ile Standart Rulolu Konveyör Arasındaki Fark

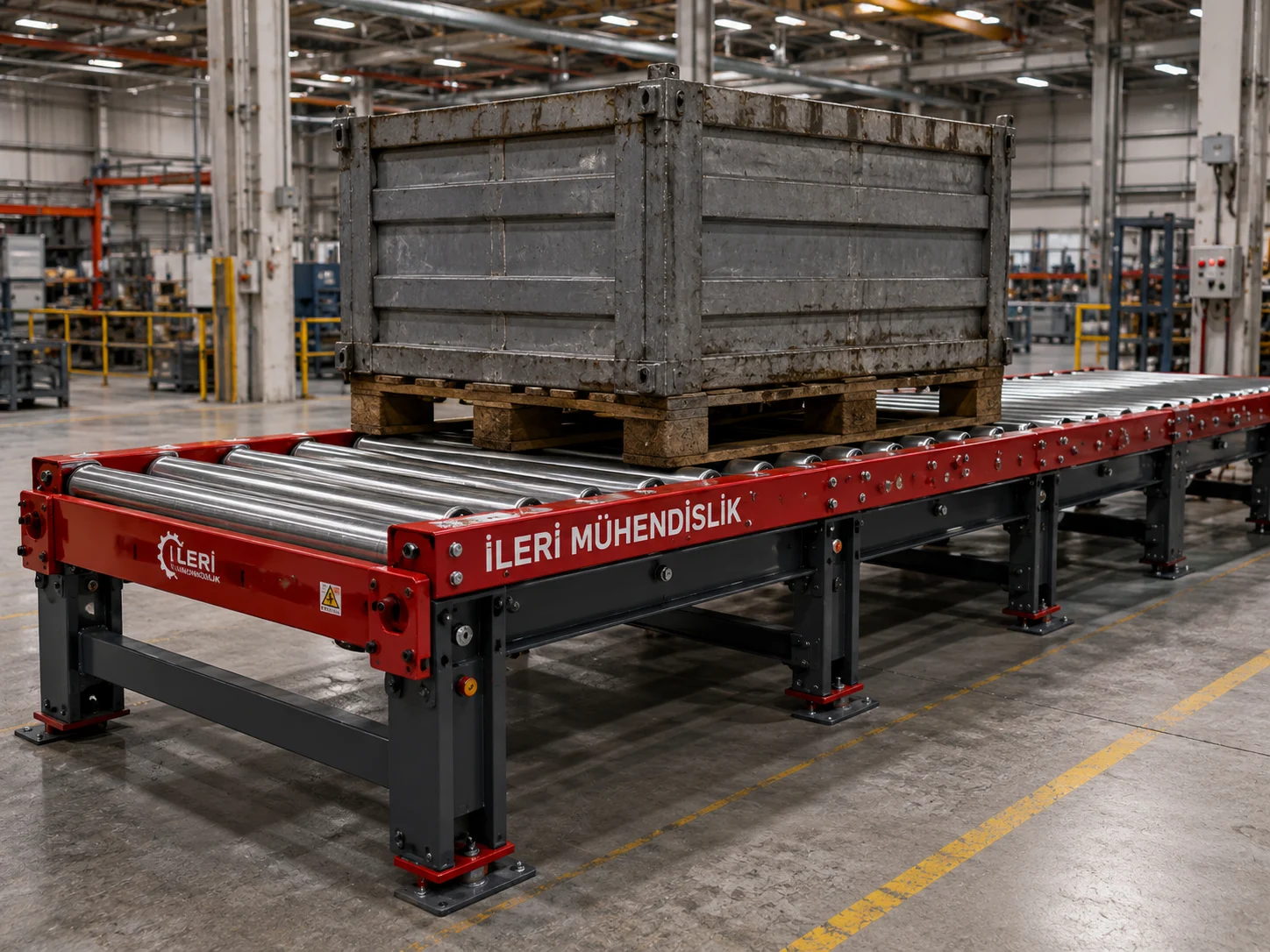

Standart koli veya kutu taşıma konveyörlerine göre palet rulolu konveyörlerde rulo, rulman, mil ve şase yükleri çok daha yüksek olabilir. Bu nedenle standart hafif hizmet rulolarının palet taşıma uygulamalarında kullanılması uygun olmayabilir.
Palet sistemi tasarlanırken rulo başına düşen yük ve konveyörün dinamik çalışma şartları özellikle kontrol edilmelidir.
Palet Rulolu Konveyör Fiyatları
Palet rulolu konveyör fiyatları; konveyör boyu, çalışma genişliği, rulo çapı, rulo et kalınlığı, zincir ve dişli yapısı, motor-redüktör gücü, şase malzemesi ve otomasyon ekipmanlarına göre değişir.
Palet ağırlığı ve hat kapasitesi arttıkça daha yüksek taşıma kapasiteli mekanik elemanlar gerekebileceğinden maliyet de buna göre değişir.

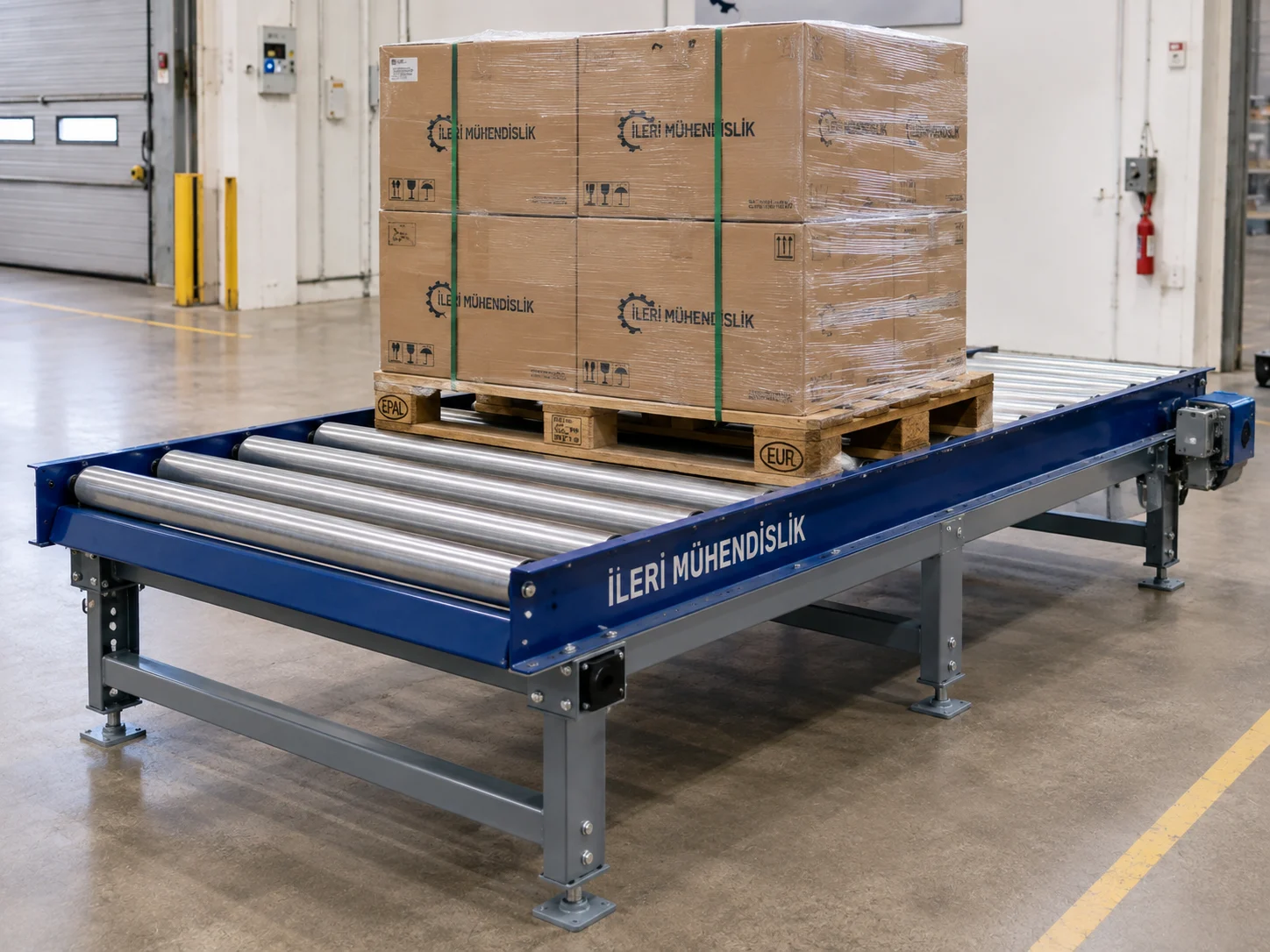

Projeye Özel Palet Rulolu Konveyör İmalatı
İleri Mühendislik olarak palet rulolu konveyör sistemlerini palet ölçüsü, maksimum palet ağırlığı, taşıma yönü, hat uzunluğu ve otomasyon ihtiyacına göre projelendiriyoruz.
Paletin eni, boyu, maksimum ağırlığı, konveyör uzunluğu ve yaklaşık çalışma yüksekliğini Hızlı Teklif Al formu üzerinden iletebilirsiniz. Rulo çapı, zincir sistemi ve motor-redüktör seçimini bu bilgilere göre belirleyebiliriz.
